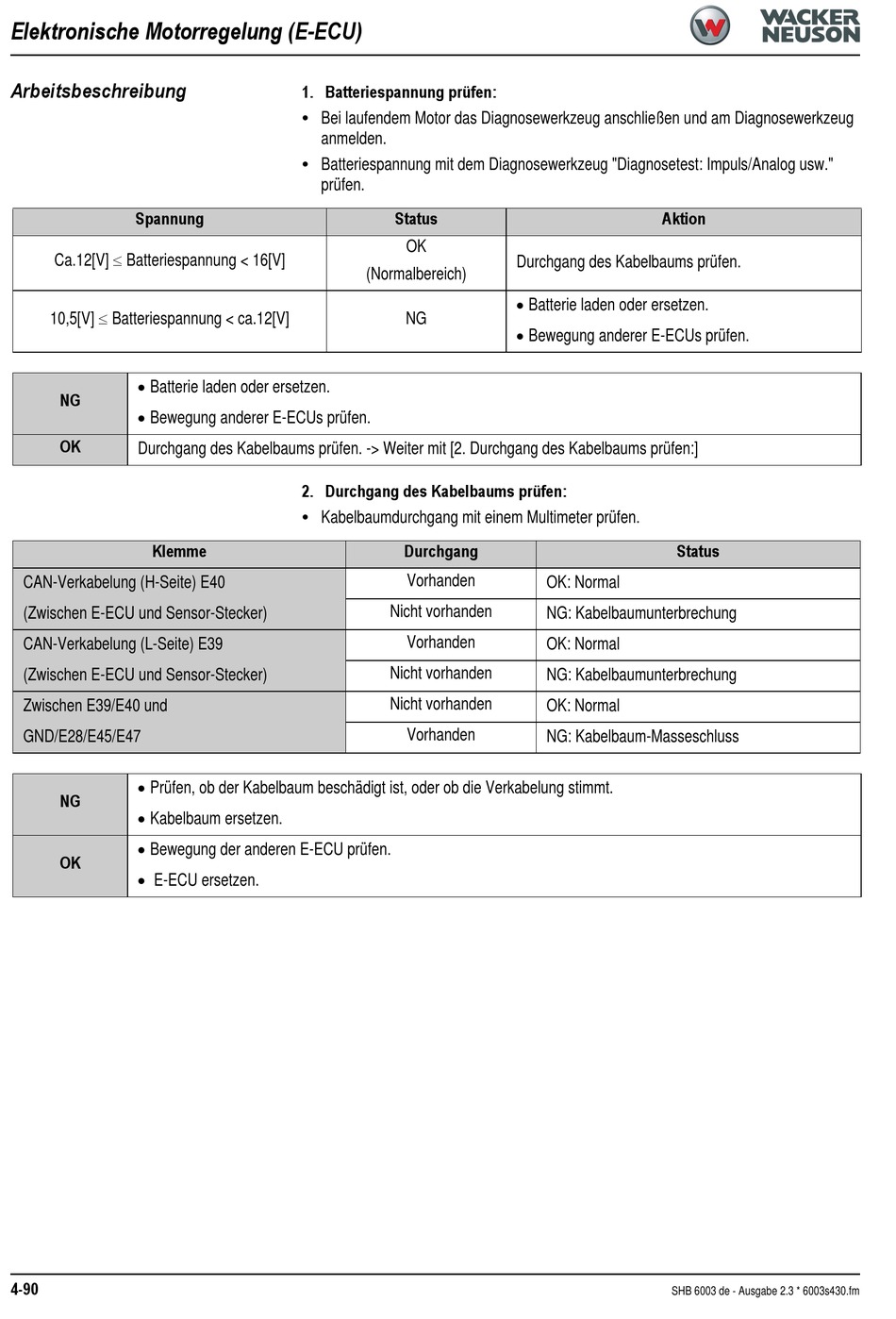

Elektronische Motorregelung (E-ECU)

Arbeitsbeschreibung

Spannung
Ca.12[V] Batteriespannung < 16[V]
10,5[V] Batteriespannung < ca.12[V]
Batterie laden oder ersetzen.
NG
Bewegung anderer E-ECUs prüfen.
OK
Durchgang des Kabelbaums prüfen. -> Weiter mit [2. Durchgang des Kabelbaums prüfen:]
Klemme
CAN-Verkabelung (H-Seite) E40
(Zwischen E-ECU und Sensor-Stecker)
CAN-Verkabelung (L-Seite) E39
(Zwischen E-ECU und Sensor-Stecker)
Zwischen E39/E40 und
GND/E28/E45/E47
Prüfen, ob der Kabelbaum beschädigt ist, oder ob die Verkabelung stimmt.
NG
Kabelbaum ersetzen.
Bewegung der anderen E-ECU prüfen.
OK
 E-ECU ersetzen.
4-90
1. Batteriespannung prüfen:
Bei laufendem Motor das Diagnosewerkzeug anschließen und am Diagnosewerkzeug
•
anmelden.
Batteriespannung mit dem Diagnosewerkzeug "Diagnosetest: Impuls/Analog usw."
•
prüfen.
Status
OK
(Normalbereich)
NG
2. Durchgang des Kabelbaums prüfen:
Kabelbaumdurchgang mit einem Multimeter prüfen.
•
Durchgang
Vorhanden
Nicht vorhanden
Vorhanden
Nicht vorhanden
Nicht vorhanden
Vorhanden
Aktion
Durchgang des Kabelbaums prüfen.
Batterie laden oder ersetzen.
Bewegung anderer E-ECUs prüfen.
Status
OK: Normal
NG: Kabelbaumunterbrechung
OK: Normal
NG: Kabelbaumunterbrechung
OK: Normal
NG: Kabelbaum-Masseschluss
SHB 6003 de - Ausgabe 2.3 * 6003s430.fm
