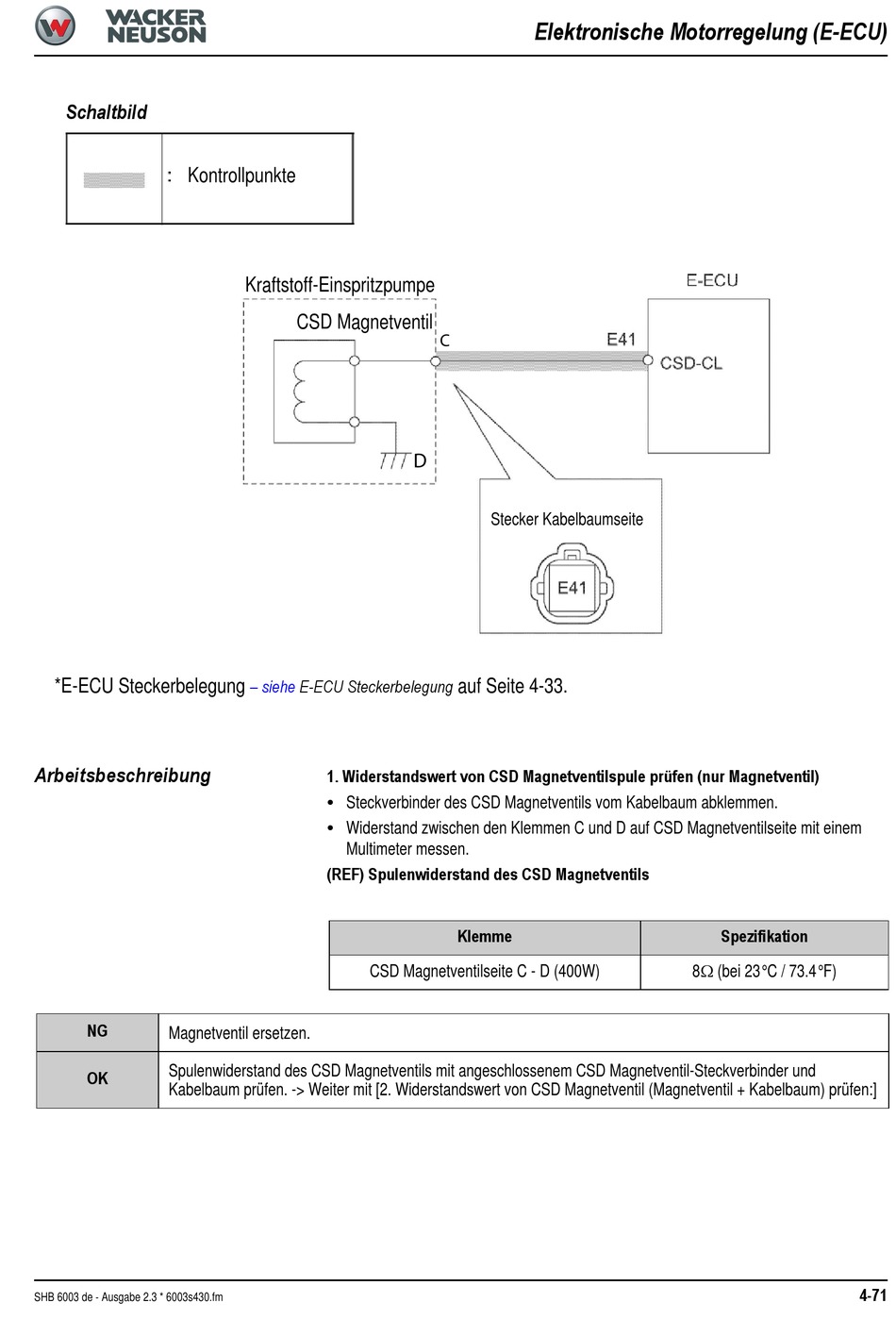

Schaltbild
Kontrollpunkte
*E-ECU Steckerbelegung
Arbeitsbeschreibung
NG
Magnetventil ersetzen.
Spulenwiderstand des CSD Magnetventils mit angeschlossenem CSD Magnetventil-Steckverbinder und
OK
Kabelbaum prüfen. -> Weiter mit [2. Widerstandswert von CSD Magnetventil (Magnetventil + Kabelbaum) prüfen:]
SHB 6003 de - Ausgabe 2.3 * 6003s430.fm
Kraftstoff-Einspritzpumpe
CSD Magnetventil
– siehe
E-ECU Steckerbelegung
1. Widerstandswert von CSD Magnetventilspule prüfen (nur Magnetventil)
Steckverbinder des CSD Magnetventils vom Kabelbaum abklemmen.
•
Widerstand zwischen den Klemmen C und D auf CSD Magnetventilseite mit einem
•
Multimeter messen.
(REF) Spulenwiderstand des CSD Magnetventils
CSD Magnetventilseite C - D (400W)
Elektronische Motorregelung (E-ECU)
Stecker Kabelbaumseite
auf Seite 4-33.
Klemme
Spezifikation
8 (bei 23°C / 73.4°F)
4-71
