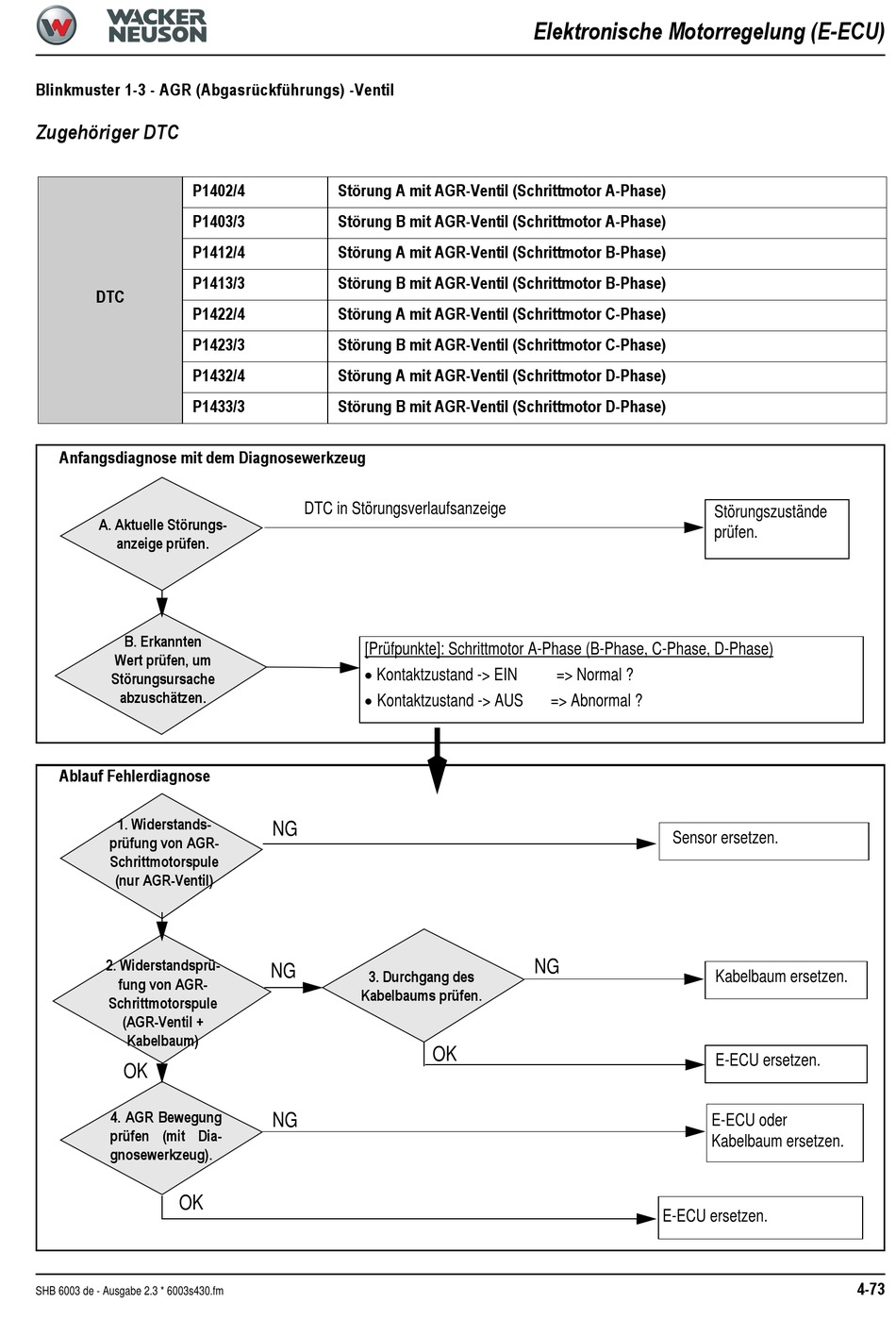

Blinkmuster 1-3 - AGR (Abgasrückführungs) -Ventil
Zugehöriger DTC
P1402/4
P1403/3
P1412/4
P1413/3
DTC
P1422/4
P1423/3
P1432/4
P1433/3
Anfangsdiagnose mit dem Diagnosewerkzeug
A. Aktuelle Störungs-
anzeige prüfen.
B. Erkannten
Wert prüfen, um
Störungsursache
abzuschätzen.
Ablauf Fehlerdiagnose
1. Widerstands-
prüfung von AGR-
Schrittmotorspule
(nur AGR-Ventil)
2. Widerstandsprü-
fung von AGR-
Schrittmotorspule
(AGR-Ventil +
Kabelbaum)
OK
4. AGR Bewegung
prüfen (mit Dia-
gnosewerkzeug).
OK
SHB 6003 de - Ausgabe 2.3 * 6003s430.fm
Störung A mit AGR-Ventil (Schrittmotor A-Phase)
Störung B mit AGR-Ventil (Schrittmotor A-Phase)
Störung A mit AGR-Ventil (Schrittmotor B-Phase)
Störung B mit AGR-Ventil (Schrittmotor B-Phase)
Störung A mit AGR-Ventil (Schrittmotor C-Phase)
Störung B mit AGR-Ventil (Schrittmotor C-Phase)
Störung A mit AGR-Ventil (Schrittmotor D-Phase)
Störung B mit AGR-Ventil (Schrittmotor D-Phase)
DTC in Störungsverlaufsanzeige
[Prüfpunkte]: Schrittmotor A-Phase (B-Phase, C-Phase, D-Phase)
 Kontaktzustand -> EIN
Kontaktzustand -> AUS
NG
NG
3. Durchgang des
Kabelbaums prüfen.
OK
NG
Elektronische Motorregelung (E-ECU)
=> Normal ?
=> Abnormal ?
Sensor ersetzen.
NG
E-ECU ersetzen.
Störungszustände
prüfen.
Kabelbaum ersetzen.
E-ECU ersetzen.
E-ECU oder
Kabelbaum ersetzen.
4-73
