Wartung

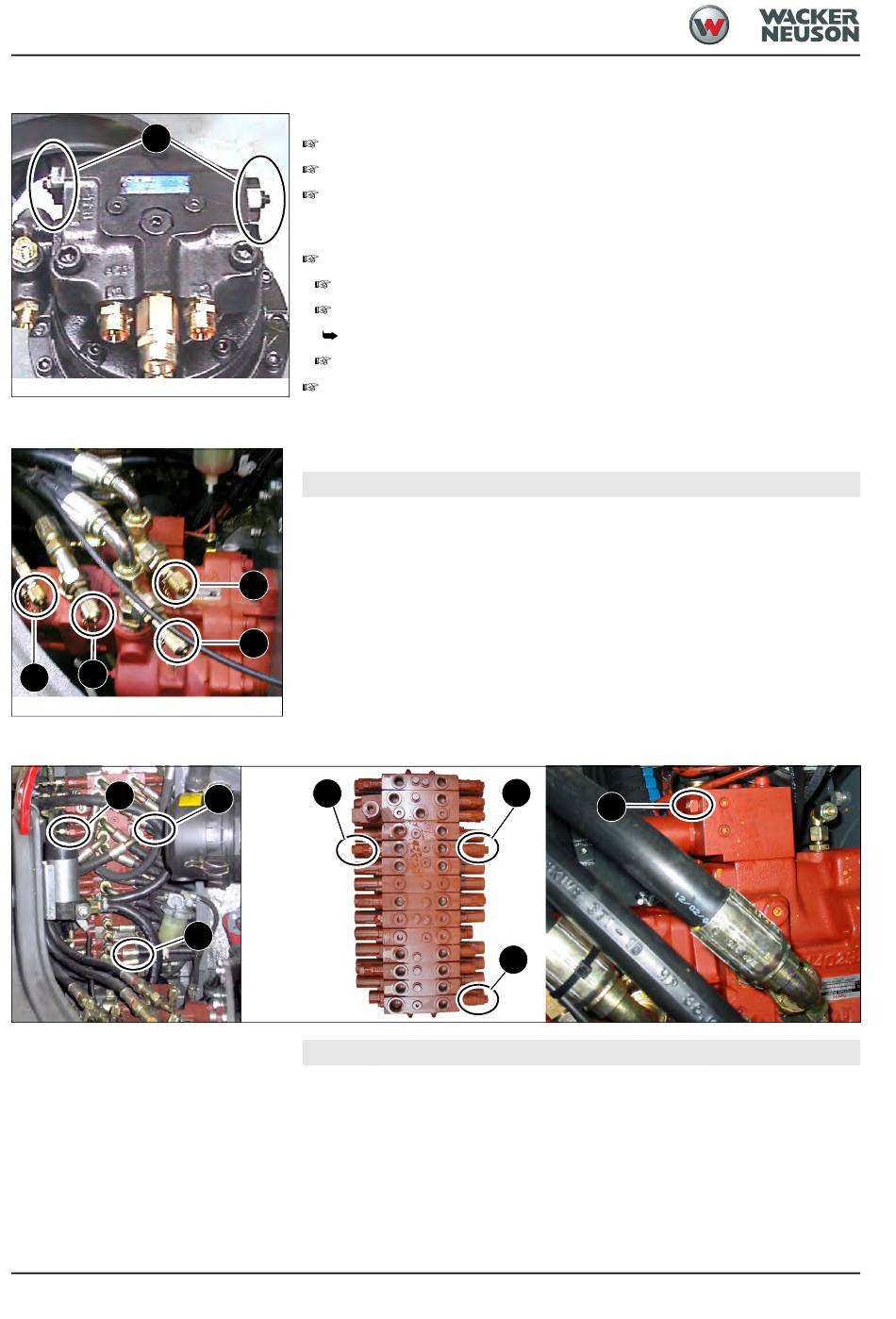

Sekundärdruckbegrenzung Drehmotor
1
Abb. 36: Sekundärdruckbegrenzung
Übersicht Messanschlüsse
3
4
Abb. 37: Messanschlüsse
Primärdruckbegrenzungen
1
3-38
Kontrolle (bei Leerlaufdrehzahl)
Manometer am Messanschluss MA 3 der Zahnradpumpe anbringen.
Löffel bzw. Armsystem im Boden oder am Planierschild fixieren oder auf Block fahren.
Druckwert kontrollieren und notieren.
Einstellung Sekundärdruckbegrenzung Drehmotor (bei Leerlaufdrehzahl)
Einstellung des Druckes an der Sekundär-Druckbegrenzung am Drehmotor.
Kontermutter der Druckbegrenzung lösen.
Druckbegrenzung herausdrehen bis ein Druckabfall am Manometer sichtbar ist.
Ventilsitz kann festsitzen und muss sich zuerst lösen.
Einstellung der Druckbegrenzung und festziehen der Kontermutter.
Nach der Einstellung nochmalige Überprüfung der Sekundär-Druckbegrenzung.
Pos.
1
2
3
1 4
2
1
2
3
Pos.
1
2
3
4
Bezeichnung
Messanschluss Pumpe1
Messanschluss Pumpe2
Messanschluss Pumpe3
Messanschluss Steueröleinheit
2
3
Bezeichnung
Primärdruckbegrenzung Pumpe1
Primärdruckbegrenzung Pumpe2
Primärdruckbegrenzung Pumpe3
Druckbegrenzungsventil Vorsteuerdruck
MA 1
MA 2
MA 3
MA 4
4
PDBV 1
PDBV 2
PDBV 3
DBV 4
