Schmierstellen Hubarm Und Löffelstiel - Wacker Neuson 6003 Servicehandbuch

Wartung
2
1

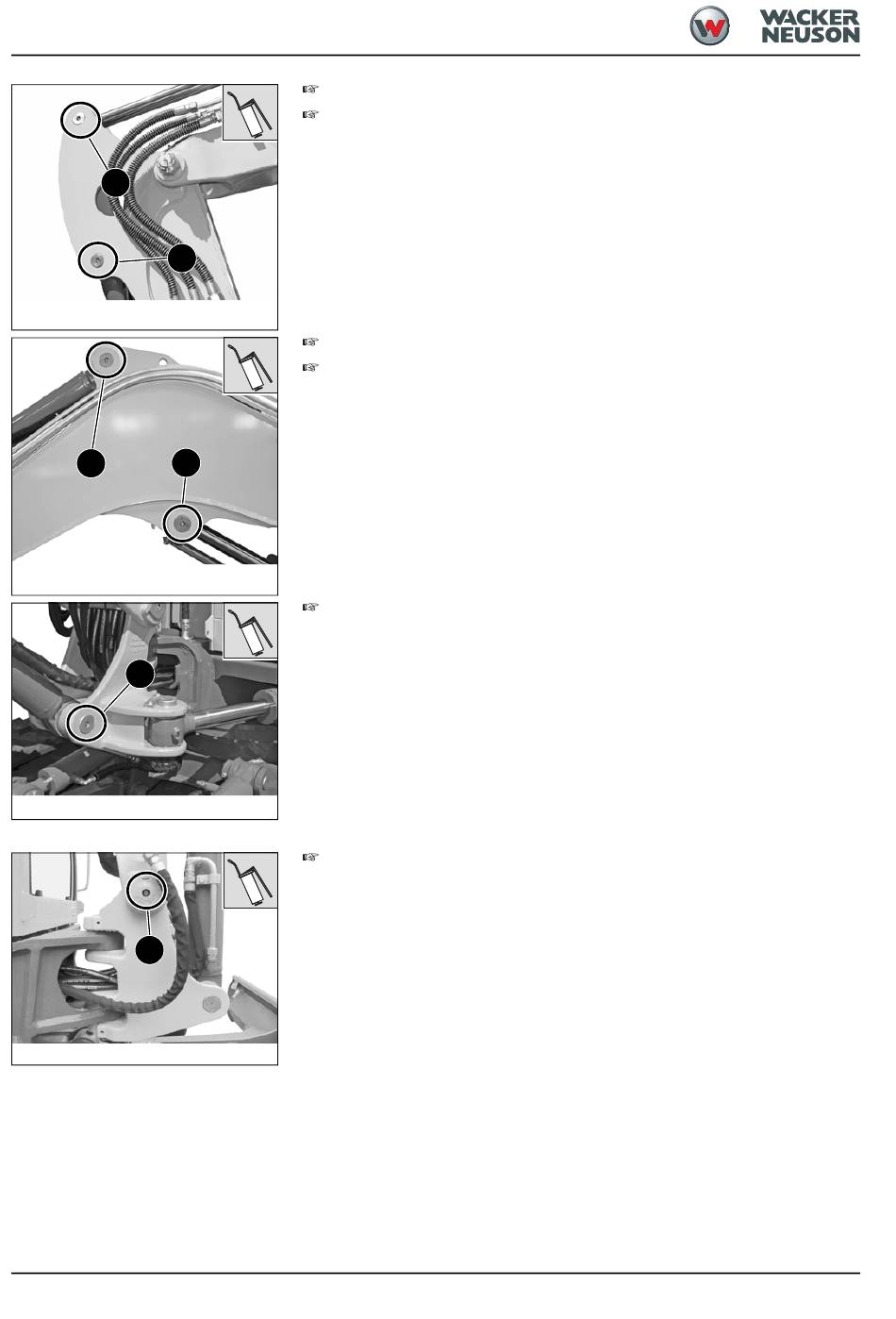

Abb. 53: Schmierstellen am Löffel- und Löffelstielzylinder
2
Abb. 54: Schmierstellen am Hubarm- und Löffelstielzylinder
3
Abb. 55: Schmierstellen am Hubarmzylinder
Schmierstellen Hubarm und Löffelstiel
4
Abb. 56: Schmierstellen am Hubarm
3-52
Schmierstellen 1 am Löffelzylinder abschmieren.
Schmierstellen 2 am Löffelstielzylinder abschmieren.
Schmierstellen 2 am Löffelstielzylinder abschmieren.
Schmierstellen 3 am Hubarmzylinder abschmieren.
3
Schmierstellen 3 am Hubarmzylinder abschmieren.
Schmierstellen 4 am Hubarm abschmieren.
