Optionen

7.10 Zentralschmierung

Position

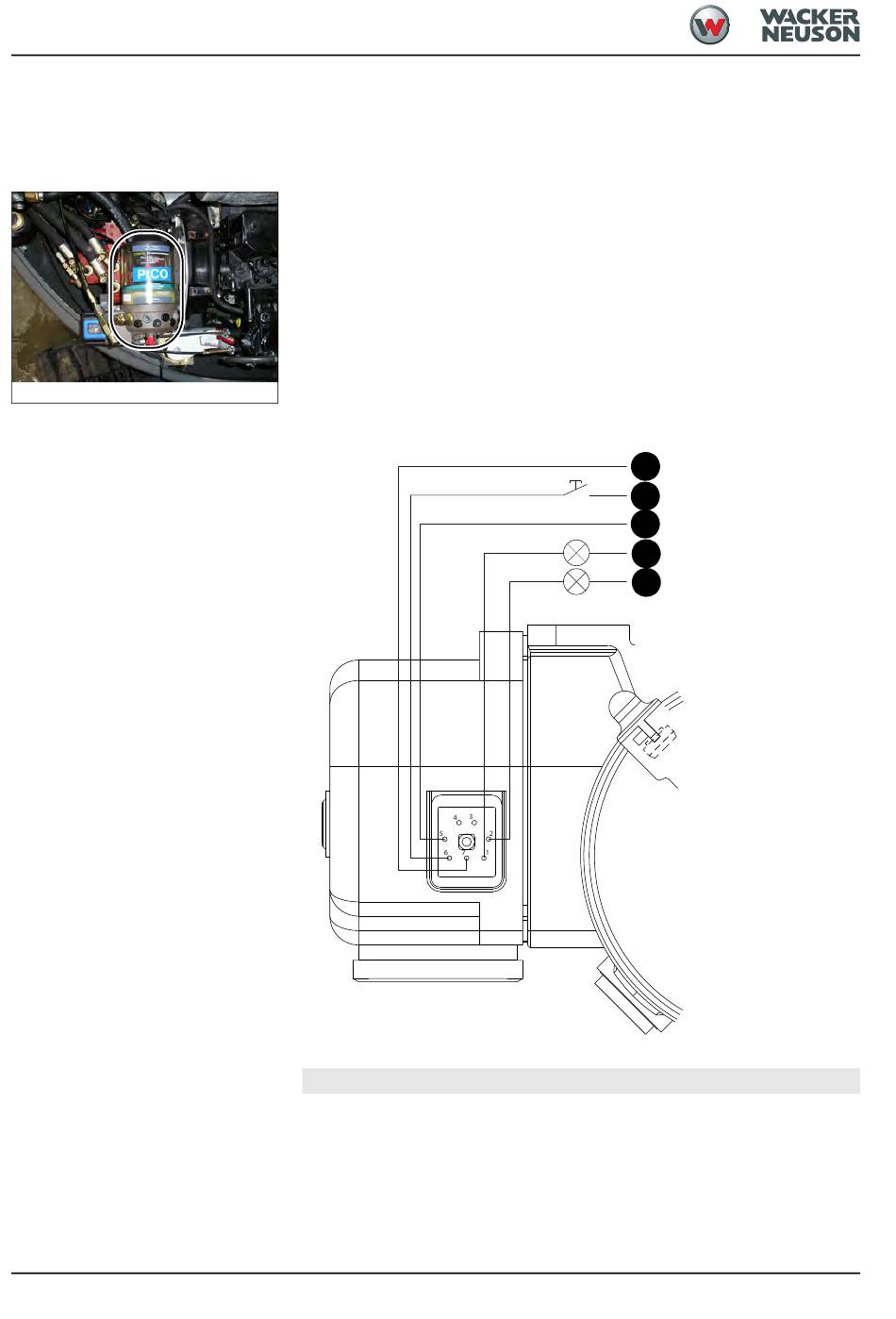

Abb. 15: Pumpe Zentralschmierung
Anschlüsse
7-20
Fett-Zentralschmieranlage mit 12 Schmierstellen
Die Elektropumpe für die Zentralschmierung ist über der Hydraulikpumpe montiert.
Die Elektropumpe drückt das Fett durch die Schmierleitung zum Verteilerblock am
Hubarm.
Von diesem Verteilerblock wird das Fett zu den einzelnen Schmierstellen verteilt.
Pos.
Bezeichnung
1 - Masse (braun)
2 + Anschluss Taster Zwischenschmieren (orange)
3
+ Zündung (Schwarz)
4
- Lampe Störung (rot)
5 + Lampe Schmierung (grün)
1
2
3
4
5
