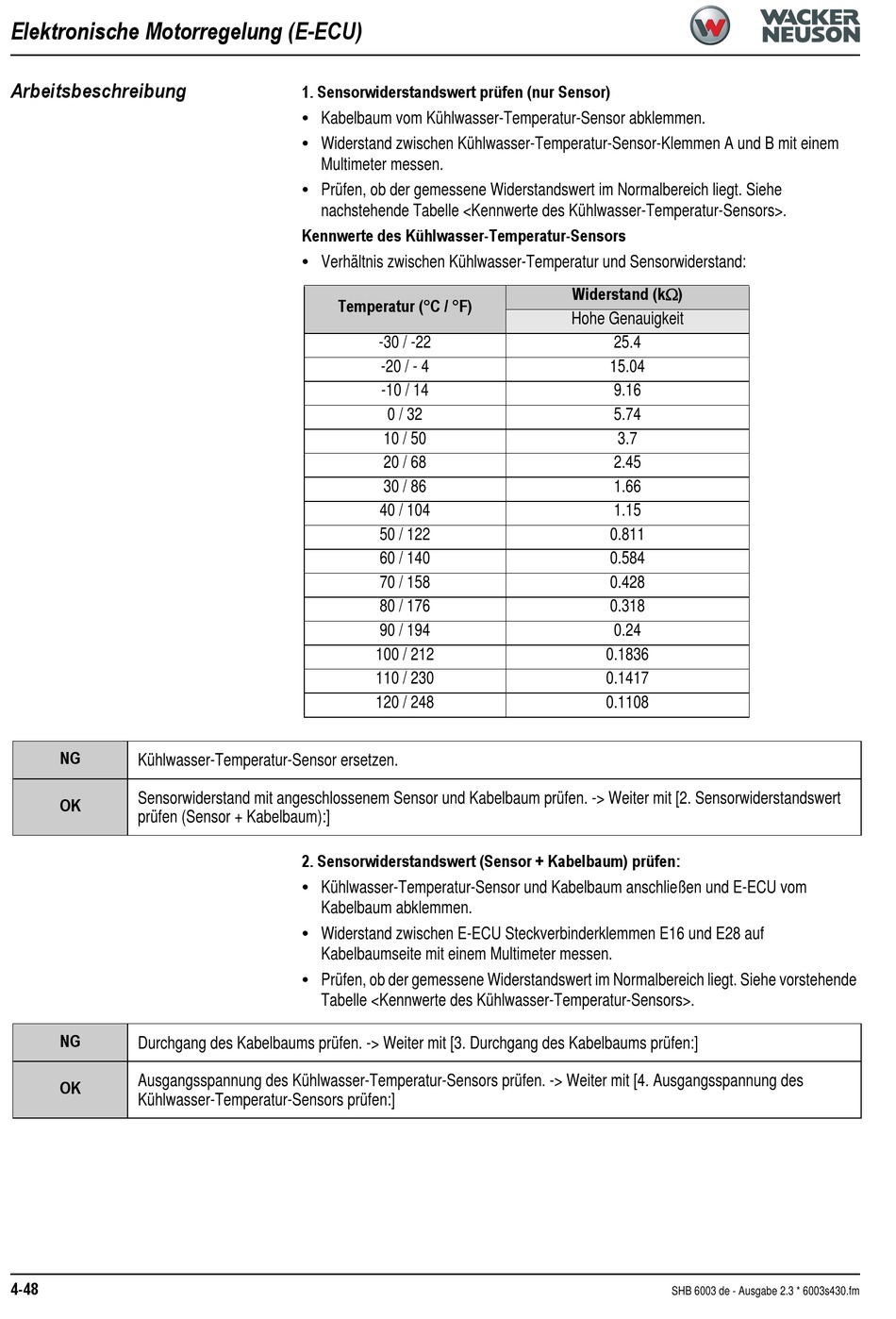

Elektronische Motorregelung (E-ECU)

Arbeitsbeschreibung

NG
Kühlwasser-Temperatur-Sensor ersetzen.
Sensorwiderstand mit angeschlossenem Sensor und Kabelbaum prüfen. -> Weiter mit [2. Sensorwiderstandswert
OK
prüfen (Sensor + Kabelbaum):]
NG
Durchgang des Kabelbaums prüfen. -> Weiter mit [3. Durchgang des Kabelbaums prüfen:]
Ausgangsspannung des Kühlwasser-Temperatur-Sensors prüfen. -> Weiter mit [4. Ausgangsspannung des
OK
Kühlwasser-Temperatur-Sensors prüfen:]
4-48
1. Sensorwiderstandswert prüfen (nur Sensor)
Kabelbaum vom Kühlwasser-Temperatur-Sensor abklemmen.
•
Widerstand zwischen Kühlwasser-Temperatur-Sensor-Klemmen A und B mit einem
•
Multimeter messen.
Prüfen, ob der gemessene Widerstandswert im Normalbereich liegt. Siehe
•
nachstehende Tabelle <Kennwerte des Kühlwasser-Temperatur-Sensors>.
Kennwerte des Kühlwasser-Temperatur-Sensors
Verhältnis zwischen Kühlwasser-Temperatur und Sensorwiderstand:
•
Temperatur (°C / °F)
-30 / -22
-20 / - 4
-10 / 14
0 / 32
10 / 50
20 / 68
30 / 86
40 / 104
50 / 122
60 / 140
70 / 158
80 / 176
90 / 194
100 / 212
110 / 230
120 / 248
2. Sensorwiderstandswert (Sensor + Kabelbaum) prüfen:
Kühlwasser-Temperatur-Sensor und Kabelbaum anschließen und E-ECU vom
•
Kabelbaum abklemmen.
Widerstand zwischen E-ECU Steckverbinderklemmen E16 und E28 auf
•
Kabelbaumseite mit einem Multimeter messen.
Prüfen, ob der gemessene Widerstandswert im Normalbereich liegt. Siehe vorstehende
•
Tabelle <Kennwerte des Kühlwasser-Temperatur-Sensors>.
Widerstand (k)
Hohe Genauigkeit
25.4
15.04
9.16
5.74
3.7
2.45
1.66
1.15
0.811
0.584
0.428
0.318
0.24
0.1836
0.1417
0.1108
