Fahrzeugbeschreibung
4.4 Typenschilder und Aufkleber

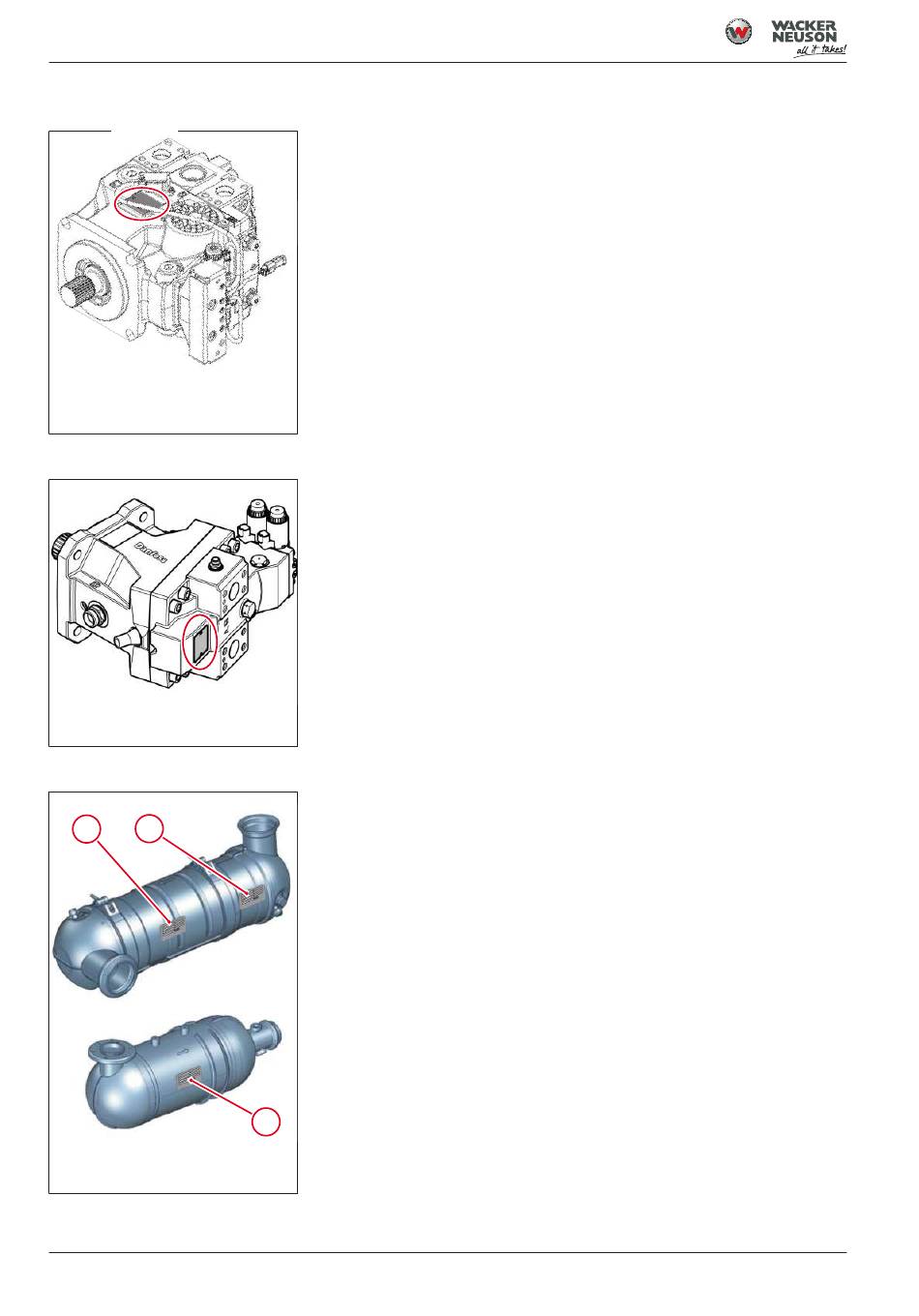

Abb. 31: Typenschild der Verstell-
pumpe
Abb. 32: Typenschild des Verstell-
motors
2
1
Abb. 33: Typenschilder am System
der Abgasrnachbehandlung
68
Typenschild der Verstellpumpe
Das Typenschild der Verstellpumpe befindet sich auf dem Gehäuse. Die
Abbildung zeigt die Einbaulage der Verstellpumpe im Motorraum in
Fahrtrichtung vorne.
Typenschild des Verstellmotors
Das Typenschild des Verstellmotors befindet sich in Fahrtrichtung rechts
am Verstellmotors. Der Verstellmotor befindet sich an der Hinterachse.
Typenschilder vom System der Abgasnachbehandlung
Das Typenschild des Systems zur Abgasnachbehandlung ist am Abgas-
katalysator angebracht.
1 Dieselpartikelfilter (DPF)
2 Dieseloxidationkatalysator (DOC)
3 Selective-Catalyst-Reduction-Katalysator (SCR-Katalysator)
3
Betriebsanleitung | WL95 WL110 | 1000394966 | 07/2021 | [de]
