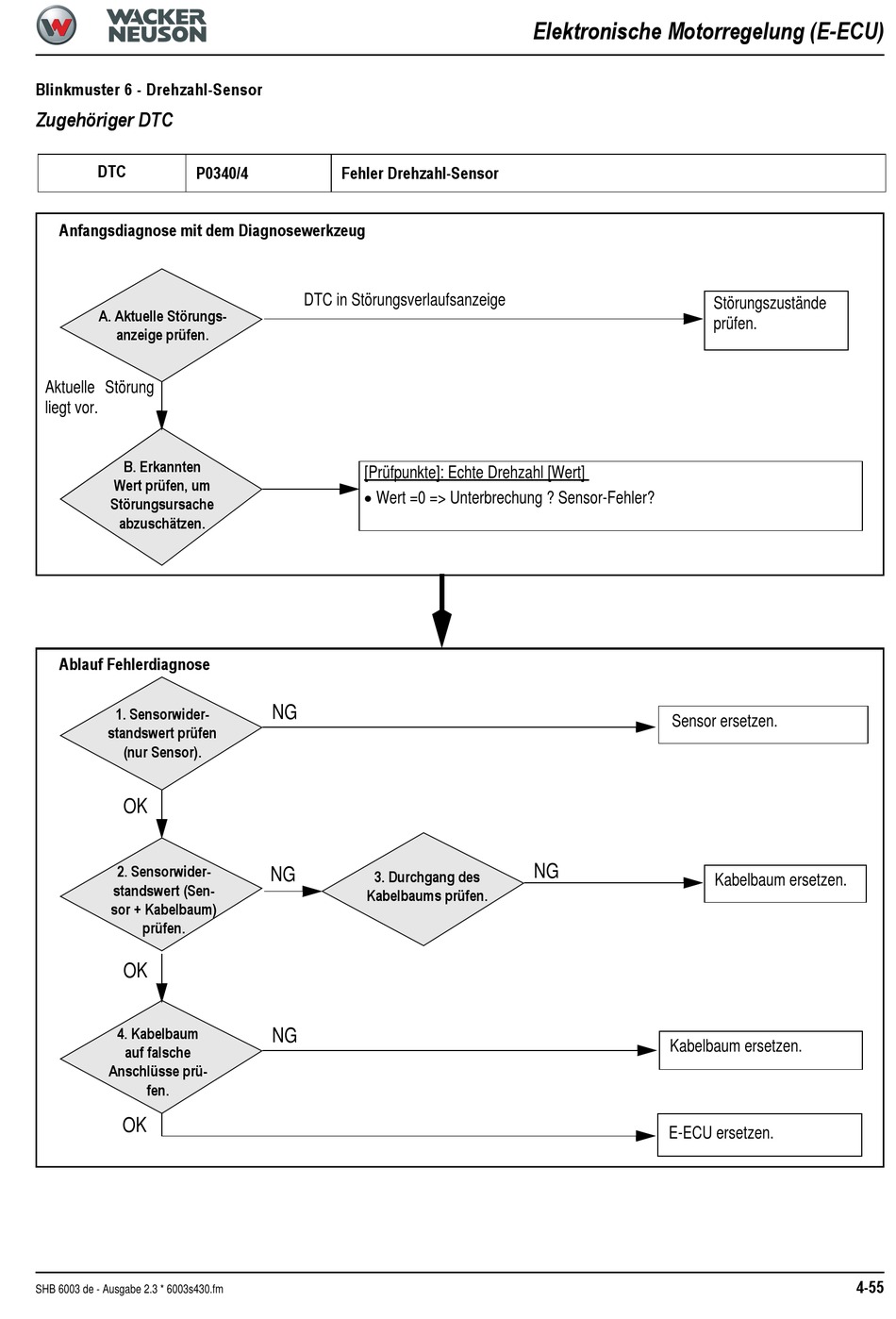

Blinkmuster 6 - Drehzahl-Sensor - Wacker Neuson 6003 Servicehandbuch

Blinkmuster 6 - Drehzahl-Sensor

Zugehöriger DTC
DTC
P0340/4
Anfangsdiagnose mit dem Diagnosewerkzeug
A. Aktuelle Störungs-
anzeige prüfen.
Aktuelle Störung
liegt vor.
B. Erkannten
Wert prüfen, um
Störungsursache
abzuschätzen.
Ablauf Fehlerdiagnose
1. Sensorwider-
standswert prüfen
(nur Sensor).
OK
2. Sensorwider-
standswert (Sen-
sor + Kabelbaum)
prüfen.
OK
4. Kabelbaum
auf falsche
Anschlüsse prü-
fen.
OK
SHB 6003 de - Ausgabe 2.3 * 6003s430.fm
Fehler Drehzahl-Sensor
DTC in Störungsverlaufsanzeige
[Prüfpunkte]: Echte Drehzahl [Wert]
 Wert =0 => Unterbrechung ? Sensor-Fehler?
NG
NG
3. Durchgang des
Kabelbaums prüfen.
NG
Elektronische Motorregelung (E-ECU)
Sensor ersetzen.
NG
Kabelbaum ersetzen.
E-ECU ersetzen.
Störungszustände
prüfen.
Kabelbaum ersetzen.
4-55
