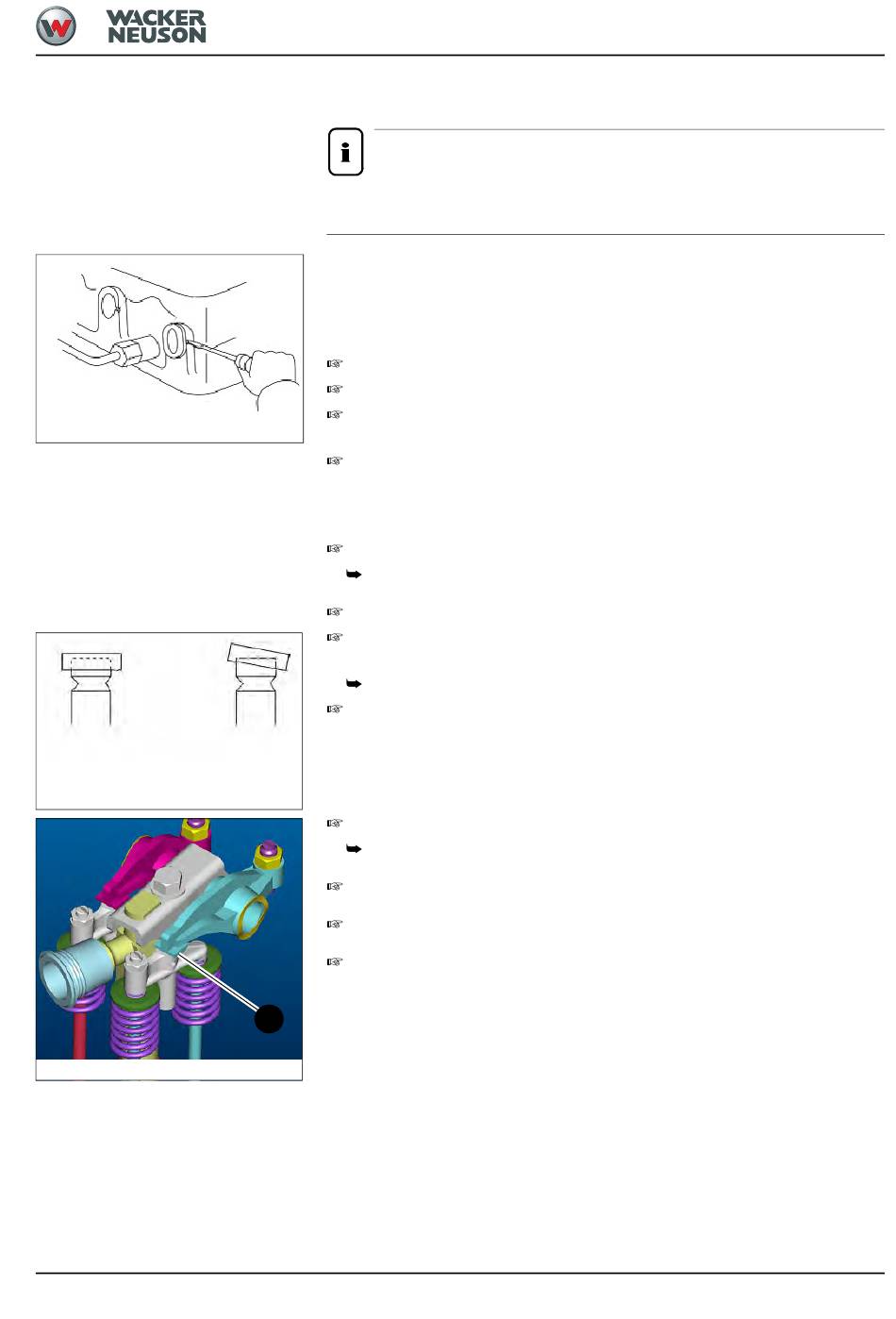

4.17 Ventildeckel abmontieren
Abb. 23: Ventildeckel abmontieren
4.18 Ventilspiel: Prüfen und Einstellen
Ventilspiel prüfen
normaler
Abb. 24: Verschleiß Ventilkappe
Abb. 25: Ventilspiel prüfen
SHB 6003 de - Ausgabe 2.3 * 6003s420.fm
Hinweis!
Bei diesem Motor sind die Einspritzleitungen durch den Ventildeckel geführt.
Daher ist beim Abmontieren besondere Vorsicht geboten.
Vor der Demontage den Motor mindestens 30 Minuten abkühlen lassen
( Motoröltemperatur < 80°C/ <176°F), dann das Kühlmittel aus dem Motor umweltgerecht
ablassen.
Vorgangsweise beim Abmontieren:
Alle Einspritzleitungen am Ventildeckel abschrauben.
Einspritzleitungen leicht vom Motor weg biegen.
Mittels eines Schraubendrehers vorsichtig die Gummitüllen aus dem Ventildeckel
herausnehmen.
Ventildeckel abschrauben.
Die Standard-Ventilspieleinstellung ist möglich:
Am kalten Motor.
Ventildeckel abmontieren.
Motor durchdrehen bis der jeweilige Zylinder den oberen Totpunkt des
Kompressionszyklusses erreicht hat.
Überschneidung der Ventile.
Ventilkappe auf abnormalen Verschleiß kontrollieren.
abnormaler
Ventilspiel 25/A mit Fühlerlehrenblatt prüfen.
Ventilspiel:
Vorgang bei jedem Zylinder wiederholen.
Ventildeckeldichtung aufsetzen.
Ventildeckel montieren.
A
0,15 - 0,25 mm (0.006 - 0.01")
Motor 4TNV98-ZVNS
4-17
