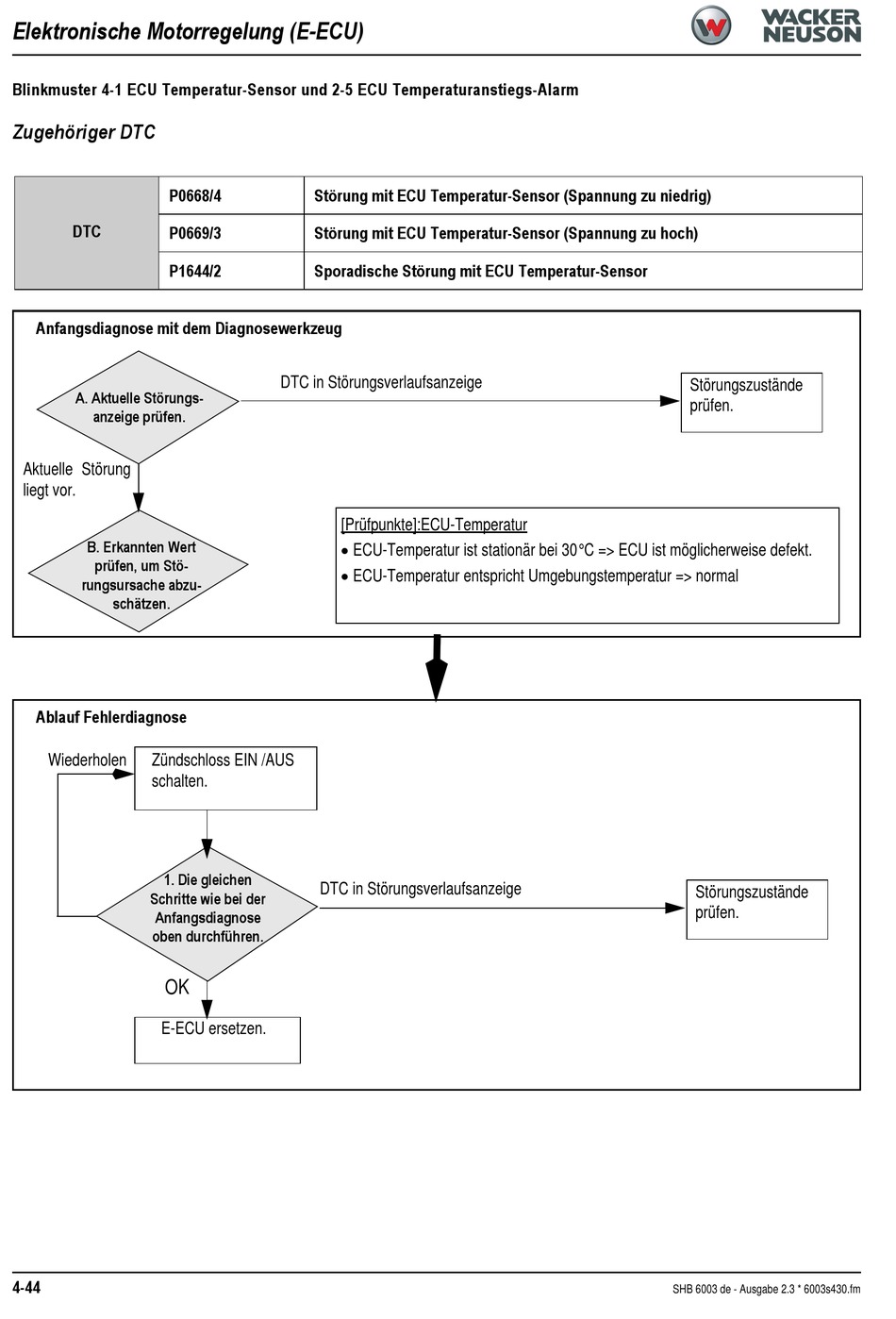

Elektronische Motorregelung (E-ECU)

Blinkmuster 4-1 ECU Temperatur-Sensor und 2-5 ECU Temperaturanstiegs-Alarm

Zugehöriger DTC
P0668/4
DTC
P0669/3
P1644/2
Anfangsdiagnose mit dem Diagnosewerkzeug
A. Aktuelle Störungs-
anzeige prüfen.
Aktuelle Störung
liegt vor.
B. Erkannten Wert
prüfen, um Stö-
rungsursache abzu-
schätzen.
Ablauf Fehlerdiagnose
Wiederholen
Zündschloss EIN /AUS
schalten.
1. Die gleichen
Schritte wie bei der
Anfangsdiagnose
oben durchführen.
OK
E-ECU ersetzen.
4-44
Störung mit ECU Temperatur-Sensor (Spannung zu niedrig)
Störung mit ECU Temperatur-Sensor (Spannung zu hoch)
Sporadische Störung mit ECU Temperatur-Sensor
DTC in Störungsverlaufsanzeige
[Prüfpunkte]:ECU-Temperatur
 ECU-Temperatur ist stationär bei 30°C => ECU ist möglicherweise defekt.
 ECU-Temperatur entspricht Umgebungstemperatur => normal
DTC in Störungsverlaufsanzeige
Störungszustände
prüfen.
Störungszustände
prüfen.
SHB 6003 de - Ausgabe 2.3 * 6003s430.fm
