Elektronische Motorregelung (E-ECU)

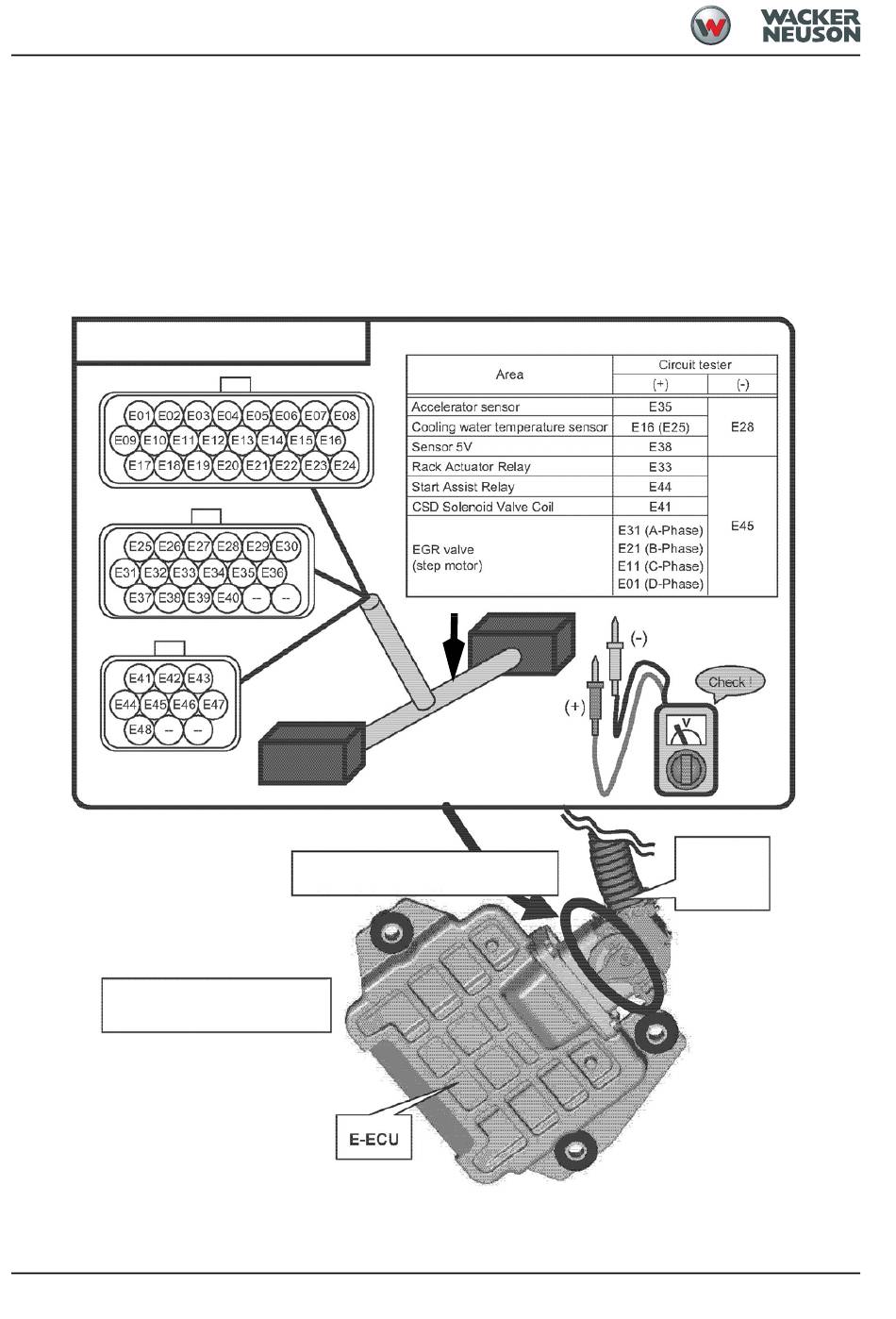

Benutzungshinweise zum Service-Kabelbaum-ECU
Service-Kabelbaum: 1000188305
Spannung zwischen den angegebenen
Klemmen mit einem Multimeter messen.
4-34
Zur Fehlerdiagnose für den in diesem Dokument aufgeführten Bereich gehört die
Spannungsmessung mit dem Service-Kabelbaum. Vor der Fehlerdiagnose daher die
E-ECU und den Maschinenkabelbaum abklemmen und den Service-Kabelbaum zwischen
E-ECU und Maschinenkabelbaum anschließen.
Der Service-Kabelbaum-ECU kann unter der Nummer 1000188305 bestellt werden.
Einzelheiten zur Fehlerdiagnose bei den einzelnen Bereichen siehe weiter unten.
•
Spannung mit einem Multimeter entsprechend nachstehender Tabelle messen.
•
Steckerbelegungsliste
Anschluss zwischen E-ECU- und
Maschinen-Kabelbaum
Maschinen-
Kabelbaum
SHB 6003 de - Ausgabe 2.3 * 6003s430.fm
