Nennstrom (A) Geschützter Kreis - Wacker Neuson 6003 Servicehandbuch

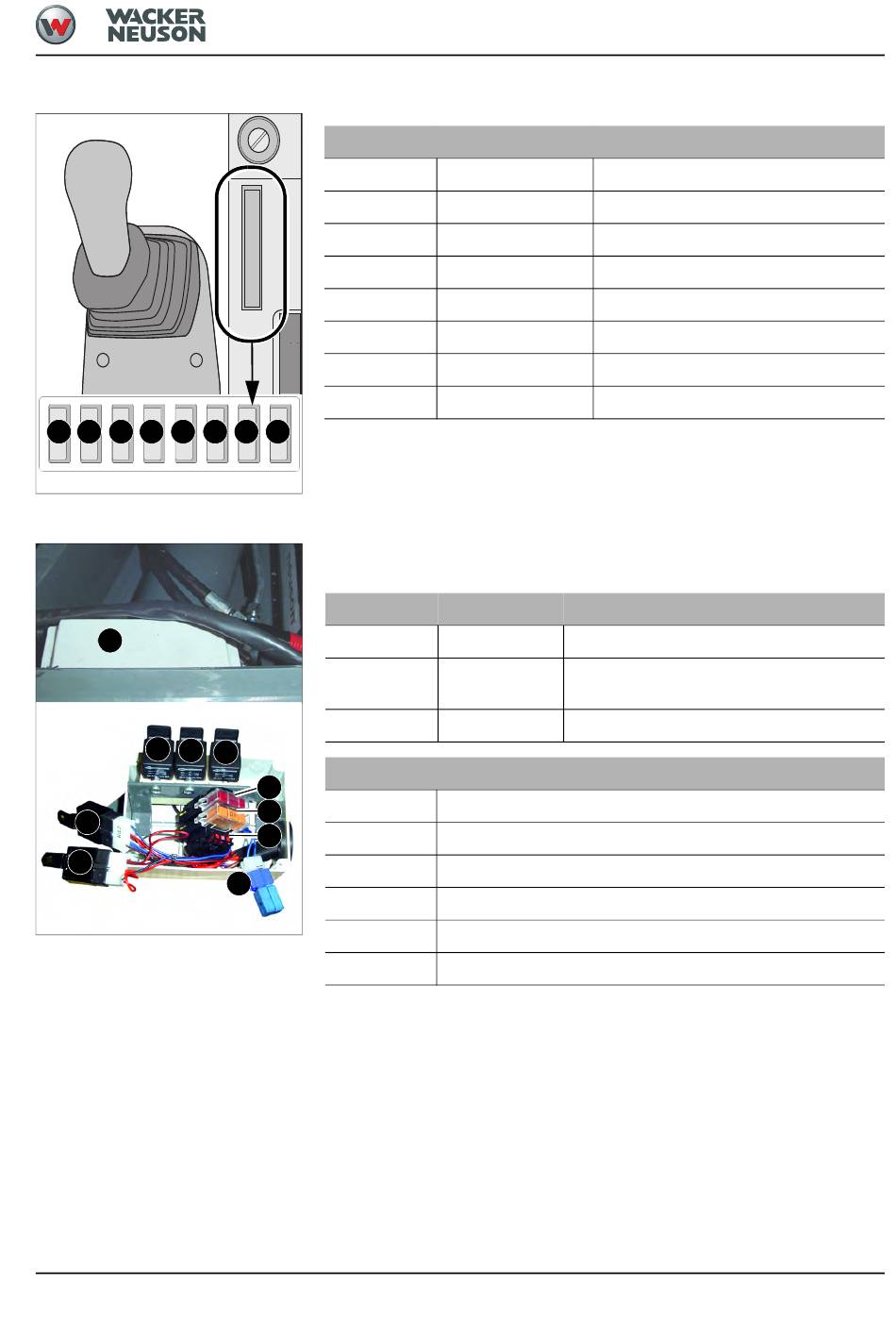

Sicherungskasten am Armaturenbrett (ab Serien-Nr. AH00645)
F3 F4 F5 F6 F7
Abb. 4: Sicherungskasten
Hauptsicherungskasten mit Relais (ab Serien-Nr. AH00645)
X
Abb. 5: Hauptsicherungskasten unter der Kabine
K2
K5
K42
K1
SHB 6003 de - Ausgabe 2.3 * 6003s210.fm
Sicherung Nr.
F3
F4
F5
F6
F7
F8
F9
F10
F8 F9
F10
Der Hauptsicherungskasten X befindet sich unter der Fahrerkabine, auf Höhe der
Schwenkkonsole.
.
Sicherung Nr.
F1
F2
F11
K7
Relais Nr.
F2
K1
F1
F11
K2
K5
V1
K7
K42
V1
Nennstrom (A) Geschützter Kreis
10 A Anzeigen, E-ECU
10 A Hubarmscheinwerfer
15 A Dachscheinwerfer
10 A Ventile, Hupe
15 A Heizung, Klimaanlage
10 A Scheibenwischer, Innenbeleuchtung
10 A Rundumkennleuchte, Radio
15 A Steckdose, Zigarettenanzünder
Nennstrom (A) Geschützter Kreis
40 A – Starten, Vorglühen
– Dieselbetankungspumpe, Hauptsicherung,
50 A
Zündschloss
10 A – E-ECU, Motorrelais
– Hauptrelais Motorelektronik
– Relais Dieselbetankungspumpe
– Hochstromrelais Glühen
– Hochstromrelais Starten
– Relais Einspritzpumpe
– Sperrdiode
Technische Daten
2-7
