3.9 Dieselpartikelfilter (Option)

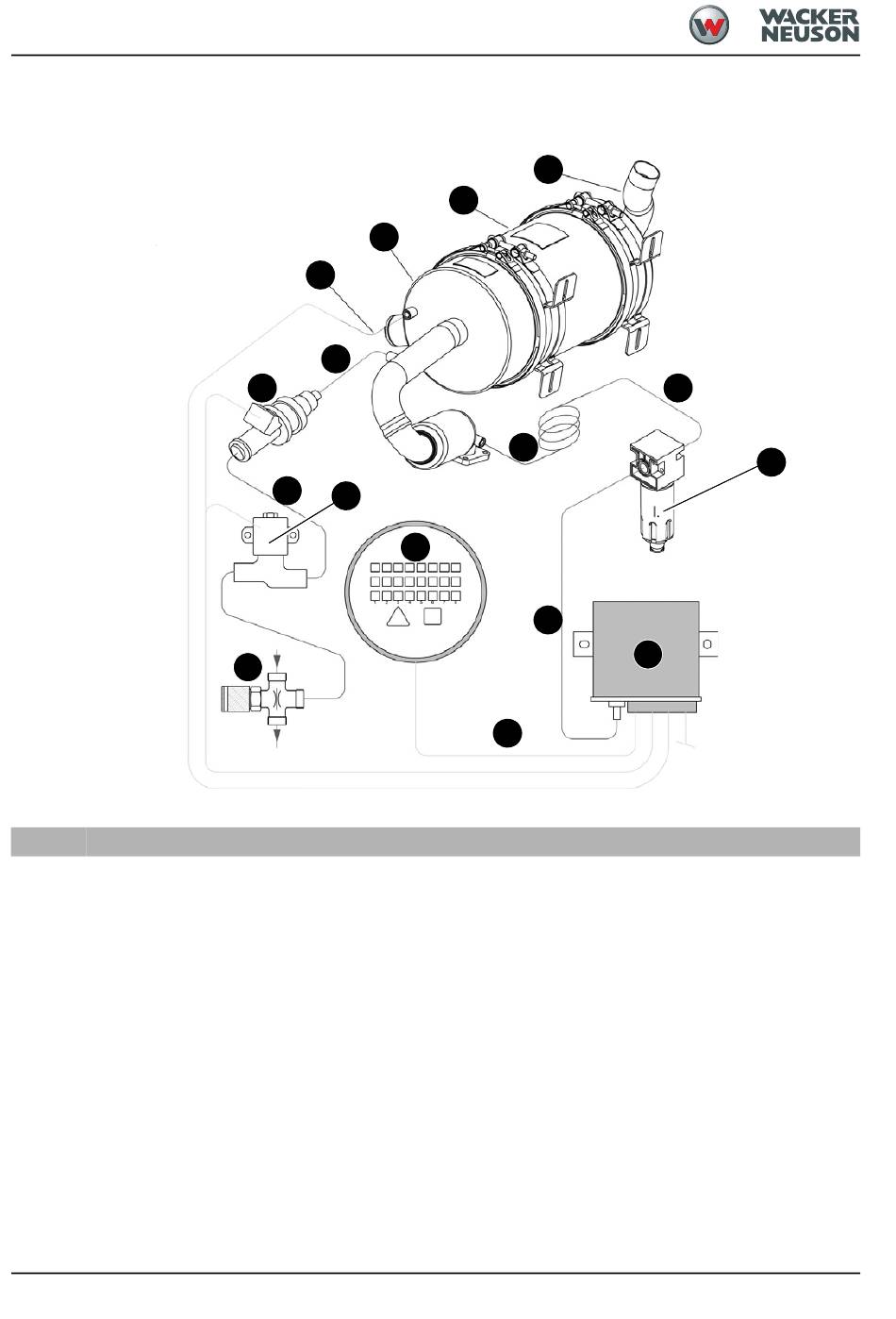

Hauptkomponenten des Dieselpartikelfilter-Systems

Pos. Bezeichnung
1 Dieselpartikelfilter
2 Eingangsdeckel mit Katalysator & Eingangsrohr (inkl. flexibles Auspuffrohr)
3 Ausgangsdeckel (inkl. Auspuffenrohr)
4 Temperatursensor
5 Druckleitung
6 Druckschlauch
7 Einspritzdüse
8 Einspritzleitung
9 Absperrventil
10 Drossel Verschraubung
11 Dieselleitungen
12 Kondensatabscheider
13 Steuerbox
14 Anzeige
15 Verkabelung
3-28
2
4
8
7
11
9
14
10
3
1
5
6
15
6
12
13
