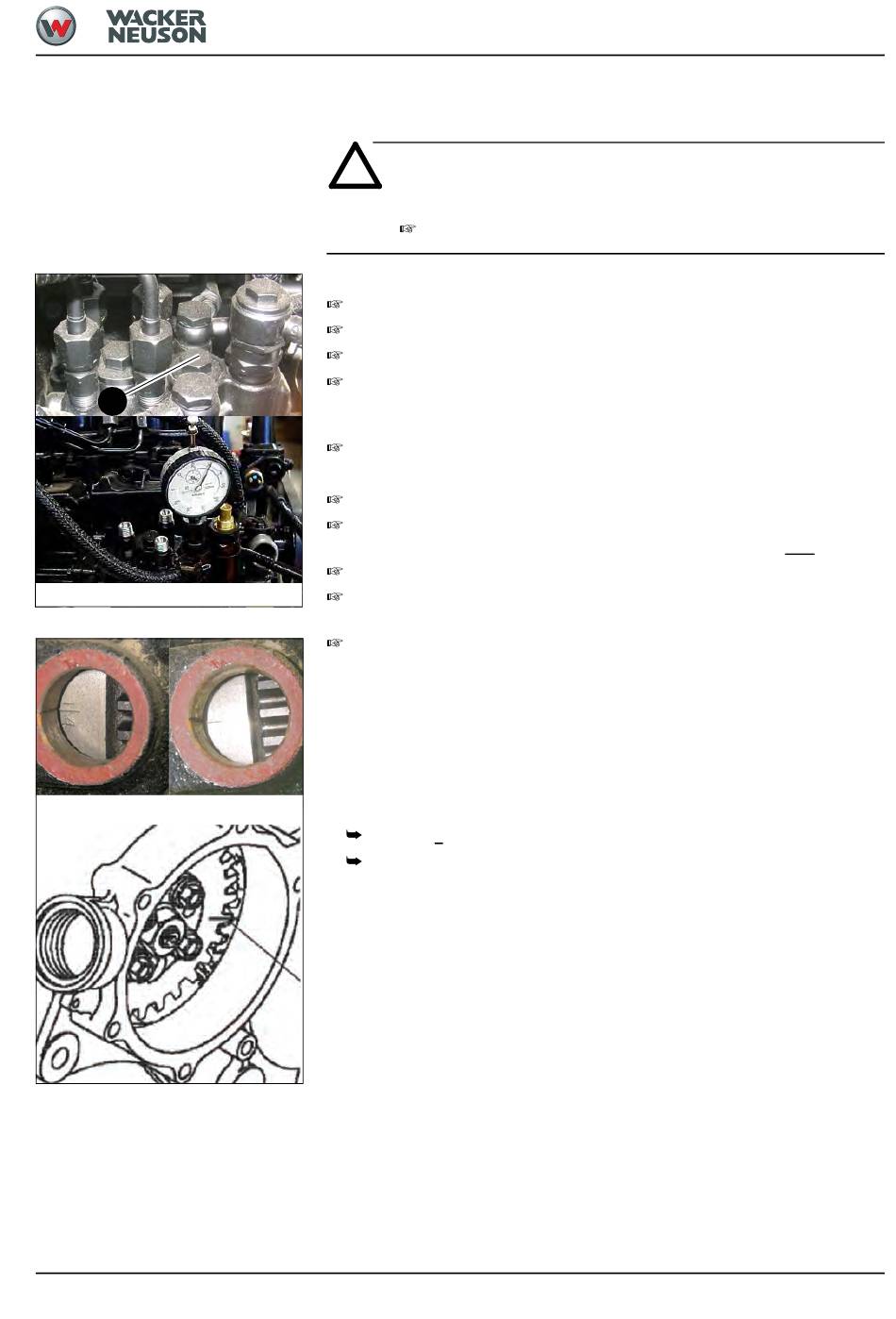

4.22 Einspritzzeitpunkt
Prüfen Einspritzzeitpunkt
1
Abb. 31: Messgerät
Abb. 32: Einkerbung OT und 10° vor OT
SHB 6003 de - Ausgabe 2.3 * 6003s420.fm
Achtung!
Es kann Öl austreten.
Maßnahmen zum Auffangen des Öls ergreifen.
• Vorbereitung:
Reinigen der Oberfläche der Einspritzpumpe.
Einspritzleitungen an der Einspritzpumpe abmontieren.
Stopfen 31/1 des Kolbens abmontieren.
Die Hülse mit der Nr.1000158805 und die Verlängerung mit der Nr.1000158806 auf die
Messuhr mit der Nr.1000158807 aufstecken und mit einer Schlauchklemme mit der
Nr.1000083308 fixieren.
Messuhr lt.
Abb. 31
in der Kolbenbohrung montieren.
• Messung:
Gummiabdeckung am Schwungradgehäuse entfernen.
An der Kurbelwelle drehen (Zahnkranz an der Schwungscheibe) bis der Kolben in der
Einspritzpumpe den untersten Punkt erreicht hat (Stellung der Zylinder nicht beachten).
Messgerät "nullen".
Mit geeignetem Werkzeug das Schwungrad am Zahnkranz nach oben drehen bis der
Kolben der Einspritzpumpe 2,5 mm (0.1") Hub erreicht.
Anhand der Einkerbungen am Schwungrad die Grade vor OT ablesen.
• Einkerbungen "1/4" und "2/3" markieren OT der jeweiligen Zylinder.
• Skalierung: 10°/15°/20° vor OT
Soll: 12,5° + 1° vor OT (~zweite Einkerbung) -> bis Serien-Nr. AD07209
Ab Serien-Nr. AH00646 -> Berechnung gemäß Yanmar-Handbuch:
Wert auf Einspritzpumpe ( hier: 6,8 siehe
Motor 4TNV98-ZVNS
Abb. 32
) x 2 + FIR
4-21
