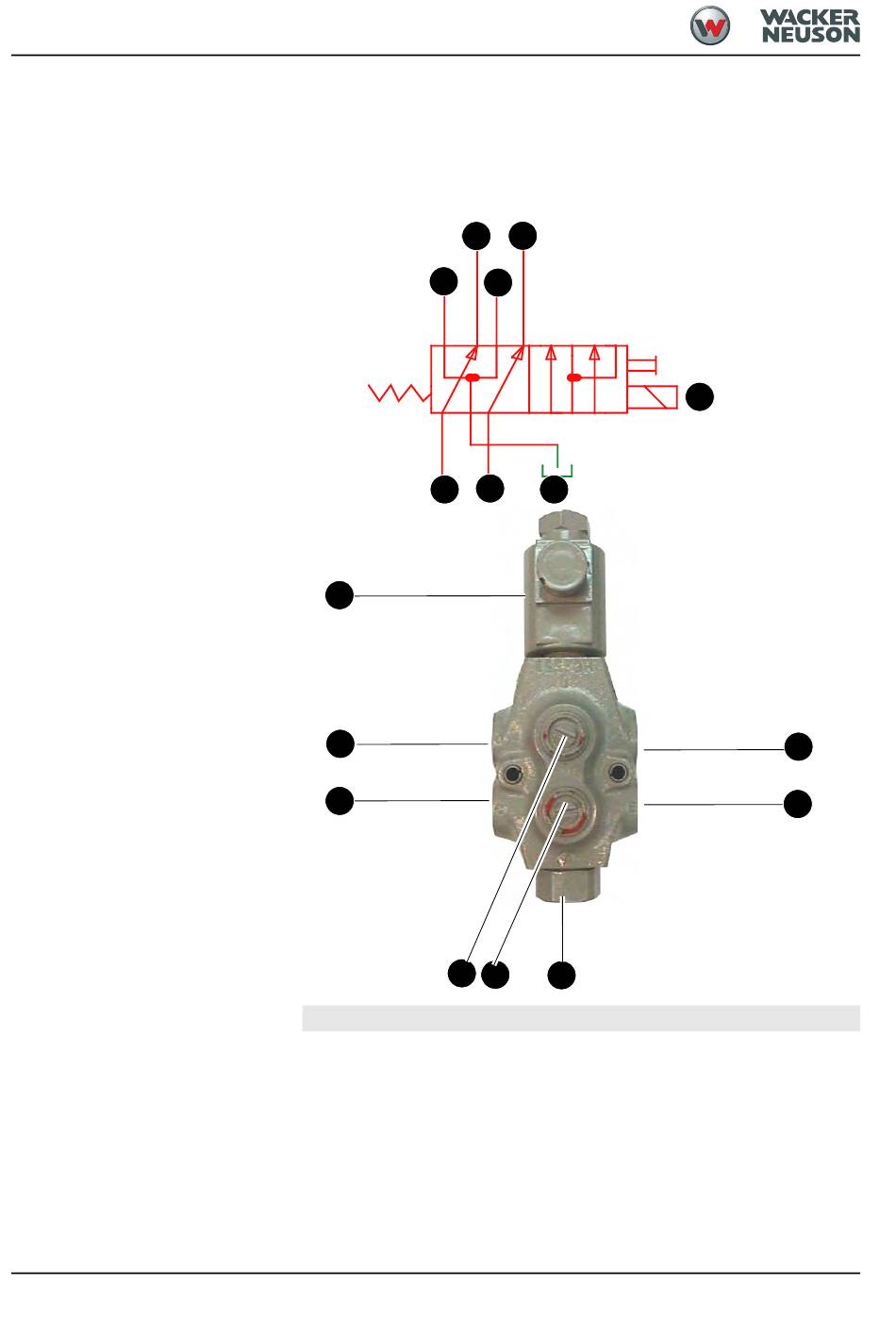

7/2 Wegeventil (Umschaltventil)

5-24
Schaltet zwischen Zusatzhydraulik (Ventil stromlos) und Arm schwenken (Ventil bestromt)
um.
Elektrisch angesteuert über den Druckknopf am linken Joystick.
8
4
1
2
3
4
Pos.
Bezeichnung
1 Elektromagnet
2 Mobilsteuerblock Zusatzhydrauliksegment
3 Mobilsteuerblock Zusatzhydrauliksegment
4 Vorsteuerventil Zusatzhydraulik
5 Vorsteuerventil Zusatzhydraulik
6 Tankleitung
7 Wechselventilblock / Mobilsteuerblock Ansteuerung Schwenkzylinder ein
8 Wechselventilblock / Mobilsteuerblock Ansteuerung Schwenkzylinder aus
2
3
7
5
6
5 6
1
8
7
