E
F
D
H

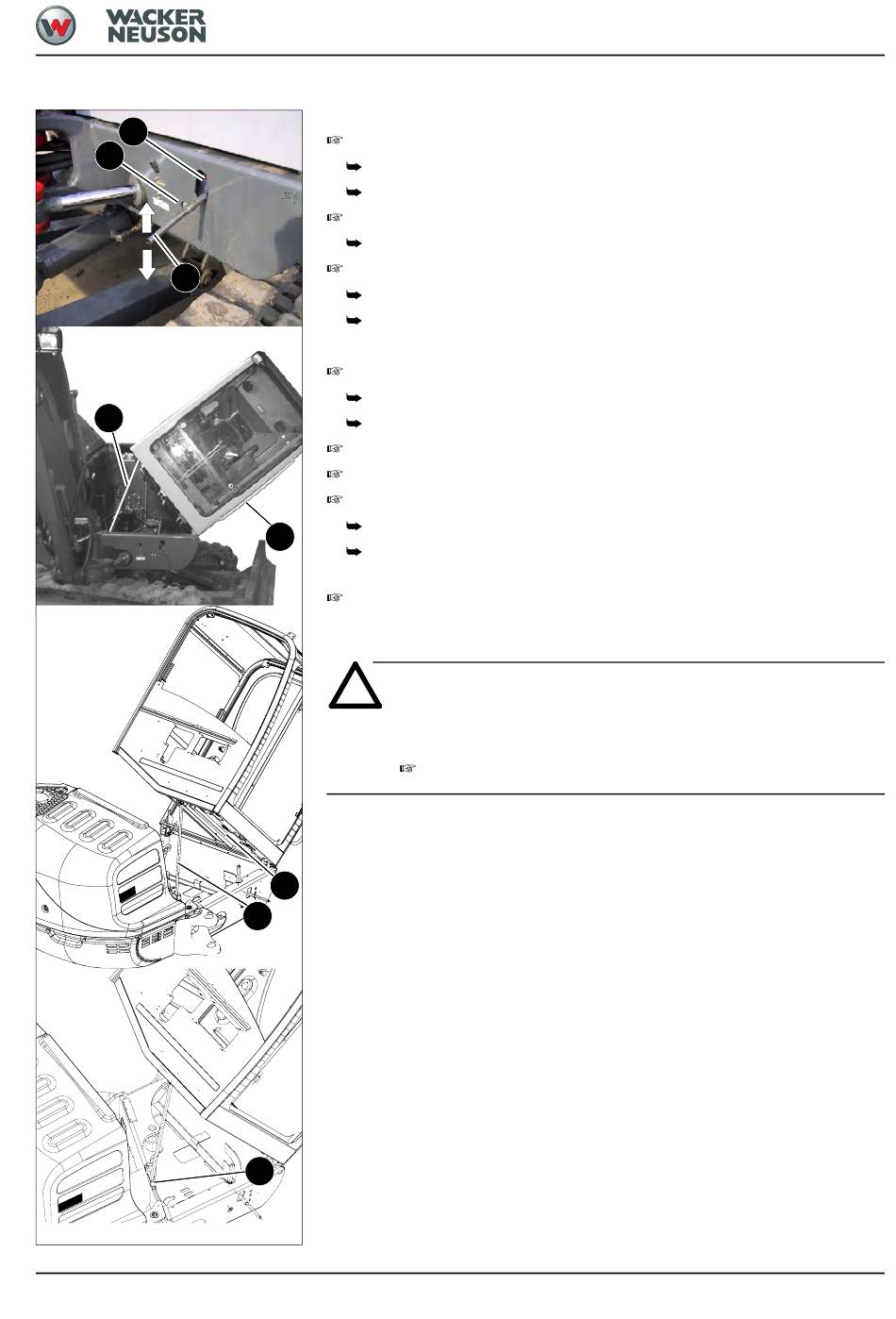

Abb. 12: Kabine kippen
SHB 6003 de - Ausgabe 2.3 * 6003s110.fm
Kabine kippen
Wie folgt vorgehen:
Rohr D auf die Führung E stecken und bis zum Anschlag pumpen.
(Funktion Wagenheber)
Kabine hebt sich bis zum Anschlag der Hebepumpe.
Am Griff G ziehen bis die Kabine über dem Drehpunkt ganz aufgekippt ist.
Kabine wird mit einem Sicherungsseil H gehalten.
Splint aus der Führung J ziehen.
Kippstange K in die Führung L schieben.
Kippstange K mit dem Splint in der Führung L sichern.
Kabine nach unten kippen:
Splint aus der Führung L ziehen.
Kippstange K in die Führung J ziehen.
Kippstange K mit dem Splint in der Führung J sichern.
Am Griff G die Kabine zurückdrücken bis sie auf der Hebepumpe aufliegt.
Rohr D auf den Stift F aufstecken.
Rohr D gegen den Uhrzeigersinn (nach links) langsam drehen.
Die Kabine wird durch ihr Eigengewicht abgesenkt.
G
Hebepumpe muss während der Fahrt geöffnet sein! (Damit der Hebekolben
nicht an der Kabine anschlägt.)
Schraube A (vorn) und C (hinten) mit geeignetem Werkzeug und entsprechendem
Drehmoment montieren
Schraubverbindungen auf Seite 2-11.
Achtung!
Überprüfen Sie die Kippstange K, den Splint und das Sicherungsseil H
regelmäßig auf Risse und Schnitte.
Defekte Teile sofort auswechseln.
J
K
L
– siehe
Anzugsdrehmomente für hochfeste
Bedienung
1-23
