Motor 4TNV98-ZVNS
Nullspiel der Ventilbrücke einstellen
B
C

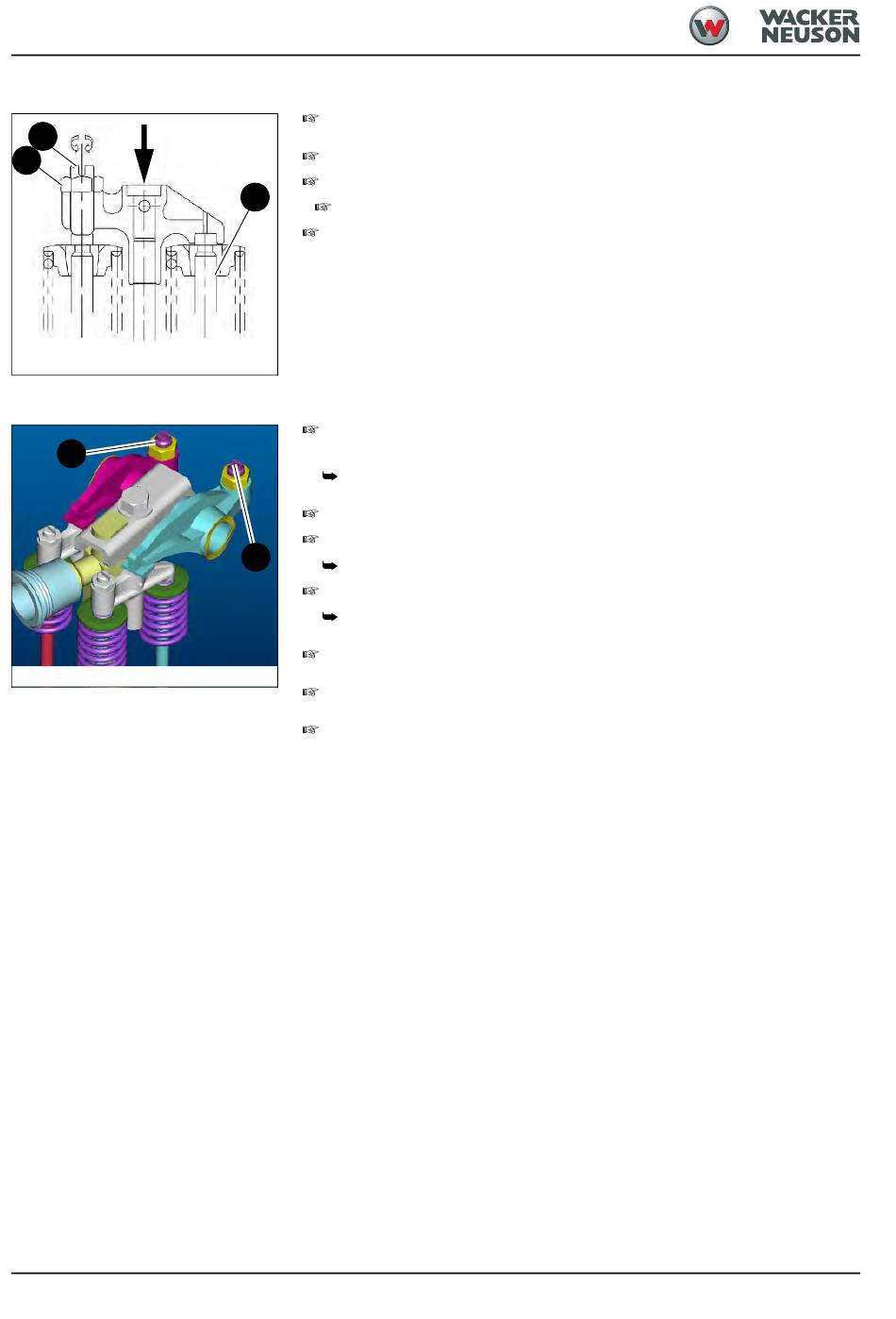

Abb. 26: Ventilspiel einstellen
Ventilspiel einstellen
E
Abb. 27: Ventilspiel einstellen
4-18
Ventildeckel abmontieren.
Kontermutter 26/C lösen und Einstellschraube 26/B eine Umdrehung herausdrehen.
Ventilbrücke von Hand andrücken bis diese das Ventil 26/D berührt.
D
Zeitgleich Einstellschraube im Uhrzeigersinn drehen bis diese das Ventil berührt.
Kontermutter 26/C festziehen.
Motor durchdrehen bis der jeweilige Zylinder den oberen Totpunkt des
Kompressionszyklusses erreicht hat.
Überschneidung der Ventile.
Lösen der Kontermutter 27/E.
Ventilspieleinstellung mittels Drehen an der Einstellschraube 27/F.
F
Ventilspiel:
Kontermutter festdrehen.
Einstellung nochmals mit Fühlerlehrenblatt überprüfen.
Vorgang bei jedem Zylinder wiederholen.
Ventildeckeldichtung aufsetzen.
Ventildeckel montieren.
0,15 - 0,25 mm (0.001 - 0.01")
