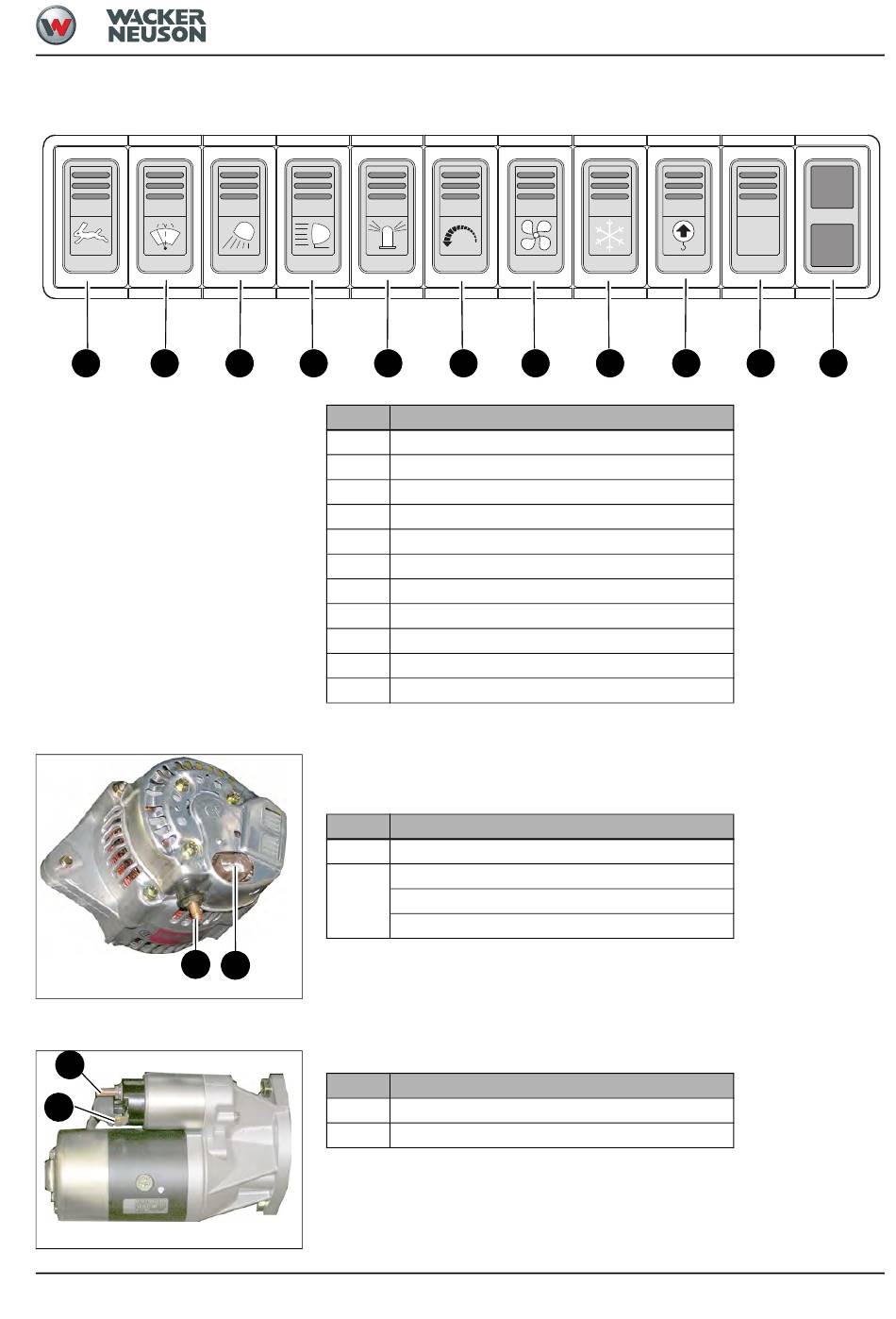

6.15 Übersicht Schalter
8 9

6.16 Lichtmaschine

1
Abb. 15: Lichmaschine

6.17 Starter

2
1
Abb. 16: Lichmaschine
SHB 6003 de - Ausgabe 2.3 * 6003s610.fm
10 11 12
Pos
Benennung
8 Kippschalter – Schnellfahren (S21)
9 Kippschalter – Scheibenwischer / -waschanlage (S20)
Kippschalter – Arbeitsscheinwerfer Hubarm (S16)
10
11 Kippschalter – Dachscheinwerfer Opt (S17)
12 Kippschalter – Rundumkennleuchte Opt (S18)
Kippschalter – Drehzahlautomatik
13
14 Kippschalter – Lüftung (S15)
15 Kippschalter – Klimaanlage Opt (S51)
Kippschalter – Überlastwarneinrichtung Opt (S42)
16
Nicht belegt
17
18 Kippschalter – Proportionalsteuerung
Die Lichtmaschine liefert den Gleichstrom zur Versorgung der elektrischen Verbraucher
und zum Aufladen der Batterie.
Pos
Benennung
Anschluss B (Batterie)
1
Anschluss P Startrelais
2 Anschluss IG Kontrolleuchte (12V)
Anschluss L Kontrolleuchte (Masse)
2
Pos
Benennung
1 Anschluss S Startrelais
Anschluss B Batterie
2
13 14 15
Elektrische Anlage
16 17 18
6-9
