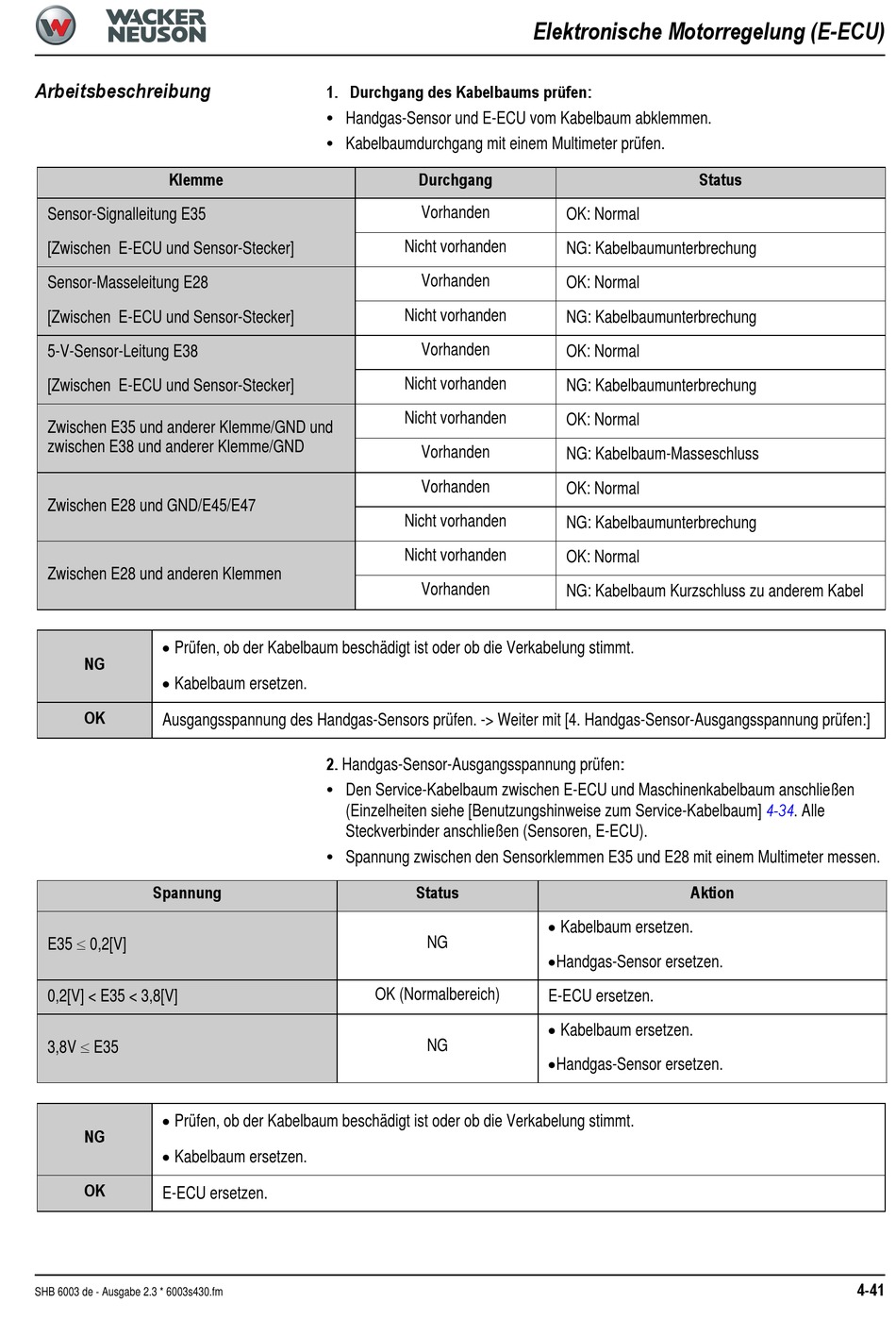

Arbeitsbeschreibung - Wacker Neuson 6003 Servicehandbuch

Arbeitsbeschreibung

Klemme
Sensor-Signalleitung E35
[Zwischen E-ECU und Sensor-Stecker]
Sensor-Masseleitung E28
[Zwischen E-ECU und Sensor-Stecker]
5-V-Sensor-Leitung E38
[Zwischen E-ECU und Sensor-Stecker]
Zwischen E35 und anderer Klemme/GND und
zwischen E38 und anderer Klemme/GND
Zwischen E28 und GND/E45/E47
Zwischen E28 und anderen Klemmen
Prüfen, ob der Kabelbaum beschädigt ist oder ob die Verkabelung stimmt.
NG
Kabelbaum ersetzen.
OK
Ausgangsspannung des Handgas-Sensors prüfen. -> Weiter mit [4. Handgas-Sensor-Ausgangsspannung prüfen:]
Spannung
E35  0,2[V]
0,2[V] < E35 < 3,8[V]
3,8V  E35
Prüfen, ob der Kabelbaum beschädigt ist oder ob die Verkabelung stimmt.
NG
Kabelbaum ersetzen.
OK
E-ECU ersetzen.
SHB 6003 de - Ausgabe 2.3 * 6003s430.fm
1. Durchgang des Kabelbaums prüfen:
Handgas-Sensor und E-ECU vom Kabelbaum abklemmen.
•
Kabelbaumdurchgang mit einem Multimeter prüfen.
•
Durchgang
Vorhanden
Nicht vorhanden
Vorhanden
Nicht vorhanden
Vorhanden
Nicht vorhanden
Nicht vorhanden
Vorhanden
Vorhanden
Nicht vorhanden
Nicht vorhanden
Vorhanden
2. Handgas-Sensor-Ausgangsspannung prüfen:
Den Service-Kabelbaum zwischen E-ECU und Maschinenkabelbaum anschließen
•
(Einzelheiten siehe [Benutzungshinweise zum Service-Kabelbaum] 4-34. Alle
Steckverbinder anschließen (Sensoren, E-ECU).
Spannung zwischen den Sensorklemmen E35 und E28 mit einem Multimeter messen.
•
Status
NG
OK (Normalbereich)
NG
Elektronische Motorregelung (E-ECU)
Status
OK: Normal
NG: Kabelbaumunterbrechung
OK: Normal
NG: Kabelbaumunterbrechung
OK: Normal
NG: Kabelbaumunterbrechung
OK: Normal
NG: Kabelbaum-Masseschluss
OK: Normal
NG: Kabelbaumunterbrechung
OK: Normal
NG: Kabelbaum Kurzschluss zu anderem Kabel
Aktion
Kabelbaum ersetzen.
Handgas-Sensor ersetzen.
E-ECU ersetzen.
Kabelbaum ersetzen.
Handgas-Sensor ersetzen.
4-41
