Elektrische Anlage
Elektrische Anlage

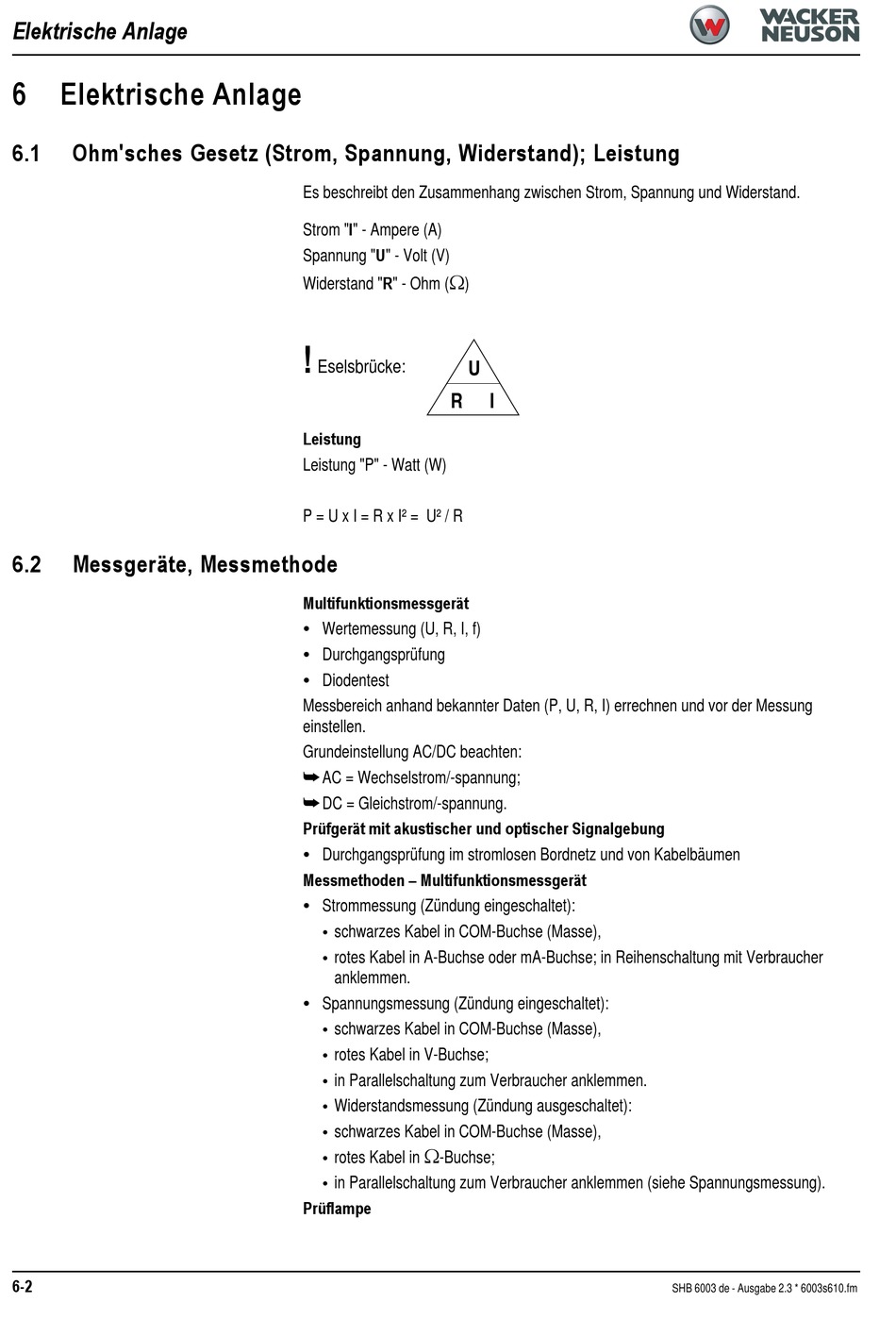

6 Elektrische Anlage
6.1

Ohm'sches Gesetz (Strom, Spannung, Widerstand); Leistung

6.2 Messgeräte, Messmethode
6-2
Es beschreibt den Zusammenhang zwischen Strom, Spannung und Widerstand.
Strom "I" - Ampere (A)
Spannung "U" - Volt (V)

Widerstand "R" - Ohm ( )
!
Eselsbrücke: U
R
Leistung
Leistung "P" - Watt (W)
P = U x I = R x I² = U² / R
Multifunktionsmessgerät
Wertemessung (U, R, I, f)
•
Durchgangsprüfung
•
Diodentest
•
Messbereich anhand bekannter Daten (P, U, R, I) errechnen und vor der Messung
einstellen.
Grundeinstellung AC/DC beachten:
AC = Wechselstrom/-spannung;
DC = Gleichstrom/-spannung.
Prüfgerät mit akustischer und optischer Signalgebung
Durchgangsprüfung im stromlosen Bordnetz und von Kabelbäumen
•
Messmethoden – Multifunktionsmessgerät
Strommessung (Zündung eingeschaltet):
•
• schwarzes Kabel in COM-Buchse (Masse),
• rotes Kabel in A-Buchse oder mA-Buchse; in Reihenschaltung mit Verbraucher
anklemmen.
Spannungsmessung (Zündung eingeschaltet):
•
• schwarzes Kabel in COM-Buchse (Masse),
• rotes Kabel in V-Buchse;
• in Parallelschaltung zum Verbraucher anklemmen.
• Widerstandsmessung (Zündung ausgeschaltet):
• schwarzes Kabel in COM-Buchse (Masse),

• rotes Kabel in -Buchse;
• in Parallelschaltung zum Verbraucher anklemmen (siehe Spannungsmessung).
Prüflampe
I
SHB 6003 de - Ausgabe 2.3 * 6003s610.fm
