Hydraulikanlage

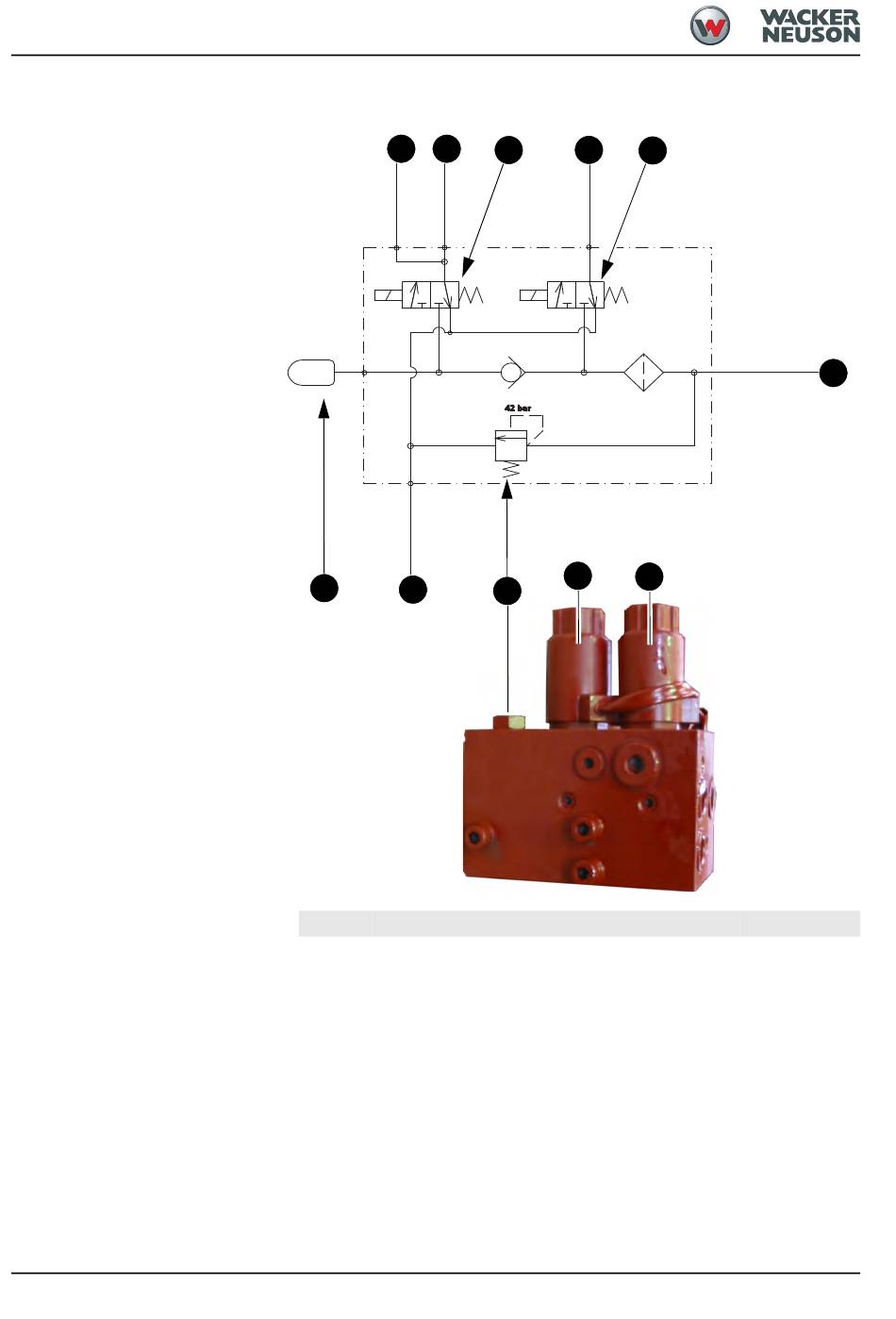

Steueröleinheit
5-6
1 2
9
8
Pos.
Bezeichnung
1 Versorgung des Drehmotors-Bremse lüften
2 Versorgung der Vorsteuerventile
3 Magnetventil Sicherheitsventil
4 Versorgung der Fahrantriebe 2. Fahrstufe
5 Magnetventil 2. Fahrstufe
6 Versorgung von Pumpe 4
7 Druckbegrenzungsventil
8 Tankleitung
9 Speicher
10 Wechselventilblock / Mobilsteuerblock Schwenksegment
4
3 5
5
3
7
SHB 6003 de - Ausgabe 2.3 * 6003s510.fm
6

Anschluss

PR
PV
intern zu P4
