7.16 Zusatzhydraulik elektrisch

Funktion

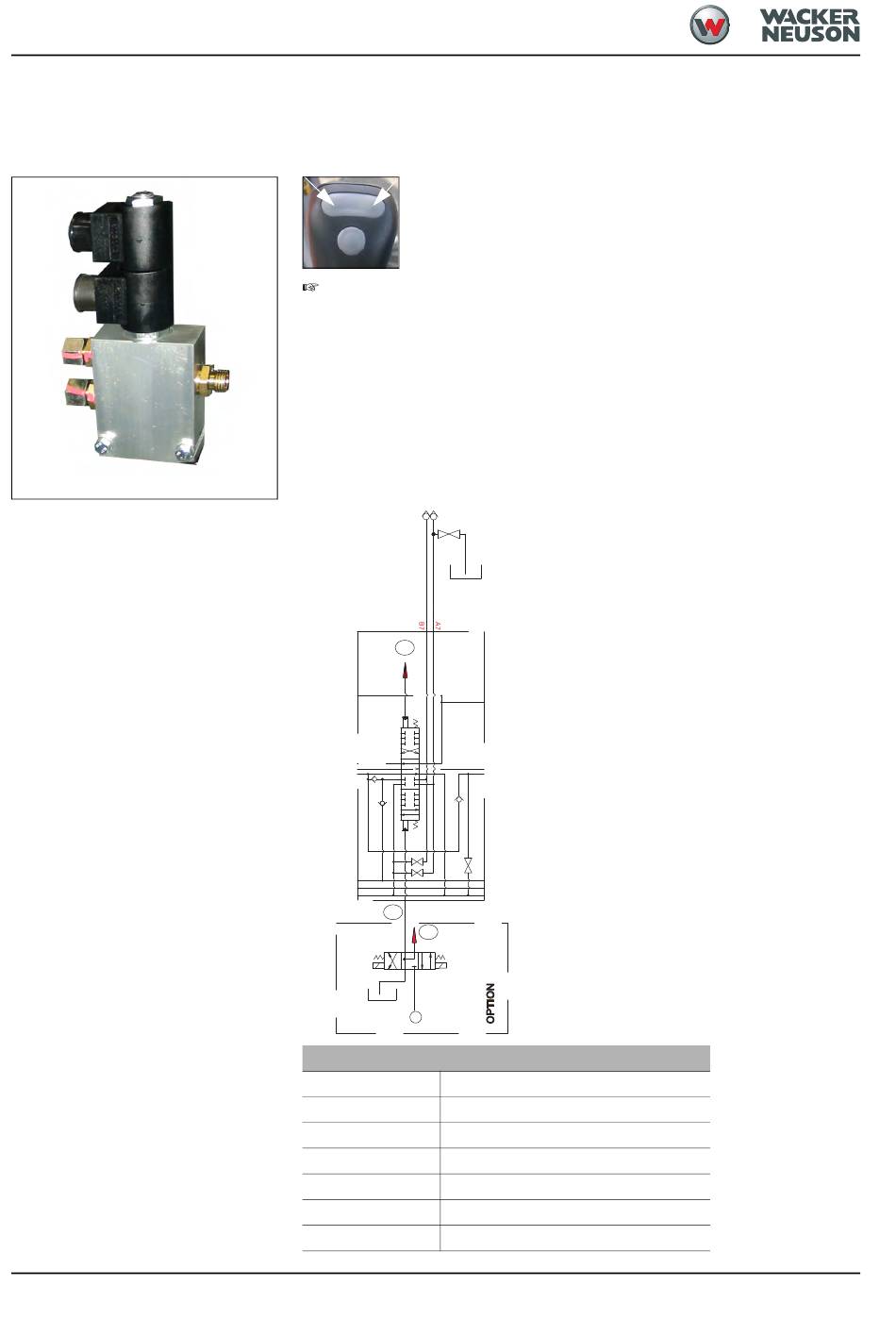

Abb. 21: Magnetventil Y15
7-32
Das Segment Zusatzhydraulik wird nicht über das Hammerpedal, sondern elektrisch über
die Tasterfunktion (S30, S31) am linken Joystick angesteuert.
Durch Drücken des Tasters am Joystick wird das Magnetventil Y15 (Abb. 19) betätigt
siehe 4/3 Wegeventil auf Seite 5-25.
Pa7
T2
T2
Pp
P2
Pb7
Pa7
PR
Anschluss Legende
Pa7 Ansteuerung Zusatzhydraulik
Pb7 Ansteuerung Zusatzhydraulik
A7 Anschluss Zusatzhydraulik
B7 Anschluss Zusatzhydraulik
P3 Anschluss Pumpe P3
Pp Umlaufdruck Fahrhilfsausgleich
PR Vorsteuerdruck
Pi3
direkter Hammerrücklauf
DR3
T2
