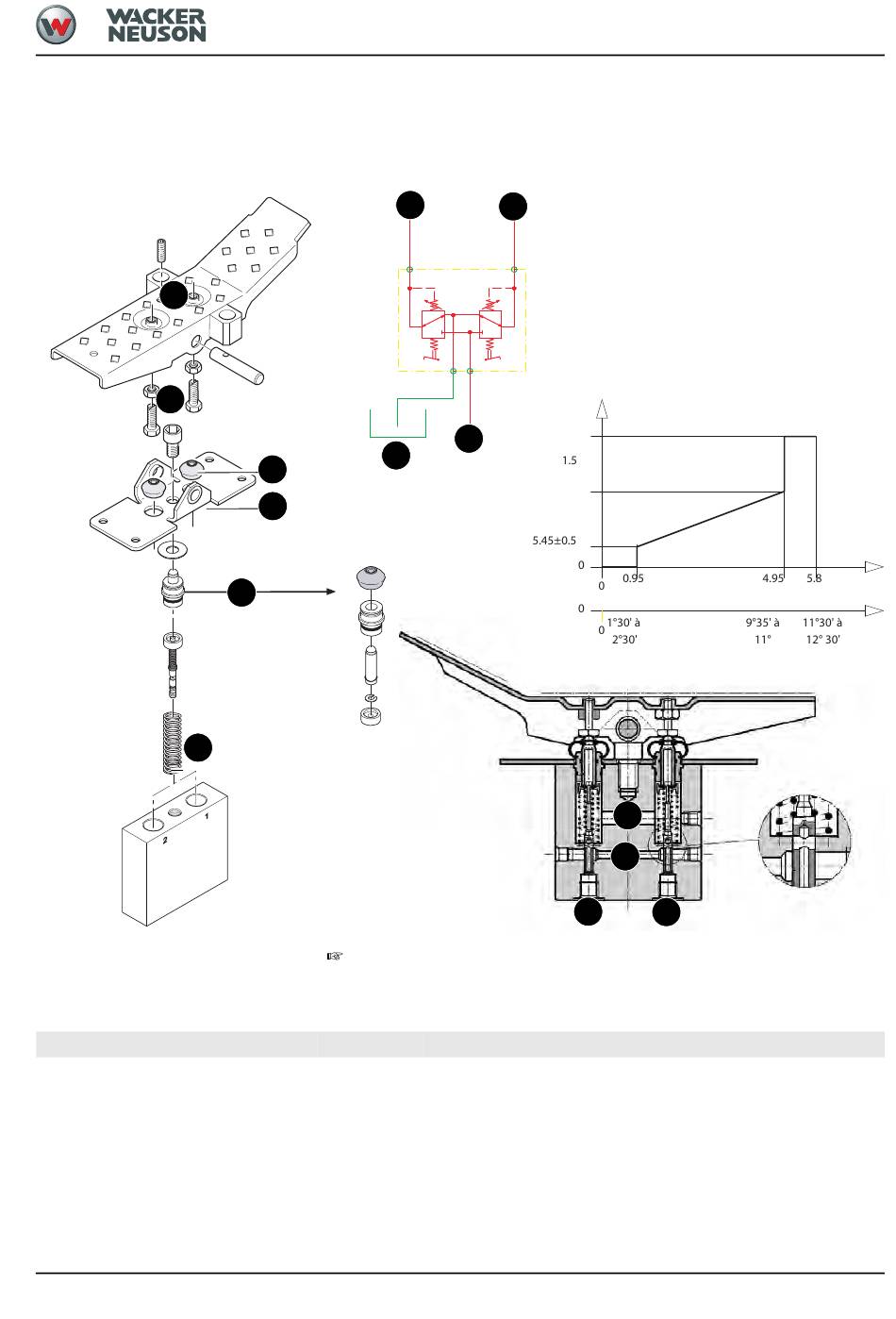

Vorsteuerventil Planierschild

A
B
M = 10 Nm
A
M = 50 Nm
A
F
Pos. Bezeichnung
A Pedal
B Pedalaufnahme
C Schutzkappen
D Rückhalteplatte
E Stößel
F Federn
SHB 6003 de - Ausgabe 2.3 * 6003s510.fm
Vorsteuergerät in Pedalausführung zur Fernsteuerung von Wegeventilen
•
Besteht aus Fahrpedal und zwei Druckminderventilen
•
3
C
D
E
Stößelsatz
Art.Nr.:1000012382
Spiel des Pedals mittels Schrauben B auf Minimum einstellen, unter der
Berücksichtigung, dass das Pedal in der Ruhestellung die Kolben des Ventils nicht
betätigt.
.
Pos.
1
2
3
4
1
2
Druck (bar)
4
Bezeichnung
Ansteuerung Planierschildzylinder aus
Ansteuerung Planierschildzylinder ein
Tankleitung
Versorgung von der Steueröleinheit
Hydraulikanlage
Kennlinie
Vorsteuerventil Fahren
Kolbenhub Vorsteuerventil (mm)
Stellung Pedal (deg)
3
4
1 2
