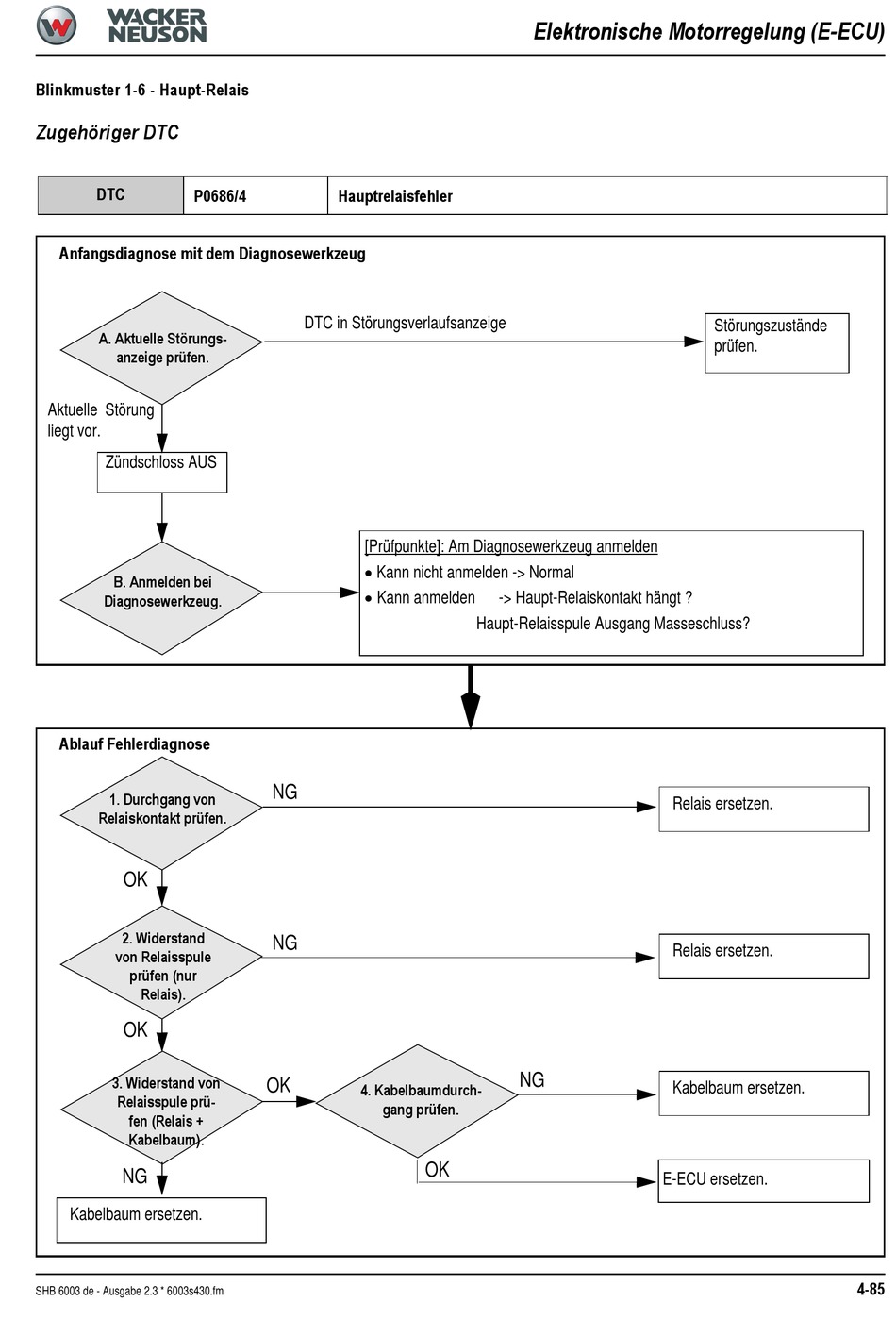

Blinkmuster 1-6 - Haupt-Relais

Zugehöriger DTC
DTC
P0686/4
Anfangsdiagnose mit dem Diagnosewerkzeug
A. Aktuelle Störungs-
anzeige prüfen.
Aktuelle Störung
liegt vor.
Zündschloss AUS
B. Anmelden bei
Diagnosewerkzeug.
Ablauf Fehlerdiagnose
1. Durchgang von
Relaiskontakt prüfen.
OK
2. Widerstand
von Relaisspule
prüfen (nur
Relais).
OK
3. Widerstand von
Relaisspule prü-
fen (Relais +
Kabelbaum).
NG
Kabelbaum ersetzen.
SHB 6003 de - Ausgabe 2.3 * 6003s430.fm
Hauptrelaisfehler
DTC in Störungsverlaufsanzeige
[Prüfpunkte]: Am Diagnosewerkzeug anmelden
 Kann nicht anmelden -> Normal
Kann anmelden
NG
NG
OK
4. Kabelbaumdurch-
gang prüfen.
OK
Elektronische Motorregelung (E-ECU)
-> Haupt-Relaiskontakt hängt ?
Haupt-Relaisspule Ausgang Masseschluss?
NG
Störungszustände
prüfen.
Relais ersetzen.
Relais ersetzen.
Kabelbaum ersetzen.
E-ECU ersetzen.
