3.17 Zentralschmierung (Option)
Funktion
Statusanzeige Leuchtdioden
SHB 6003 de - Ausgabe 2.3 * 6003s314.fm

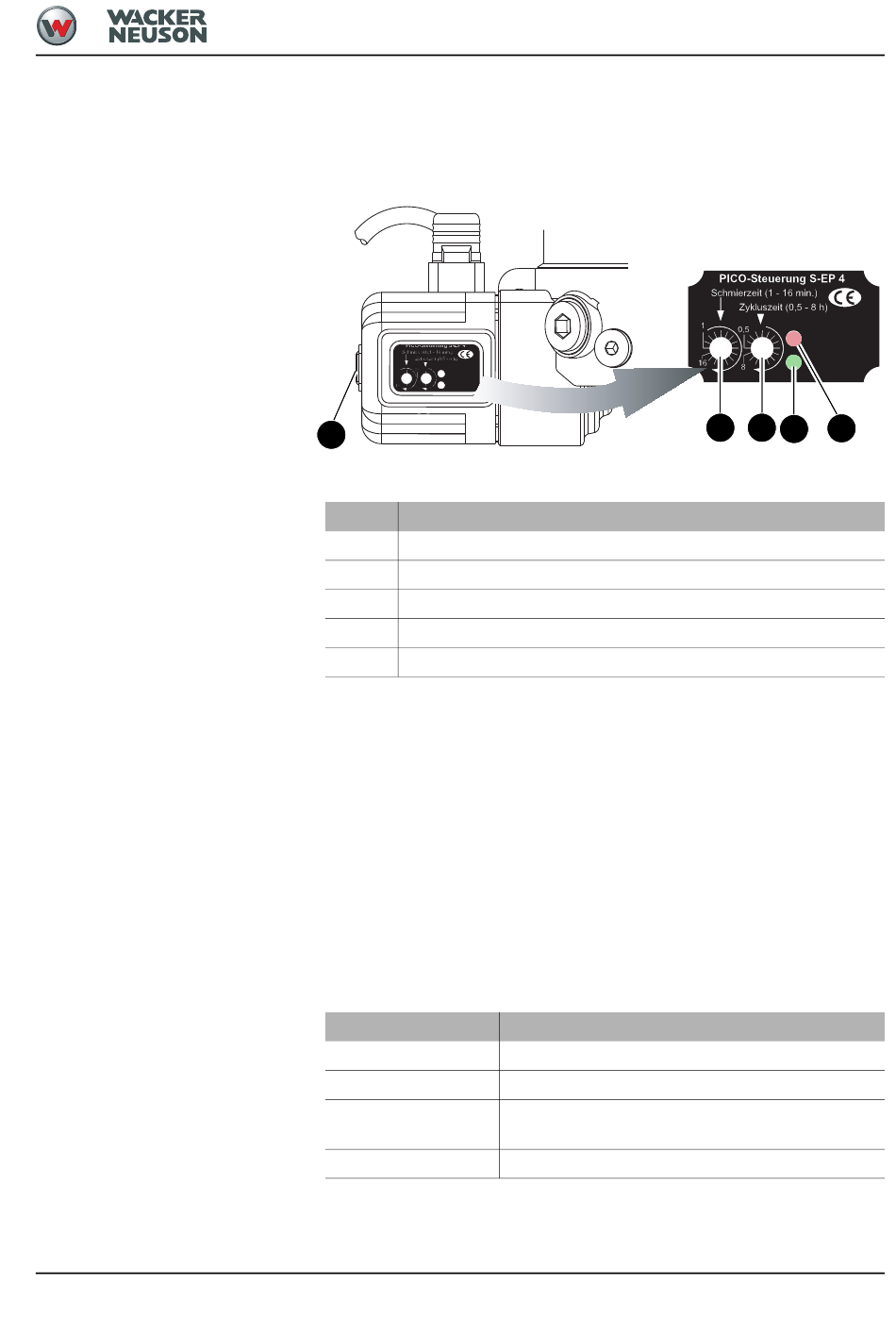

Fett-Zentralschmieranlage mit 12 Schmierstellen.
Nicht in Verbindung mit Verstellausleger (Option).
1
Pos.
Bezeichnung
1
Drucktaster am Motorgehäuse
2
rote Leuchtdiode
3
grüne Leuchtdiode
4
Potentiometer Schmierzeit
5
Potentiometer Zykluszeit
Nach dem Einschalten der Zündung leuchtet die grüne LED ca. 1,5 sec. und signalisiert
damit Betriebsbereitschaft.
Mit dem Betätigen des Drucktasters am Motorgehäuse der Pumpe wird der Schmierzyklus
gestartet und die Pumpe eingeschaltet. Nach Ablauf der Schmierzeit wird der Pumpenmo-
tor abgeschaltet und es beginnt die Zykluszeit.
Alle weiteren Schmierungen werden im Rhythmus der eingestellten Zykluszeit automa-
tisch eingeleitet.
Beim Ausschalten der Zündung während der Zykluszeit oder des Schmiervorganges wird
die Zeit gestoppt und gespeichert. Nach dem Wiedereinschalten der Zündung werden die
Daten aus dem Speicher gelesen und der Funktionsablauf dort fortgesetzt, wo er zuvor
unterbrochen wurde.
Über den Drucktaster am Motorgehäuse oder im Armaturenbrett kann bei eingeschalteter
Zündung eine Zwischenschmierung ausgelöst werden.
Anzeige
grüne LED 1,5 sec.
grünes Dauerlicht
rotes Dauerlicht
rotes Blinklicht
Bedeutung
Zündung ein (Funktionsbereitschaft)
leuchtet während der Schmierung
Fehler Fettstand
Leuchtet bis der Schmierstoffbehälter nachgefüllt wird
Fehler Überdruck
Wartung
4
5
2
3
