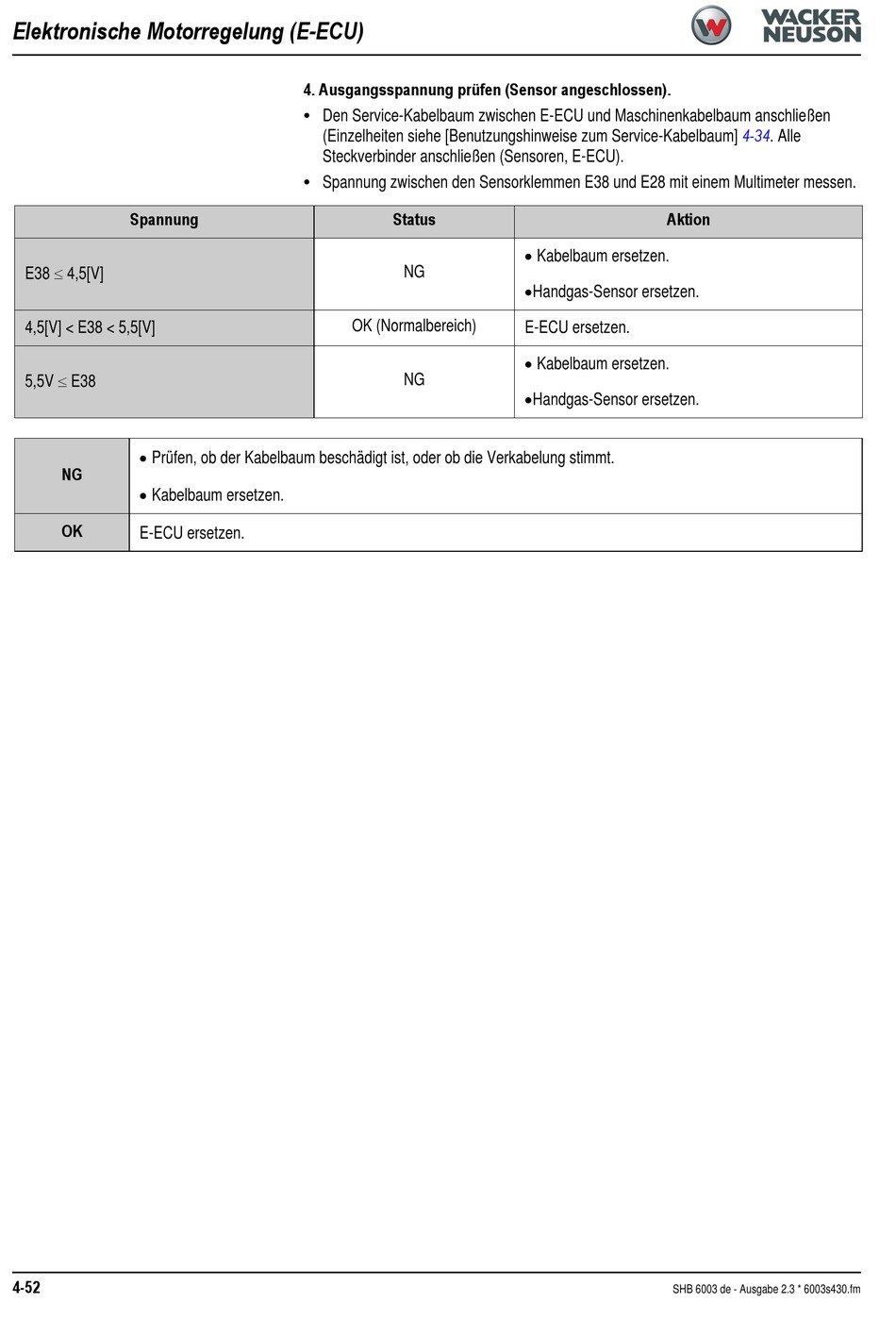

Wacker Neuson 6003 Servicehandbuch Seite 170

Elektronische Motorregelung (E-ECU)
Spannung
E38  4,5[V]
4,5[V] < E38 < 5,5[V]
5,5V  E38
Prüfen, ob der Kabelbaum beschädigt ist, oder ob die Verkabelung stimmt.
NG
Kabelbaum ersetzen.
OK
E-ECU ersetzen.
4-52
4. Ausgangsspannung prüfen (Sensor angeschlossen).
Den Service-Kabelbaum zwischen E-ECU und Maschinenkabelbaum anschließen
•
(Einzelheiten siehe [Benutzungshinweise zum Service-Kabelbaum] 4-34. Alle
Steckverbinder anschließen (Sensoren, E-ECU).
Spannung zwischen den Sensorklemmen E38 und E28 mit einem Multimeter messen.
•
Status
NG
OK (Normalbereich)
NG
Aktion
Kabelbaum ersetzen.
Handgas-Sensor ersetzen.
E-ECU ersetzen.
Kabelbaum ersetzen.
Handgas-Sensor ersetzen.
SHB 6003 de - Ausgabe 2.3 * 6003s430.fm
