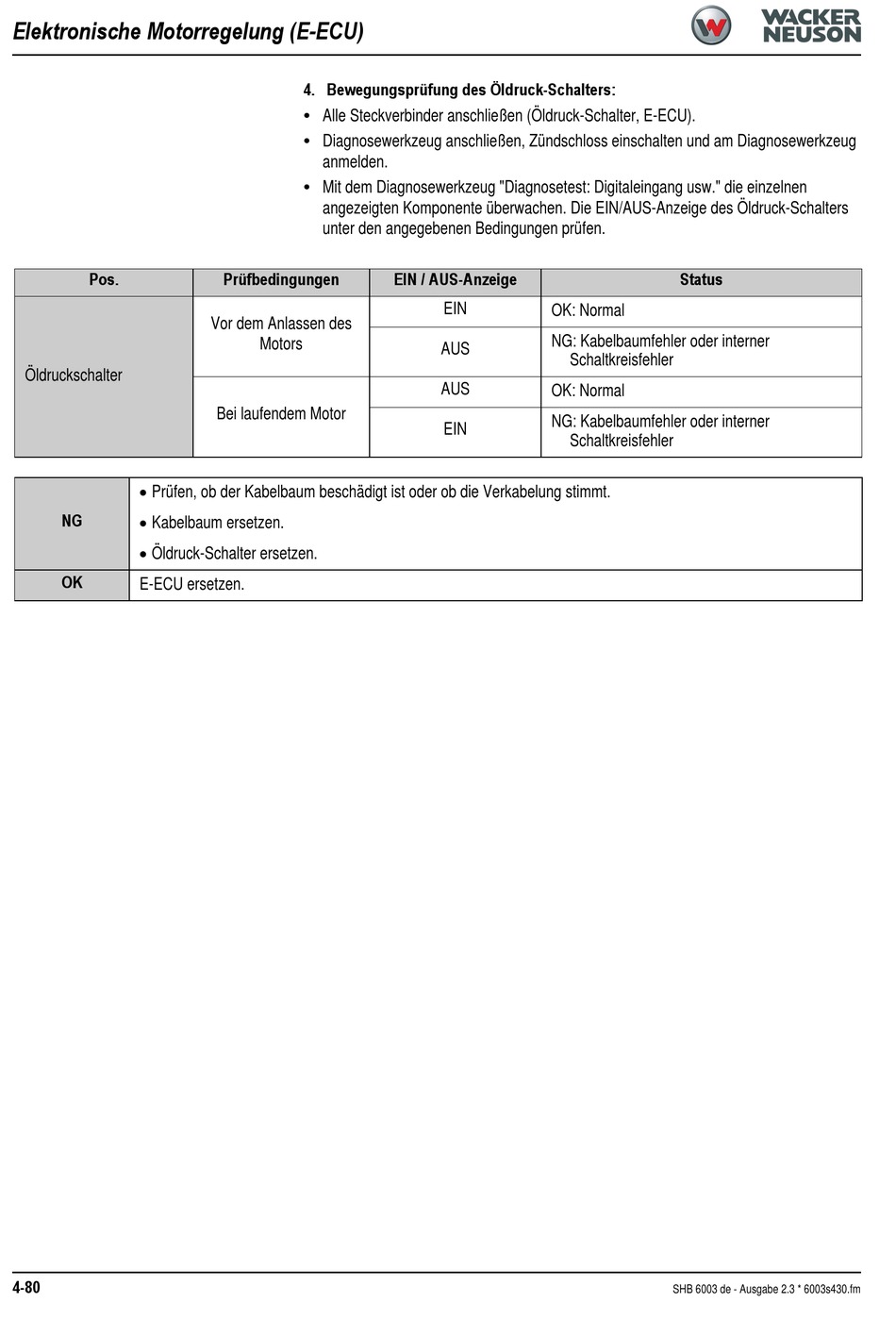

Elektronische Motorregelung (E-ECU)
Pos.
Öldruckschalter
Prüfen, ob der Kabelbaum beschädigt ist oder ob die Verkabelung stimmt.
NG
Kabelbaum ersetzen.
Öldruck-Schalter ersetzen.
OK
E-ECU ersetzen.
4-80
4. Bewegungsprüfung des Öldruck-Schalters:
Alle Steckverbinder anschließen (Öldruck-Schalter, E-ECU).
•
Diagnosewerkzeug anschließen, Zündschloss einschalten und am Diagnosewerkzeug
•
anmelden.
Mit dem Diagnosewerkzeug "Diagnosetest: Digitaleingang usw." die einzelnen
•
angezeigten Komponente überwachen. Die EIN/AUS-Anzeige des Öldruck-Schalters
unter den angegebenen Bedingungen prüfen.
Prüfbedingungen
Vor dem Anlassen des
Motors
Bei laufendem Motor
EIN / AUS-Anzeige
EIN
OK: Normal
NG: Kabelbaumfehler oder interner
AUS
AUS
OK: Normal
NG: Kabelbaumfehler oder interner
EIN
Status
Schaltkreisfehler
Schaltkreisfehler
SHB 6003 de - Ausgabe 2.3 * 6003s430.fm
