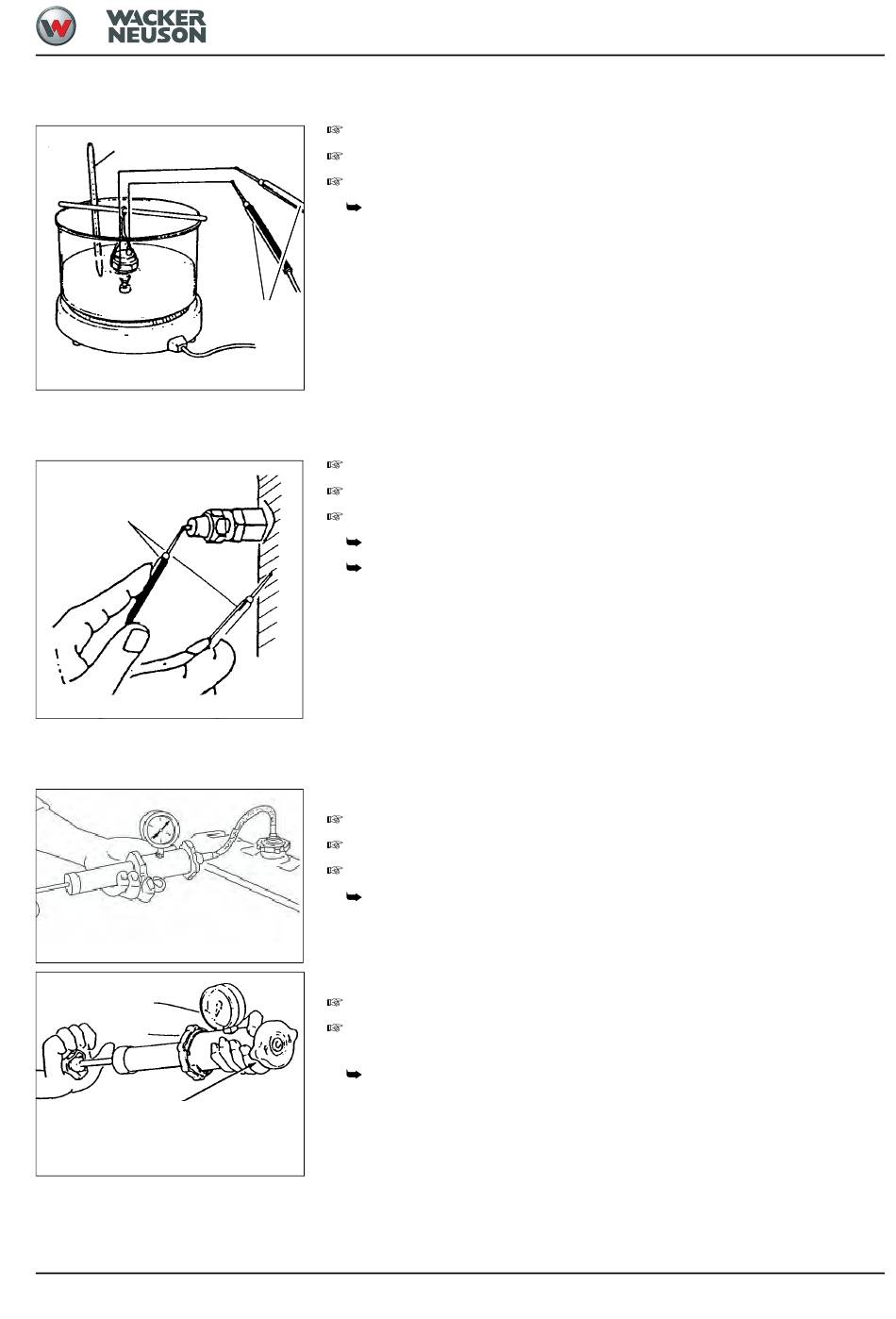

4.25 Thermoschalter überprüfen
Temperaturmessgerät
Abb. 40: Thermoschalter überprüfen
4.26 Öldruckschalter
Messspitzen
Abb. 41: Öldruckschalter
4.27 Kühlwasserkreislauf prüfen
Abb. 42: Dichtheitskontrolle Kühler
Kühlerverschluss
Abb. 43: Kühlerverschluss prüfen
SHB 6003 de - Ausgabe 2.3 * 6003s420.fm
Thermoschalter ausbauen.
Thermoschalter in einem mit Kühlerfrostschutz oder Öl gefüllten Behälter erwärmen.
Messen des Widerstandes vom Thermoschalter lt. Skizze mittels eines Ohmmeters.
Ab einer Temperatur von 107 - 113°C (224.6 - 235.4°F) muss der Schalter auf
Durchgang schalten.
Prüfspitzen
Kabelanschluss vom Öldruckschalter (Bereich Abstellmagnet) trennen.
Dieselmotor starten, korrekte Leerlaufdrehzahl prüfen.
Messen des Widerstandes vom Öldruckschalter lt. Skizze mittels Ohmmeters.
Öldruckschalter in Ordnung: Widerstand unendlich
Öldruckschalter defekt: wenn Durchgang vorhanden
Dichtheitskontrolle
Kühler komplett auffüllen.
Adapter am Kühler lt. Skizze montieren.
Druck mittels Handpumpe im Kühlsystem auf ca. 1 bar (15 psi) erhöhen.
Bei Druckabfall am Manometer Leitungen und Anschlüsse auf Undichtigkeiten
überprüfen.
Kühlerverschluss prüfen
Kühlerverschluss abmontieren und am Adapter lt. Skizze montieren.
Druck auf ca. 1 bar / 15 psi (im Kühlerverschluss eingeschlagen) mittels Handpumpe
erhöhen.
Kühlerverschluss muss öffnen.
Motor 4TNV98-ZVNS
4-25
