SECUTEST|B , B
ASE ASE

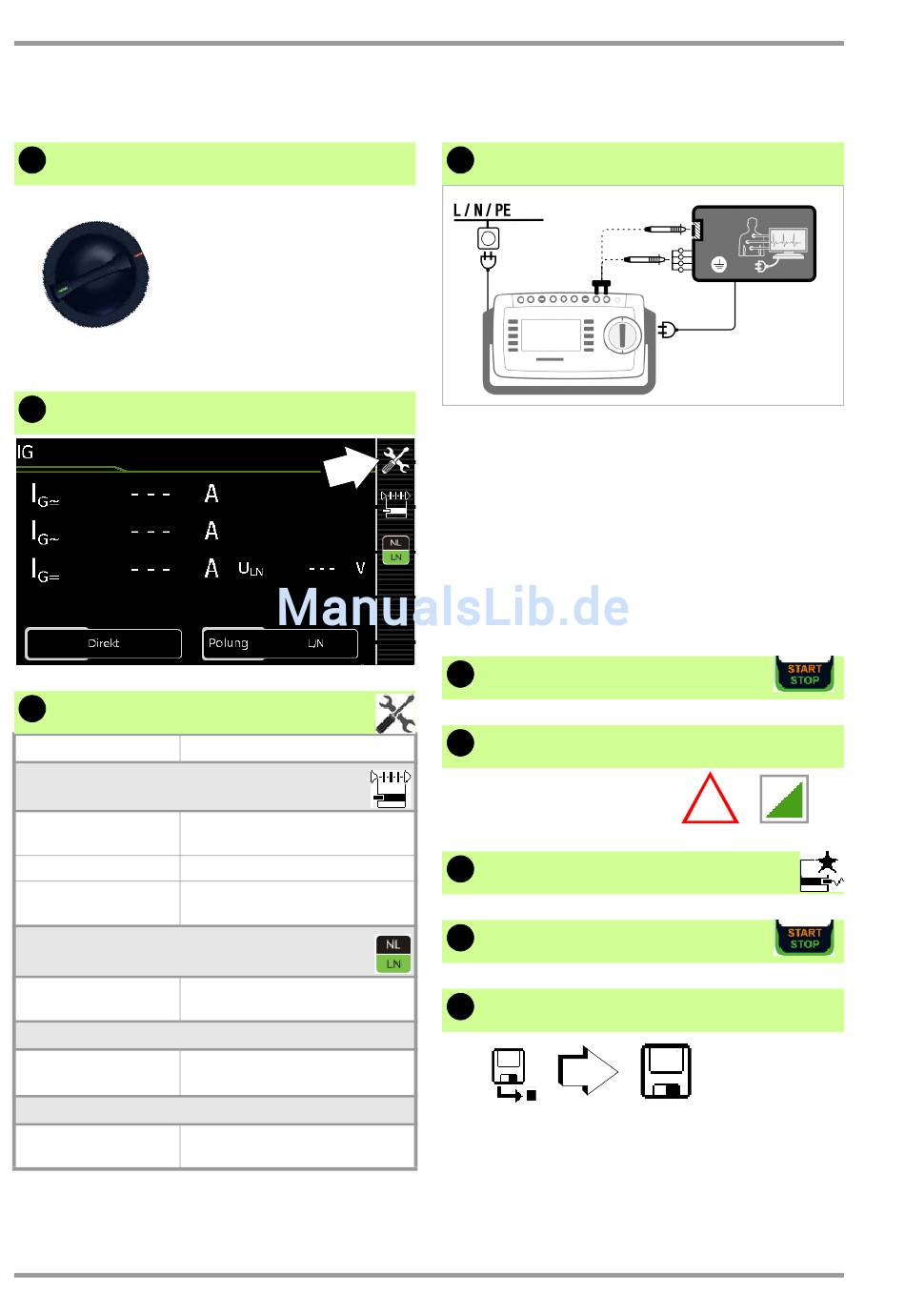

8.6 IG – Geräteableitstrom
1 Messfunktion wählen
IG
2
Parameter wählen
3 Parameter einstellen
Messparameter
Messart
Direkt
Differentiell
Alternativ
Polung – nur bei Direkt und Differenz
L/N oder N/L
U(Soll) – nur bei Alternativ
110 V, 115 V,
220 V, 230 V, 240 V
Frequenz(Soll) – nur bei Alternativ
48 Hz ... 400 Hz
16
10 und X
TRA
Bedeutung
Direktes Messverfahren (über
Prüfdose), Sondenkontakt optional
Differenzstrommessverfahren
Ersatz-Ableitstrommessverfahren
mit Sondenkontakt
Auswahl der Polarität der Prüf-
spannung
Auswahl der Netzspannung als
Prüfspannung
Auswahl der Netzfrequenz als
Prüffrequenz
4 Prüfling anschließen
➭ Schließen Sie den Prüfling an die Prüf-
dose an.
➭ Kontaktieren Sie mit der Prüfsonde P1
berührbare leitfähige Teile, die nicht mit
dem Schutzleiter verbunden sind.
➭ Bei Prüflingen mit Anwendungsteilen:
Kontaktieren Sie mit der Prüfsonde P1
zusätzlich die kurzgeschlossenen Ein-
gänge für die Anwendungsteile.
5
Prüfung starten
6 Netzspannungswarnung bestätigen
Direkt & Differentiell:
7 Messwerte zwischenspeichern
8
Prüfung stoppen
9
Messungen unter ID-Nr. abspeichern
Einzelmessungen
Direkt / Alt
!
