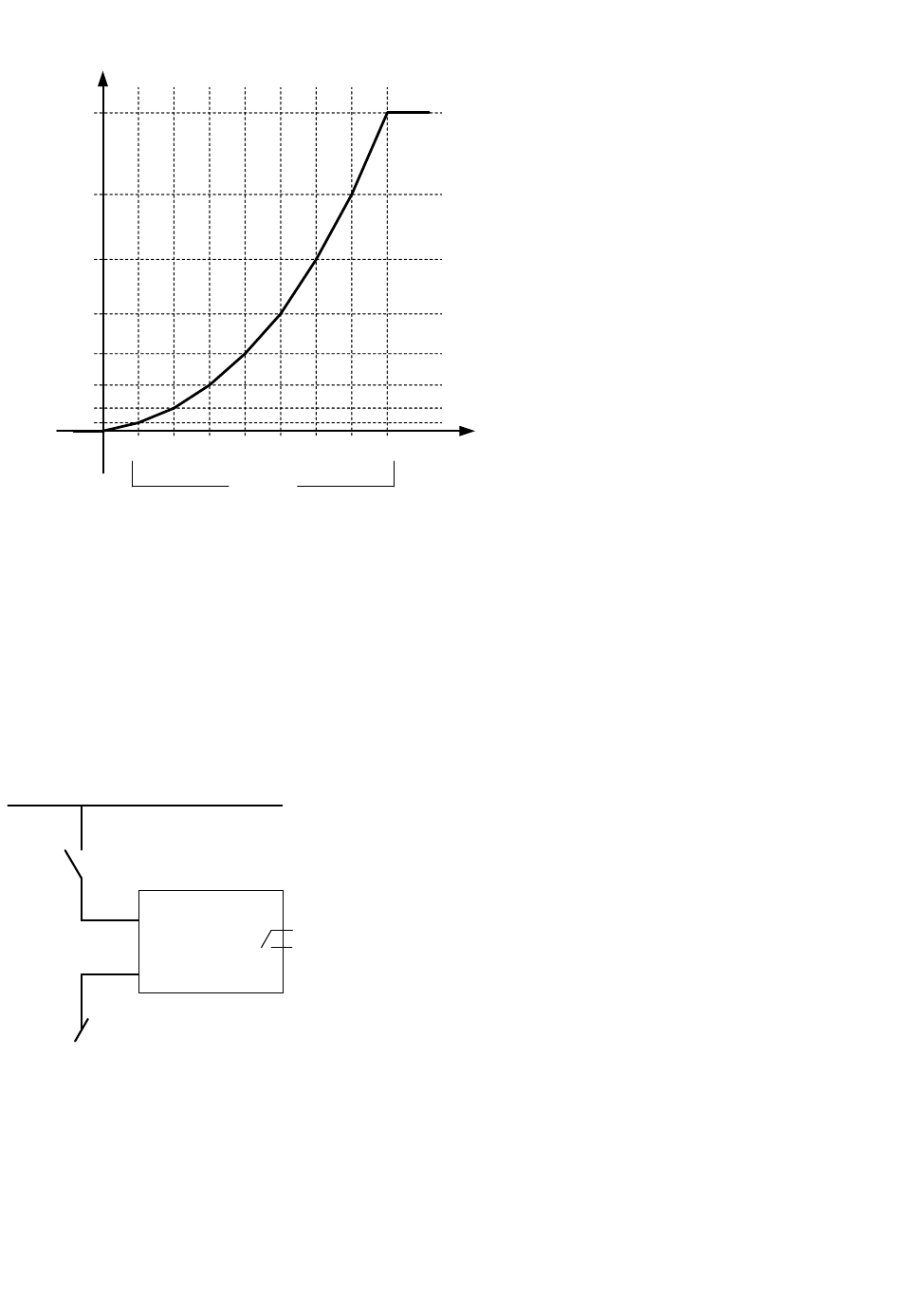

Beispiel für eine konfigurierbare RMI-Kurve
Resistance
(Ω)
Setpoint 8
Setpoint 7
Setpoint 6
Setpoint 5
Setpoint 4
Setpoint 3
Setpoint 2
Setpoint 1
1
2
6.38 Auswahl der Eingangsfunktion
Digitale Eingangsalarme können auf zwei Arten konfiguriert werden. Arbeits- oder Ruhestromprinzip.
Die folgende Zeichnung zeigt einen Digitaleingang, der als Alarmeingang verwendet wird:
1. Ruhestromprinzip (NC, normally closed) Ein Alarm wird beim Abschalten des Eingangs ausgelöst.
2. Arbeitsstromprinzip (NO, normally open) Ein Alarm wird beim Einschalten des Eingangs ausgelöst.
ANMERKUNG
Die Ausgangsfunktion des Relais kann auf Arbeitsstrom (ND), Ruhestrom (NE), M-Logic / Grenzwertrelais, Hupe
oder Sirene eingestellt werden.
Alarm
input
Multi-line 2
Dig in
Com
6.39 Drahtbrucherkennung
Ist eine Drahtbruchüberwachung der Sensoren/Leitungen notwendig, kann jedem individuellen Eingang ein Alarm zugeordnet
werden. Liegt der gemessene Eingangswert außerhalb des definierten Messbereichs, wird er als Kurzschluss oder Drahtbruch
angenommen. Ein Alarm mit einer konfigurierbaren Fehlerklasse wird aktiviert.
