Nach einigen Sekunden verringert das System wieder etwas die Last, jedoch nur um die Hälfte der vorangegangenen
Lastaufschaltung. Die Verstärkung wird sofort wieder erhöht, aber diesmal nur halb so stark, weil die Laständerung nur halb so groß
ist. Die Steigerung nimmt dennoch in einem Zeitraum von 15 Sekunden wieder ab.
7.4.3

Kompensation der Abweichung vom Sollwert

Diese Funktion soll Überschreitungen minimieren. Insbesondere ein langsames Kühlwassersystem, bei dem der Sollwert oft sehr
nah an der Abschaltgrenze liegt, kann nur schwer rechtzeitig reagieren, um eine Abstellung zu vermeiden. Diese Funktion erhöht
die Verstärkung drastisch, wenn der Istwert den Sollwert um mehr als die eingestellte Totzone überschreitet. Aber je weiter der
Istwert vom Sollwert entfernt ist, desto geringer wird die Verstärkung. Wenn der Istwert unter den Sollwert fällt, arbeitet die Funktion
invertiert. Bei der invertierten Version ist die Verstärkung gering, wenn Ist- und Sollwert nah aneinander sind. Aber wenn sie weit
auseinander sind, ist die Verstärkung groß. Dadurch soll vermieden werden, dass im System Regelprobleme auftreten.

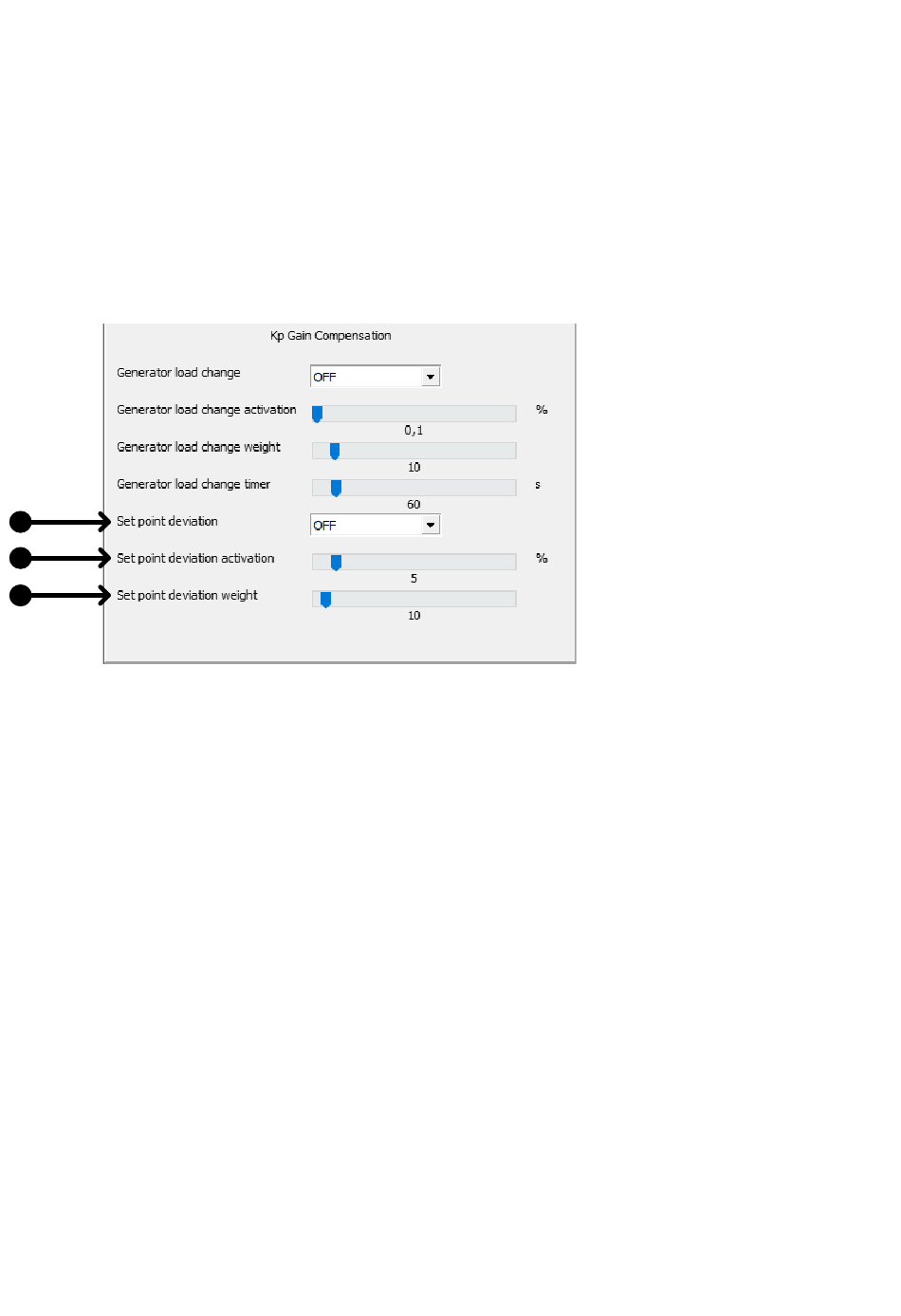

Erläuterung der Einstellungen
1
2
3
1. Sollwertabweichung: Aktiviert/deaktiviert die Kompensation der Abweichung vom Sollwert.
2. Aktivierung der Sollwertabweichung: Abweichung, Totzone Solange der Istwert nicht um mehr als die unter diesem
Parameter eingestellte Totzone vom Sollwert abweicht, wird diese Funktion nicht aktiviert.
3. Wichtung der Sollwertabweichung: Die Verstärkungssteigerung basiert auf der Sollwertabweichung im Vergleich zum
Nennwert. Dieses Verhältnis wird mit dem Wichtungsfaktor multipliziert.
