Beispiel 1: Regenerierungstimer 1 (Kurzzeitunterbrechungszähler); Beispiel 2: Regenerierungstimer 2 (Langzeitunterbrechungszähler) - Deif AGC-4 Mk II Handbuch Für Konstrukteure

Mains failure
Delay
act. rec2
(2291)
Mains
Yes
condition OK
(2281-2284)
No
Delay act.
rec2 expires
(2291)
Mains
condition OK
(2281-2284)
Yes
Recovery Recovery
del.2
(2294)
Close
Mains
breaker
Nach Ablauf des TimersVerzögerung, Wiederherstellung aktivieren 2 startet der Langzeitunterbrechungszähler (Menü 2294
Wiederherstellungsverzögerung 2).

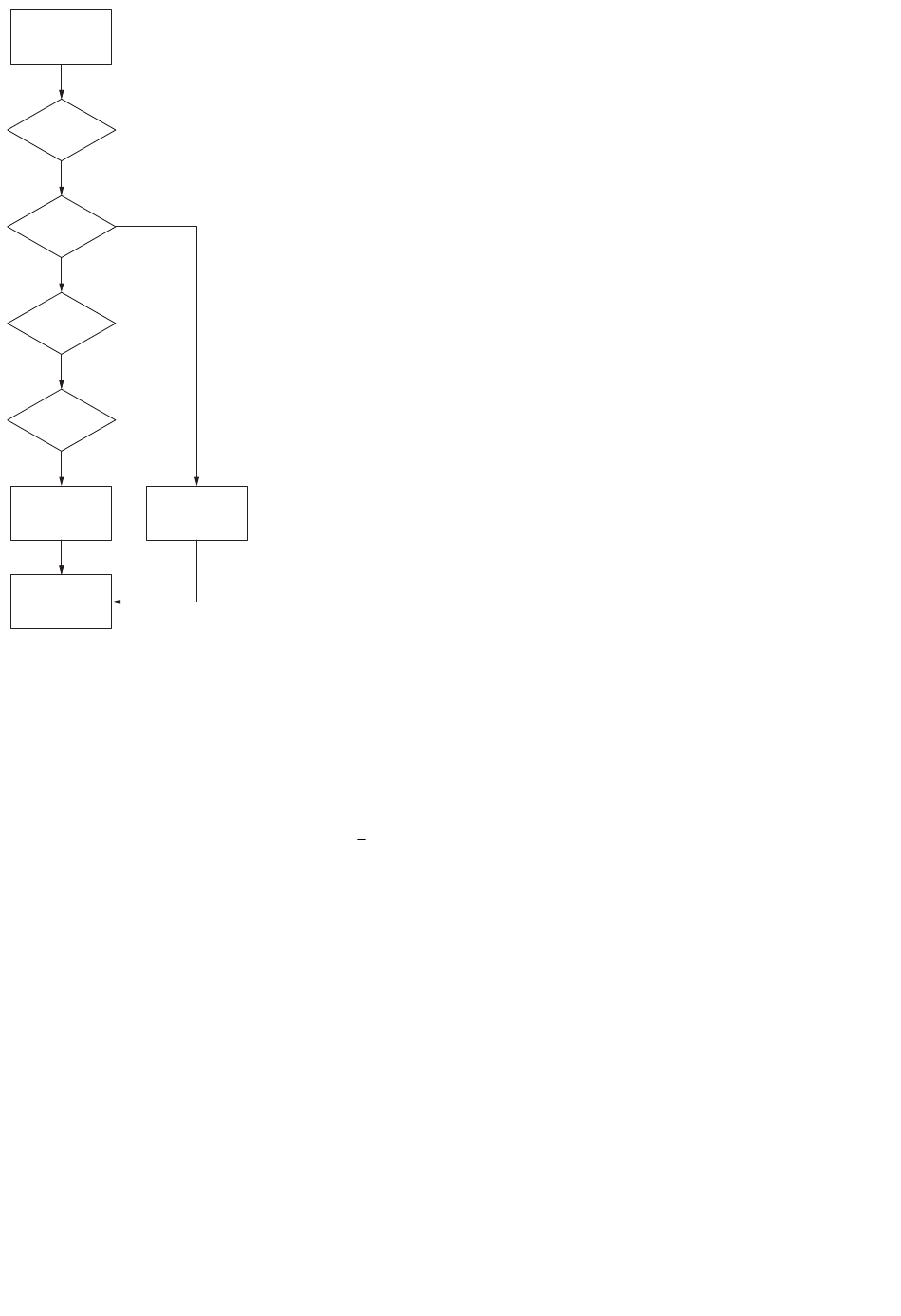

Beispiel 1: Regenerierungstimer 1 (Kurzzeitunterbrechungszähler)
• Menü 2291 = 3 s
• Menü 2292 = 5 s
Erklärung: Ist der Kurzzeitunterbrechungszähler auf <3 s eingestellt und sind Spannung und Frequenz nach Netzwiederkehr
innerhalb des zulässigen Bereichs, kann nach 5 s der Netzschalter geschlossen werden.
Beispiel 2: Regenerierungstimer 2 (Langzeitunterbrechungszähler)
• Menü 2291 = 3 s
• Menü 2294 = 60 s
Über den Langzeitunterbrechungszähler erfolgt die Wiederanbindung des Netzschalters, sobald Netzspannung und Netzfrequenz
unterbrechungsfrei innerhalb der Timereinstellung in Menü 2294 liegen (Wiederherstellungsverzögerung 2). Der Netzschalter kann
geschlossen werden.
ANMERKUNG Die Unterdrückungsparameter zur Netzschaltersynchronisierung sind standardmäßig deaktiviert.
DESIGNER'S HANDBOOK 4189341275B DE
