Wenn die Steuerung auf Lastübernahme (LTO) eingestellt ist und das Startsignal erzeugt wird, läuft das Aggregat an. Wenn eine
Wartung des Generators durchgeführt und zwei der Phasen vertauscht wurden, als der Generator wieder zusammengebaut wurde,
stellt die AGC einen Phasenfolgefehler fest. Da dieser an den Spannungsklemmen des Aggregates auftritt, wird die unter
Parameter 2153 eingestellte Fehlerklasse verwendet. Die Fehlerklasse ist auf „Auslösung und Stopp" eingestellt: Der Schalter wird
ausgelöst (wenn der Schalter nicht geschlossen ist, sendet die Steuerung kein Auslösesignal) und anschließend wird die
Stoppsequenz aktiviert. Wenn der Alarm quittiert wird, läuft das Aggregat wieder an, sofern das Startsignal noch anliegt.
In dieser Anlage könnte es zu einer Situation kommen, in der sich etwas im Netz verändert. Wenn die Netzgesellschaft Strom in das
Netz einspeist, die Phasenfolge am Netzanschluss geändert wird und die Netzausfall-Timer nicht auf den kleinen Stromausfall
reagieren, wird die Fehlerklasse unter Parameter 2156 verwendet. Es liegt ein Phasenfolgefehler an den Spannungsklemmen des
Netzes vor und die Fehlerklasse lautet „NS-Auslösung". Wenn der NS ausgelöst wird, startet das Aggregat, da ein NS-Auslösealarm
vorliegt und die Last keine Leistung aufweist. In der gleichen Anlage kann eine Wartung des Transformators stattfinden. Um die
Sequenz des Notstrombetriebes (AMF) zu testen, entfernt die Technikfachkraft die Sicherungen. Die AGC stellt dann fest, dass
keine Spannung anliegt, startet anschließend das Aggregat und nimmt die Last auf. Wenn die Technikfachkraft den Transformator
wieder zusammenbaut, vertauscht sie versehentlich zwei Phasen. Wenn die Sicherungen wieder eingesetzt werden, stellt die AGC
einen Phasenfolgefehler bei den Netzspannungen fest und läuft dadurch weiter, bis der Phasenfolgefehler behoben ist.
3.2.2

Standard-/Applikationen mit mehreren Steuerungen

In diesen Applikationen gibt es Steuerungen verschiedener Typen. Die drei verschiedenen Typen sind: Aggregat-,
Sammelschienenkuppelschalter- (SKS) und Netz-Steuerungen. Die Alarme der Phasenfolge befinden sich unter Parameter 2150.
Dort ist es möglich, sowohl die Alarme für einen Phasenfolgefehler als auch die der Phasendrehung zu konfigurieren.

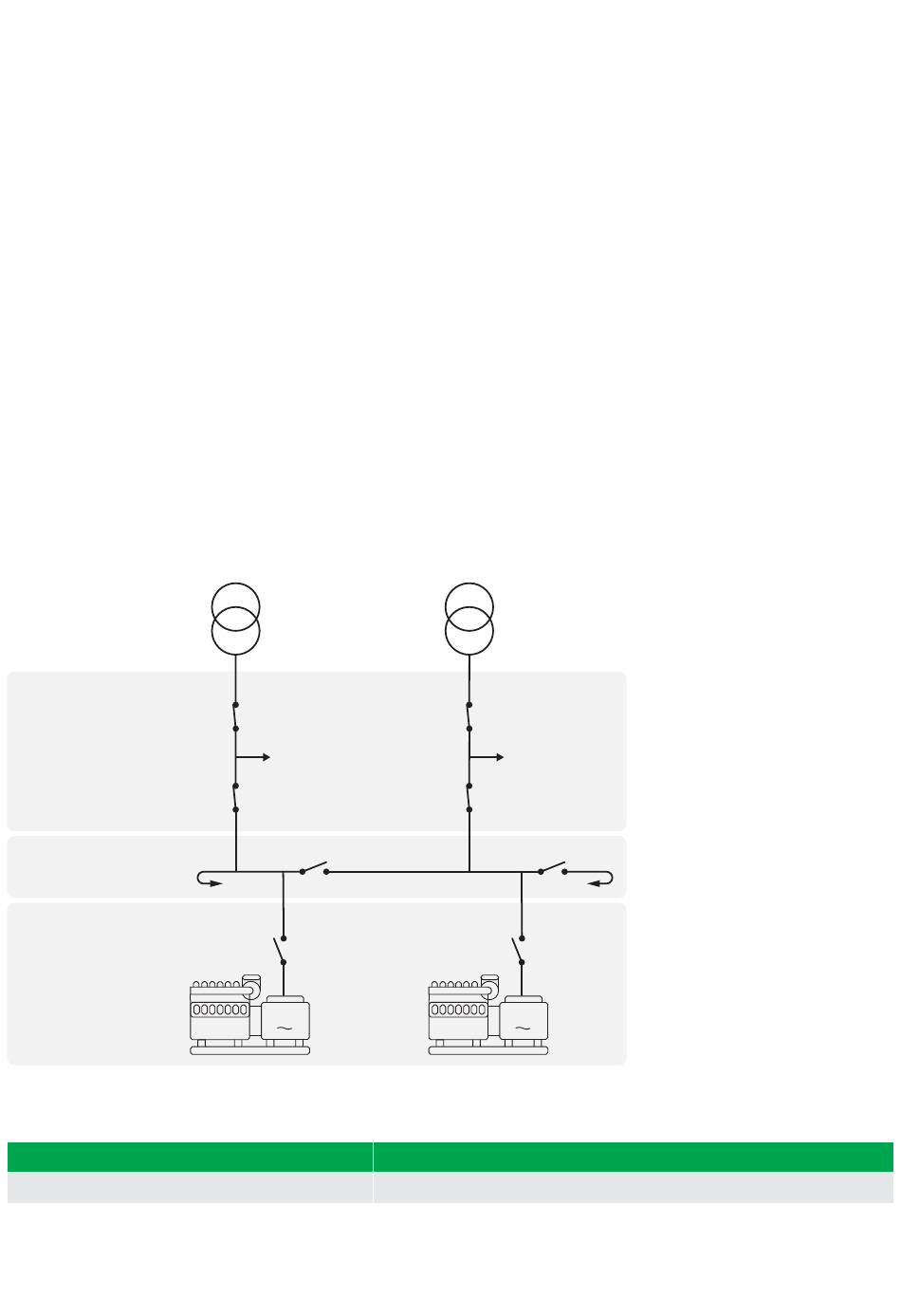

Die Alarme beziehen sich auf verschiedene Spannungsklemmen. Die verschiedenen Steuerungstypen und -modelle weisen
verschiedene Klemmen auf. Die folgenden Abbildungen und Tabellen helfen, zu erkennen, auf welche Spannungsklemme sich die
verschiedenen Alarme beziehen.
Mains controller
BTB controller
Genset controller
Für die Netzsteuerungen gilt die folgende Tabelle:
Spannungsklemmen Netz
79–84
ANMERKUNG
Die obige Tabelle gilt nur für Netzsteuerungen in Standard-Anlagen!
DESIGNER'S HANDBOOK 4189341275B DE
MB 17
TB 17
BTB 33
GB 1
G
MB 18
TB 18
BTB 34
GB 2
G
Spannungsklemmen Sammelschiene
85–89
Seite 69 von 202
