Rückmeldung „Motor läuft"

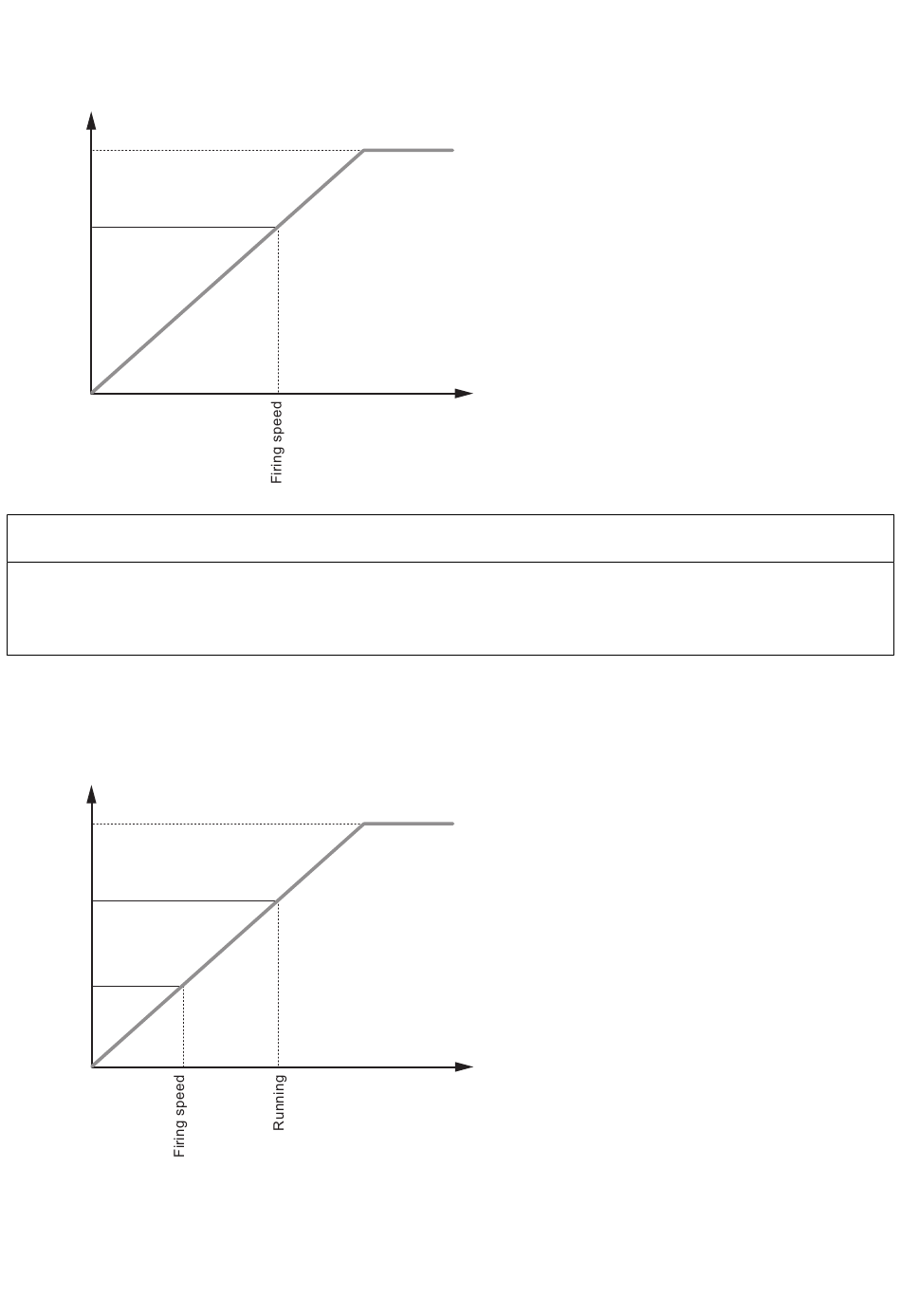

Die nachfolgende Zeichnung zeigt, wie die ‚Motor-läuft'-Rückmeldung bei Erreichen der Zünddrehzahl erkannt wird. Die
Werkseinstellung ist 1000 U/min (6170 „Motor-läuft"-Erkennung).
RPM
RPM
NOM
Running
feedback
menu 6173
Beschädigung des Anlassers
Die Werkseinstellung 1000 U/min ist höher als die Drehzahl des typischen Anlassers. Stellen Sie die Drehzahl nach Angaben des
Motorherstellers ein.
Eingang 'Anlasser ausrücken'
Die nachfolgende Zeichnung zeigt, wie der Sollwert für „Anlasser ausrücken" beim Zünddrehzahl-Niveau erfasst wird. Die
Werkseinstellung ist 400 U/min (6170 „Motor-läuft"-Erkennung).
RPM
RPM
NOM
Running
feedback
menu 6173
Remove
starter
menu 6174
ANMERKUNG Bei MPU-Messung (magn. Pickup) muss die Zähnezahl des Schwungrades in Menü 6170 eingestellt werden.
DESIGNER'S HANDBOOK 4189341275B DE
RPM
t
HINWEIS
RPM
t
