2.4.11 Netzbezugsregelung

Automatikbetrieb
Über die Netzbezugsregelung wird eine konstante Leistung ins Netz eingespeist. Die Leistung kann ins Netz geliefert oder vom Netz
bezogen werden. Sie ist in beiden Fällen konstant.
ANMERKUNG
Wenn eine konstante Leistung zum/vom Netz geregelt werden soll, muss diese Betriebsart verwendet werden.
Dieser Modus umfasst Leistungsimport sowie Leistungsexport.
Das Aggregat wird über einen Digitaleingang gestartet. Der Generatorschalter wird synchronisiert und die Leistungsregelung
beginnt. Die Leistung über den Netzschalter wird konstant gehalten, unabhängig von der Verbraucherleistung.
Der Stoppbefehl entlastet das Aggregat und öffnet den Generatorschalter. Das Aggregat wird nach der Kühlnachlaufzeit gestoppt.
Ein 4-20-mA-Messumformer wird zur Anzeige der vom Netz bezogenen Leistung verwendet. Siehe die Beschreibung zum
Messumformer für
Netzleistung.

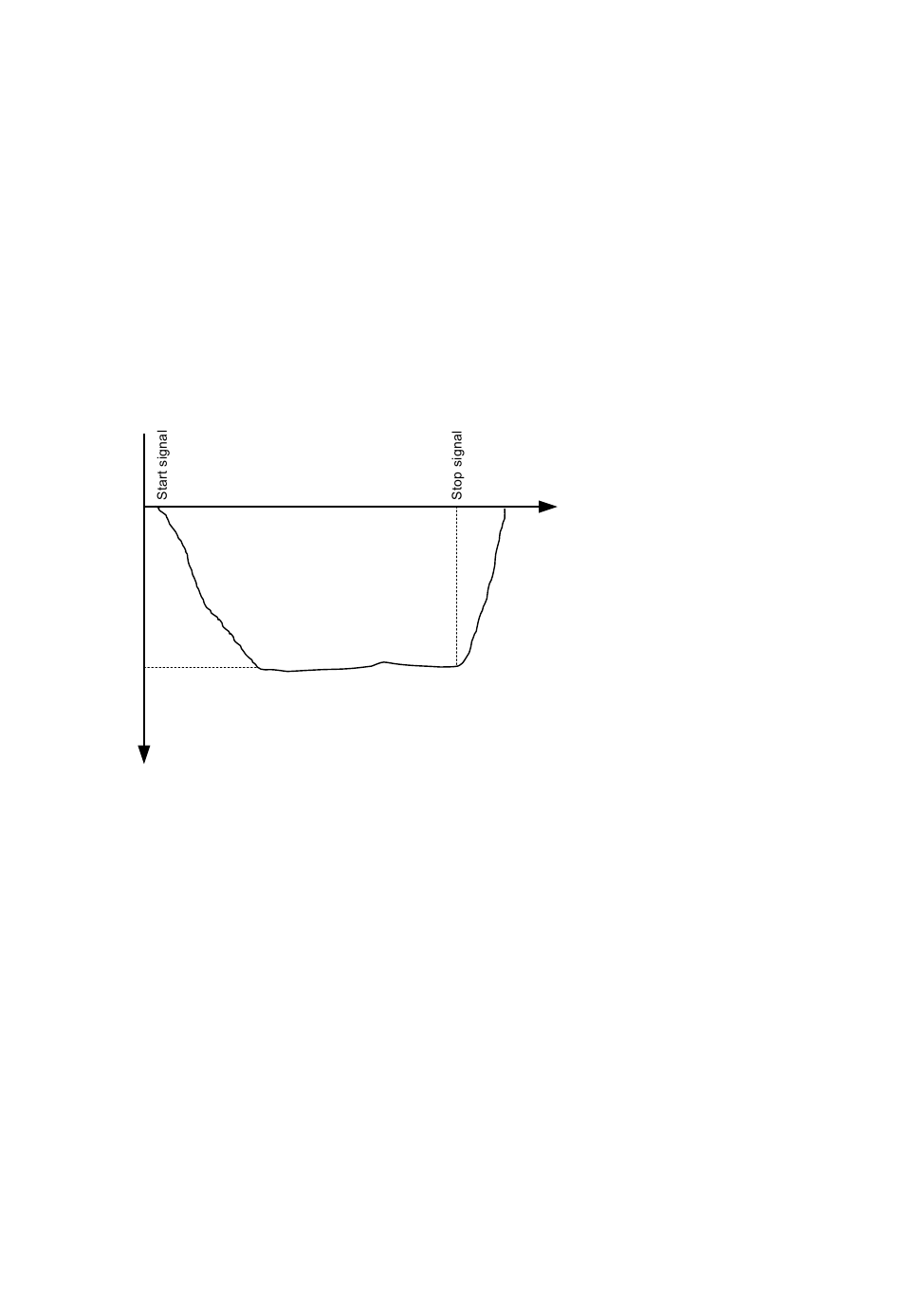

Beispieldiagramm Netzbezugsregelung
Mains power export
setpoint
kW
ANMERKUNG
Der Sollwert der Netzbezugsregelung kann auf 0 kW eingestellt werden. Das bedeutet, dass das Aggregat im
Netzparallelbetrieb ist, ohne Leistungsimport oder Leistungsexport.
Handbetrieb
Ist der Generatorschalter geschlossen und der Netzschalter geöffnet, verwendet die Steuerung die Nennfrequenz als Sollwert für
den Drehzahlregler. Ist zudem die Spannungsregelung aktiviert, wird die Nennspannung als Sollwert verwendet.
Im Parallelbetrieb erfolgt die Regelung anhand des Netzbezugssollwertes. Ist zudem die Spannungsregelung aktiviert, wird der
Sollwert als Leistungsfaktor oder Blindleistung geregelt (7050 Festleistungseinstellung).
ANMERKUNG
Eine allgemeine Beschreibung der verfügbaren Betriebsarten finden Sie im Kapitel Betriebsarten.
2.4.12 Messumformer für Netzleistung
In Applikationen mit Export/Lastübernahme (Netzbezugsregelung, Spitzenlast, Lastübernahme) ist der Stromfluss auf der
Primärseite des Netzschalters zu ermitteln. Wird in der Applikation eine Steuerung eingesetzt oder ein Messumformersignal in
einem Power-Management-System bevorzugt, ist es möglich, hierfür Multieingang 102 oder den CIO308 1.14 zu verwenden.
Nachfolgendes Einliniendiagramm zeigt einen TAS-331DG-Messumformer, der zur Messung der Leistung vor dem Netzschalter
eingesetzt wird, und diese als 4-20mA-Signal ausgibt.
DESIGNER'S HANDBOOK 4189341275B DE
Ramp up
t
Ramp down
Seite 26 von 202
