Einstellung - Deif AGC-4 Mk II Handbuch Für Konstrukteure

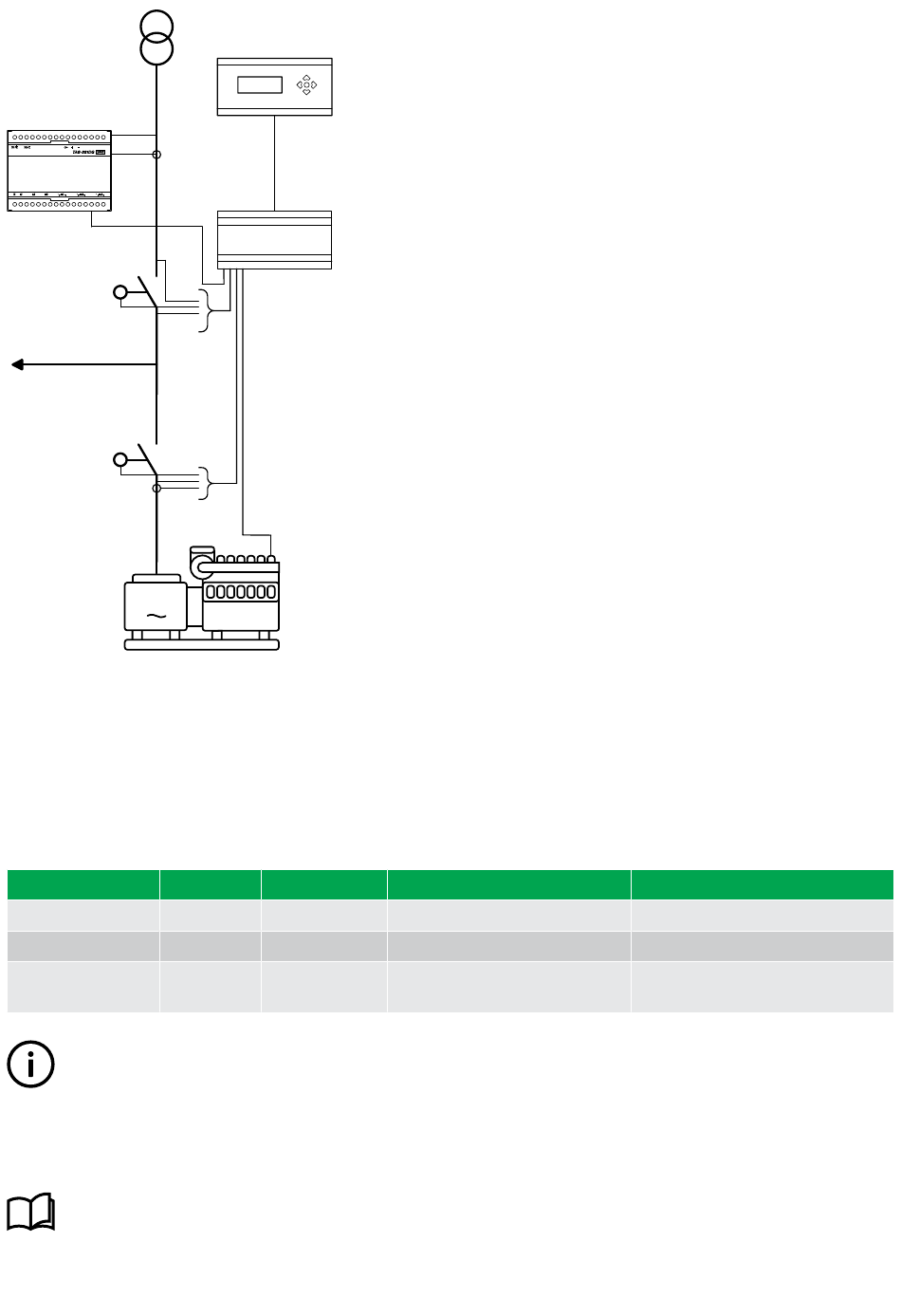

Mains
Transducer
(TAS-331DG)
Mains
breaker
(MB)
Consumers
Generator
breaker
(GB)
G
Diesel generator set

Einstellung

Wie bereits erwähnt, wird hierfür Multieingang 102 oder CIO308 1.14 verwendet.
Stellen Sie den Eingang auf 4–20 mA und bestimmen Sie den Messbereich des Messumformers unter Parameter 7261 und 7262.
Der Einstellungsbereich entspricht 4 mA min. und 20 mA max.
P-Messung von einem Wandler aus
Text Parameter
Wandlerbereich 7261
Wandlerbereich 7262
Netz P-Messung 7263
ANMERKUNG
* Die Skalierung (Parameter 9030) beeinflusst diesen Bereich. Der dargestellte Bereich basiert auf einer Skalierung von
100V-25000V.
ANMERKUNG Sobald die maximalen oder minimalen Messumformereinstellungen von 0 abweichen, benutzt die Steuerung das
Messumformersignal.
Zusätzliche Informationen
Die obigen Angaben beziehen sich auf eine Netzleistungsmessung für eine Aggregatsteuerung. Für eine Netzsteuerung,
sieheNetzfunktionen, Netzleistungsmessung in Option G5 Power Management.
DESIGNER'S HANDBOOK 4189341275B DE
Display
AGC Genset
Standard Bereich
0 kW 0 bis 20000 kW*
0 kW -20000 bis 0 kW*
Multi-Eingang 102 (Wandler)
Multieing.102
CIO308 1.14 (Wandler)
Beschreibung
Maximale Wirkleistung
Minimale Wirkleistung
Auswahl des Analogeingangs
Seite 27 von 202
