Der Timer in der obigen Abbildung ist eine Ausschaltverzögerung. D. h., wenn die Alarmursache nicht mehr vorliegt, bleibt das
Relais aktiviert, bis der Timer abläuft. Der Timer ist nur wirksam, wenn er als M-Logic / Limitrelais konfiguriert ist. Wenn er auf ein
Alarmrelaiseingestellt ist, wird das Relais deaktiviert, wenn die Alarmbedingungen verschwinden. Zudem wird der Alarm quittiert.

6.43 Step-Up- und Step-Down-Trafo

6.43.1 Aufwärtstransformator
In bestimmten Fällen ist die Anwendung eines Generators mit Aufwärtstransformator (eines so genannten Blocks) erforderlich. Die
Ursache dafür ist möglicherweise das Anpassen an die nächste Rasterspannung oder um die Spannung inkrementell zu erhöhen
und so die Verluste in den Leitungen zu minimieren und die Leitungsgröße zu reduzieren. Die Applikationen, in denen ein Step-Up-
Trafo erforderlich ist, werden vom ML-2 unterstützt. Folgende Funktionen stehen in dieser Applikation zur Verfügung:
1. Synchronisierung mit oder ohne Phasenwinkelkompensation
2. Angezeigte Spannungsmesswerte
3. Generatorschutzvorrichtungen
4. Sammelschienenschutzvorrichtungen

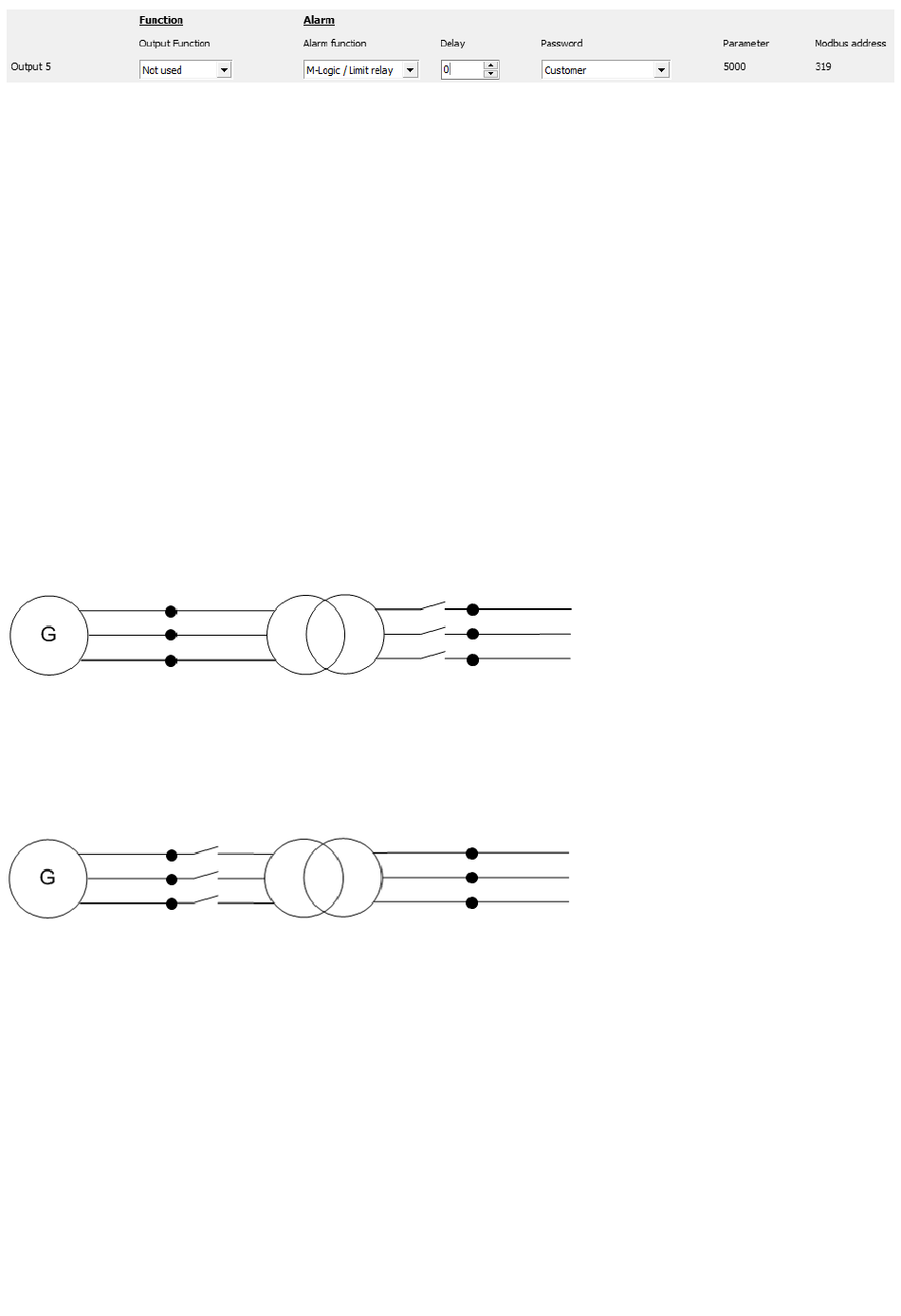

Das Diagramm eines Blocks wird nachstehend angezeigt
Generator-/Transformatorblock:
Üblicherweise befindet sich der Synchronisationsschalter auf der Hochspannungs (HV)-Seite, auf der Niederspannungs (LV)-Seite
befindet sich kein Schalter (oder nur ein manuell betätigter). In einigen Applikationen befindet sich der Schalter auch auf der LV-
Seite. Dies beeinflusst jedoch nicht die Einstellung im ML-2, solange der Schalter und der Aufspanntransformator beide zwischen
Generator, Sammelschiene und Punkten der Netzspannungsmessung des ML-2 positioniert sind. Die Messpunkte sind in den
Abbildungen oben und unten als schwarze Punkte dargestellt.
Die Phasenwinkelkompensation wäre kein Problem, wenn über den Step-Up-Trafo keine Phasenwinkelverschiebung erfolgte, in
vielen Fällen trifft jedoch genau dies zu. Die Phasenwinkelverschiebung wird in Europa mithilfe der Vektorgruppenbeschreibung
beschrieben. Statt der Vektorgruppe könnte dies auch als Taktnotation oder Phasenverschiebung bezeichnet werden.
ANMERKUNG Werden Spannungsmesswandler verwendet, müssen diese in die Gesamt-Phasenwinkelkompensation
aufgenommen werden.
Wenn ein ML-2 für die Synchronisierung verwendet wird, nutzt das Gerät das Nennspannungsverhältnis für den Generator und die
Sammelschiene, um so einen Sollwert für den Spannungsregler und das Spannungssynchronisierfenster zu berechnen (dU
Beispiel
Ein Aufspanntransformator mit 10000/400 V wird hinter einem Generator mit einer Nennspannung von 400 V installiert. Die
Nennspannung der Sammelschiene beträgt 10000 V. Jetzt beträgt die Spannung der Sammelschiene 10500 V. Der Generator wird
