Parameter
Spannungsniveau
(Fest/nicht einstellbar)
Stromniveau
(Sollwert/einstellbar)

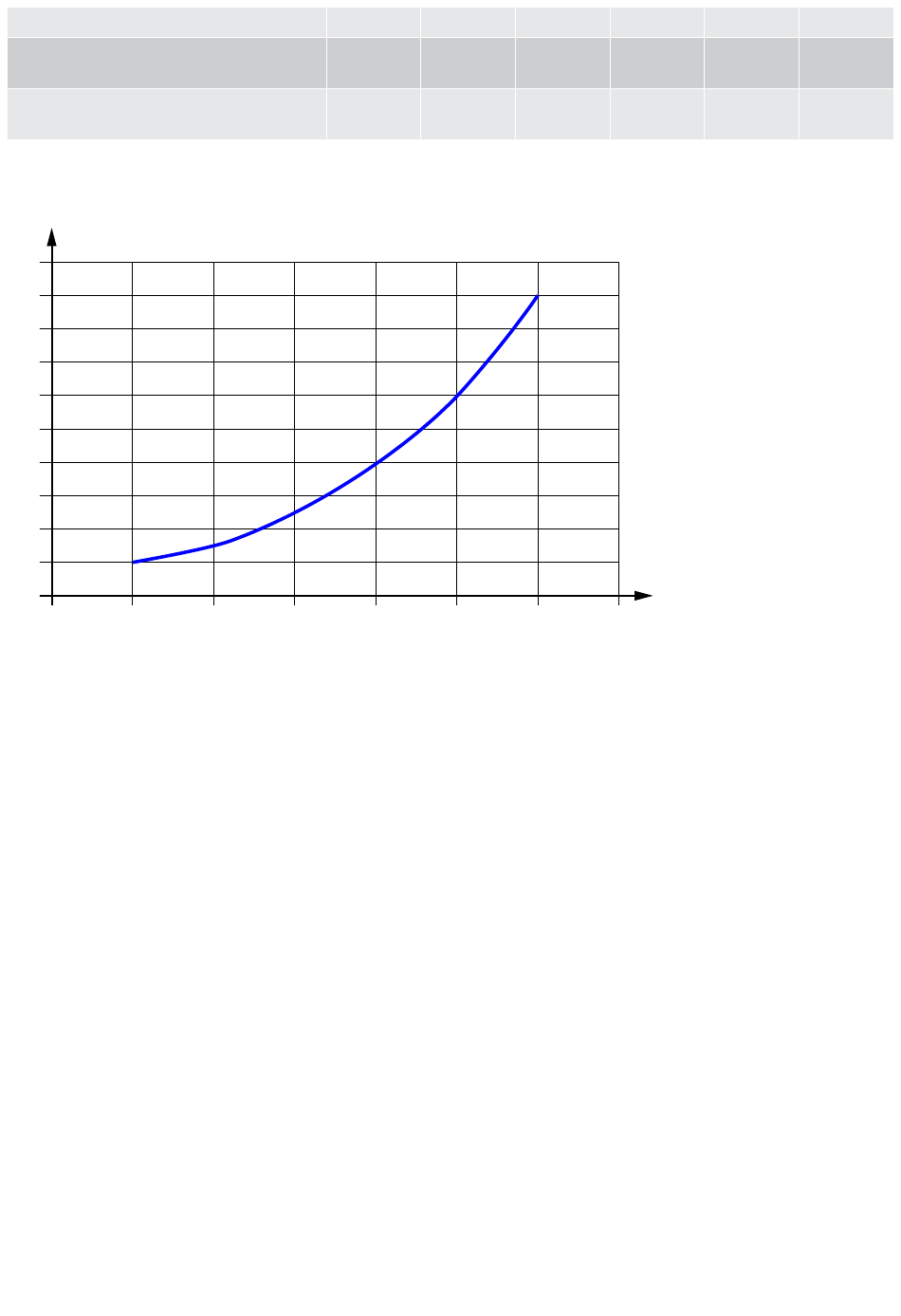

Die sechs Werte können dann zu einer Kurve übertragen werden, was leichter zu lesen ist:
Current [%]
140
130
120
110
100
90
80
70
60
50
40
40 50
Wenn die aktuellen Werte einen Punkt über der Kurve repräsentieren, sollte der Schalter ausgelöst werden. Die Kurve zeigt, dass
der Generatorschalter ausgelöst wird, wenn zwei Bedingungen erfüllt sind: Die Generatorspannung ist unter 50 % der
Nennspannung und der Strom ist 50 % über dem Nennwert.
Die Einstellung von Timer, Ausgängen und Fehlerklassen erfolgt in den Parametern 1111-1115. Der Timer in 1111 gibt an, wie lange
der Fehler bei der Limitüberschreitung andauert, bevor eine Aktion ausgeführt wird. Diese Aktion/Fehlerklasse wird in Parameter
1115 bestimmt und kann von der Warnung bis zur Abstellung reichen. Standardmäßig wird dies als Auslösung des
Generatorschalters eingestellt. Die Ausgänge können zur Aktivierung eines Relais verwendet werden. Dies ermöglicht es, ein Signal
von externen Anlagen bezüglich dieses spezifischen Alarms zu senden. Es ist möglich, zwei Relaisausgänge für den Alarm zu
konfigurieren. Die Schutzfunktion wird standardmäßig aktiviert, kann aber in Parameter 1114 deaktiviert werden.
3.5

Stromasymmetrie

Der Generator kann sich in einem Zustand befinden, in welchem er nicht seine Nennlast liefert, aber der Strom in einer der Phasen
sehr hoch ist. Das kann von einer Stromasymmetrie verursacht sein. Wenn eine Generatorlast asymmetrisch ist, ist der Stress für
den Generator höher als normal. Die Temperatur in einer der Wicklungen kann ebenfalls sehr hoch sein. Asymmetrische Last sich
auch entwickeln, wenn ein Kabel beschädigt oder verloren wurde oder wenn eine Sicherung für eine einzelne Phase durchgebrannt
ist. Um den Generator vor unnötigem Stress zu schützen, kann der Schutz gegen asymmetrisch Last verwendet werden. Dieser ist
in den Parametern 1501 bis 1506 zu finden. Parameter 1203 bezieht sich ebenfalls auf diese Parameter. Parameter 1203 definiert,
wie die Berechnungen auszuführen sind und er kann auf einen Nenn- oder Durchschnittswert gesetzt werden.
Wenn Parameter 1203 auf einen Nennwert gesetzt wird, verwendet die AGC den maximalen und den minimalen Strom und
subtrahiert die Werte. Dann vergleicht sie dies mit den in den Parametern 6003, 6013, 6023 oder 6033 (abhängig von den
aktivierten nominalen Einstellungen) eingegebenen Werten. Der Vergleich zum Nennstrom ergibt einen Prozentsatz, der mit
Parameter 1501 abgeglichen wird.
Beispiel: Ein Aggregat hat eine Nennleistung von 400 A und speist eine Last ein. Der Strom der drei Phasen ist wie folgt: 115 A, 110
A und 100 A. Die AGC verwendet den maximalen und den minimalen Strom, in diesem Fall 115 A und 100 A. Die Berechnung lautet
DESIGNER'S HANDBOOK 4189341275B DE
1101
50
50
60 70 80
1102 1103
60 70
55 65
90 100 110
1104 1105
80 90
80 100
Voltage [%]
Seite 73 von 202
1106
100
130
