werden. Die Sollwerte befinden sich in den Menüs 6230, 7080 und 8190. Bei der AGC-Netzsteuerung (Option G5) kann die
Rückmeldung "Feder gespannt" des KS anstelle der entsprechenden Rückmeldung des GS benutzt werden.
2. Digitaleingang: Pro Schalter wird ein freier Digitaleingang benötigt: Ein „Feder gespannt" Eingang für GS/KS und einer für NS.
Nach dem Öffnen des Schalters wird das Einschalten erst freigegeben wenn der Eingang aktiv ist. Die Eingänge werden in der
Utility-Software konfiguriert. Während die Timer ablaufen, wird die Zeit im Display angezeigt.
Werden beide Möglichkeiten gleichzeitig verwendet, müssen beide Bedingungen für das Schließen erfüllt sein.

LED-Anzeige

Während der Spannung der Feder blinkt die LED des jeweiligen Schalters gelb.
Benötigt der Schalter nach dem Öffnen Zeit für den Federaufzug, kann die AGC diese Verzögerung mit einkalkulieren. Das kann
über Timer gesteuert werden oder, abhängig vom Schaltertyp, über digitale Schalterrückmeldungen.

6.15.4 Prinzip der Schalter-Federspannzeit

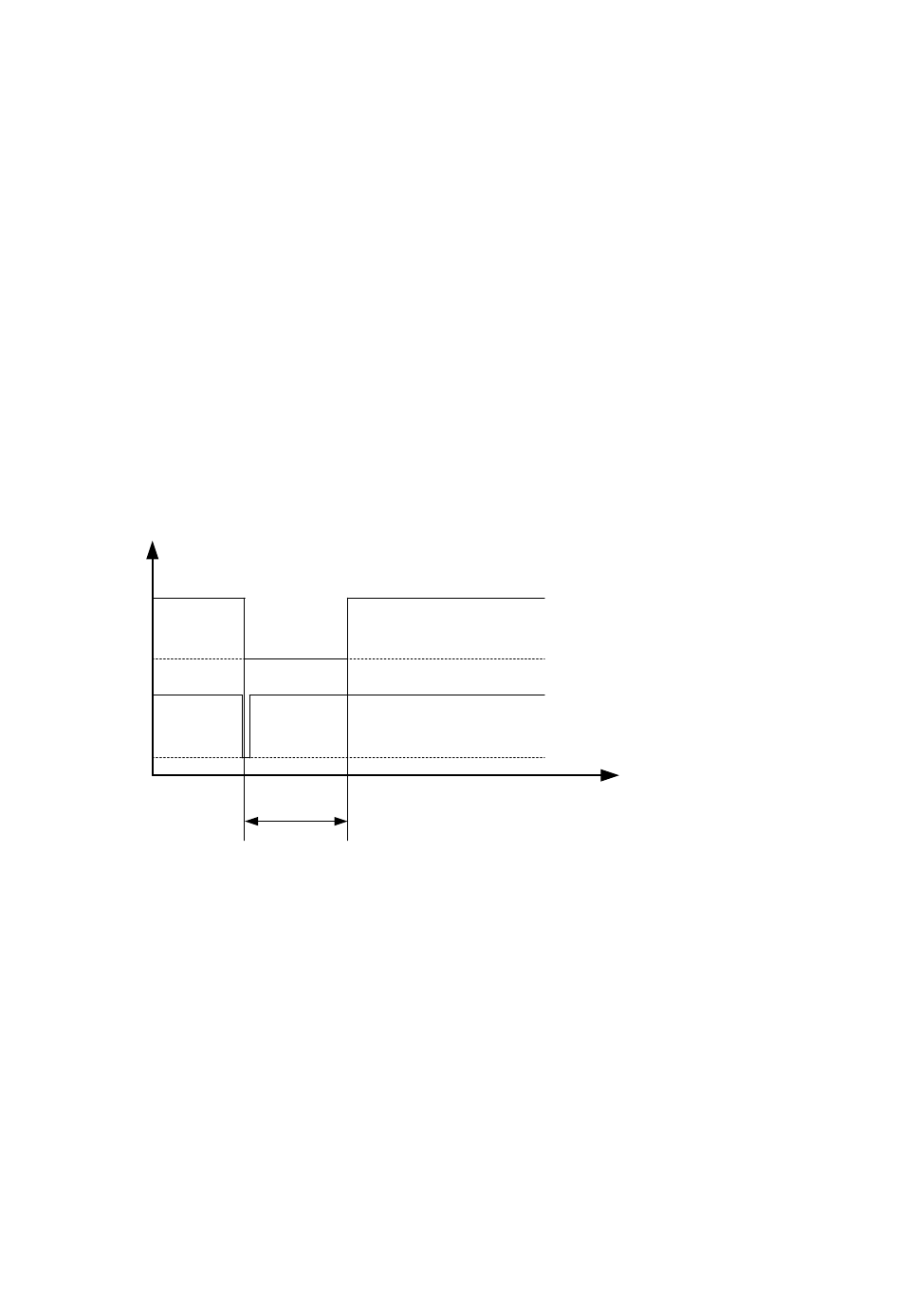

Das Diagramm zeigt eine AGC im Inselbetrieb, die über den AUTO-Start/Stopp-Eingang gesteuert wird.
Ablauf: Wird der ‚auto-start/stop'-Eingang deaktiviert, wird der GS geöffnet. Der Eingang AUTO start/stop wird sofort nach Öffnen
des Generatorschalters wieder aktiviert, z. B. vom Bediener über einen Schalter in der Schaltanlage. Die AGC schließt den Schalter
erst wieder, wenn die Federspannzeit abgelaufen ist. (Oder der Digitaleingang aktiviert ist - nicht dargestellt in diesem Beispiel).
Danach wird der GS geschlossen.
GB closed
GB open
Auto Start/stop ON
Auto Start/stop OFF

6.15.5 Getrennter Schalter

Die Funktion „Getrennter Schalter" wird verwendet, wenn der Testmodus des Schalters aktiv ist oder wenn der Schalter zu
Wartungszwecken ausgeschaltet wird. Sie informiert das System darüber, dass die physische Position des Schalters „geöffnet"
lautet – unabhängig von der Positionsrückmeldung des eigentlichen Schalters. Dadurch ist es möglich, den getrennten Schalter zu
betätigen, ohne das restliche System zu stören.
ANMERKUNG
Wenn die Funktion Getrennter Schalter aktiviert ist, erwartet die entsprechende Steuerung, dass der Schalter
physisch von der Sammelschiene getrennt wird. Auf diese Weise kann der Schalter unabhängig vom Zustand der
Sammelschiene sofort ohne Synchronisationsprüfung geöffnet und geschlossen werden.
Wenn der Schalter zu Wartungszwecken ausgeschaltet wird, erfolgt möglicherweise keine Positionsrückmeldung an die Steuerung,
wodurch ein Alarm Positionsfehler auftritt. Während sich der Schalter im Testmodus befindet, kann eine Technikfachkraft den
Schalter manuell bedienen, was jedoch den Alarm Schalter extern ausgelöst verursacht.
Wenn die genannten Alarme ausgelöst werden, während Getrennter Schalter aktiv ist, werden sie unterdrückt. Dazu wird ihre
Fehlerklasse auf Warnung geändert. Dadurch wird sichergestellt, dass der Alarm nicht andere Schalter im System stört.
DESIGNER'S HANDBOOK 4189341275B DE
Spring load time
t [sec]
Seite 134 von 202
