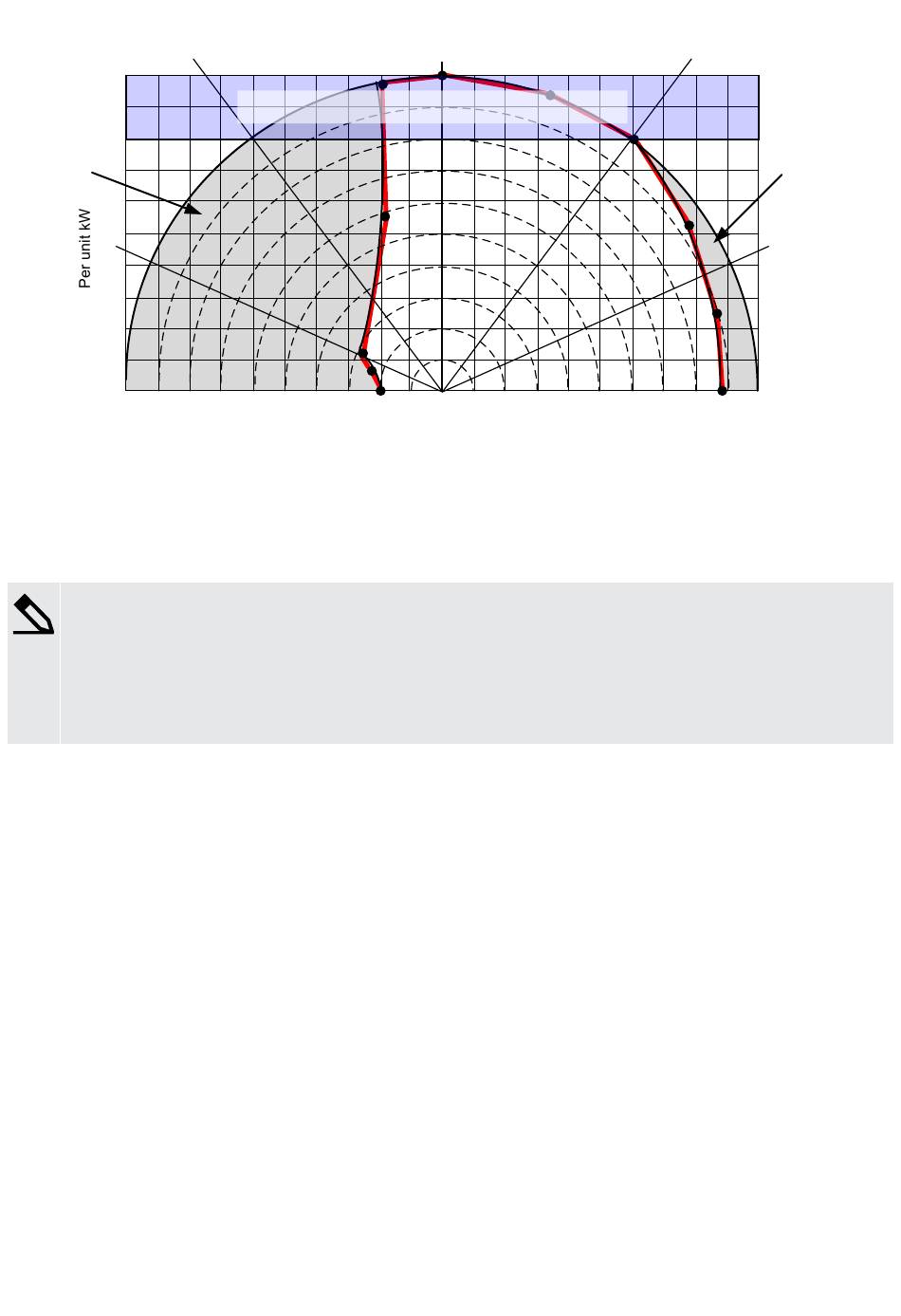

STEADY STATE ALTERNATOR REACTIVE POWER CAPABILITY CURVE
1.0
0.8
UNSTABLE
VOLTAGE
REGION
0.6
0.4
0.2
0.0
1.0
IMPORT (LEADING)
Die Last von 100 % des Generators ist der äußere Kreis und die Last von 100 % des Motors ist der Unterteil des blauen Blocks. Mit
dem Bediendiagramm ist es möglich, zu sehen, wo die Sicherheitslinie des Generators am nächsten zur LF-Linie 1,0 ist. In diesem
Bediendiagramm repräsentiert jede vertikale Linie 10 % und daher wird der Punkt am nächsten zu Leistungsfaktor 1,0 als 18 %
ausgewiesen. Mit den Nennwerten des Generators und des Motors können die Berechnungen ausgeführt werden.
Berechnung des Parameters 1521
Die Anzeige von 18 % wird verwendet. Der Generator verfügt über eine Nennleistung von 2500 kVA und der Motor hat
eine Nennleistung von 2000 kW. Der Abstand zwischen dem Messwert und der LF-Linie 1,0 repräsentiert einen
Rechenwert wie folgt: 2500 kVA * 18 % = 450 kvar
Die Einstellung von Parameter 1521 kann nun berechnet werden: 450 kvar / 2000 kW = 22,5 %
ANMERKUNG Dieser Schutz verhindert nicht die Überlastung des Motors. Zum Schutz vor Motorüberlastung konfigurieren Sie
die Generatorüberlastsicherungen in den Menüs 1450 bis 1490.
3.4 Spannungsabhängiger Überstrom
Der spannungsabhängige Überstrom ist ein Schutz für Generatoren ohne Permanentmagnet. Der Schutz wirkt, wenn es zu einem
Kurzschluss kommt und die Spannung abfällt. Wenn es zu einem Kurzschluss kommt, fällt die Spannung und der Strom nimmt
kurze Zeit lang zu und fällt danach auf ein niedrigeres Niveau. Das Niveau des Kurzschlussstroms kann unter den Nennstrom des
Generators fallen und der Kurzschluss wird daher nicht ausgelöst, was zu Personen- oder Sachschäden an der Anlage führen kann.
Wenn der Kurzschluss vorhanden ist, ist die Spannung niedrig. Dies kann für die Auslösung bei niedrigerem Strom verwendet
werden, wenn die Spannung niedrig ist.
Die Parameter hierfür sind 1101-1115. Die Einstellung der Sollwerte für die unterschiedlichen Niveaus erfolgt in den Parametern
1101-1106. Der Sollwert bezieht sich auf sechs unterschiedliche Stromniveaus und Spannungsniveaus. Alle Werte erfolgen in
Prozentsätzen, die in den Parametern 6000-6030 eingestellt werden. Die sechs Spannungsniveaus sind bereits festgelegt, daher
müssen nur die Stromniveaus eingestellt werden. Die sechs Sollwerte erzeugen eine Kurve, die in der unten stehenden Tabelle mit
einem Beispiel erläutert wird:
Die sechs verschiedenen Sollwerte wurden zu den in der unten stehenden Tabelle gezeigten Werten gesetzt.
DESIGNER'S HANDBOOK 4189341275B DE
0.8PF
Engine overload region for power factor = 0.8
0.8 0.6 0.4
1.0PF
18 %
0.2 0.0 0.2
Per unit kVAr
0.8PF
0.4 0.6 0.8
EXPORT (LAGGING)
1.0
0.8
ROTOR
OVERHEATING
REGION
0.6
0.4
0.2
0.0
1.0
