◦ Analogeingang 127, 129 131, 133
• Multi-Eingänge (M16.X)
◦ Analogeingang 127, 129 131, 133

Konfigurieren des Differenzialalarms

Der entsprechende Alarmsollwert wird unter den Parametern 4610-4660, 4680-4730 und 4750-4800 ausgewählt. Für jede

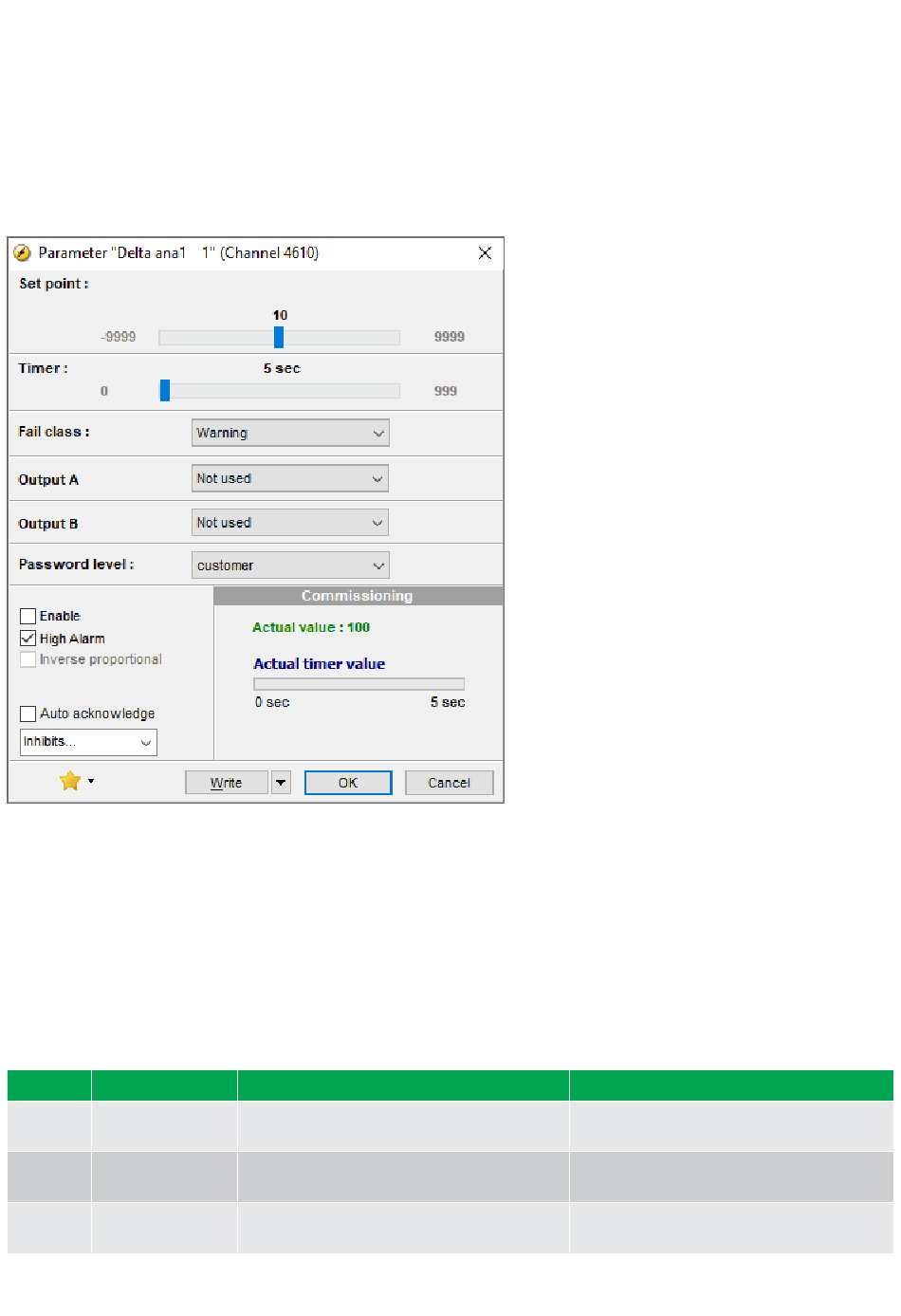

Differenzialmessung zwischen Analogeingang A und B kann ein zweistufiger Alarm konfiguriert werden. Der folgende Screenshot
zeigt die Parameter zur Konfiguration eines Alarms für die Differenzialmessung 1.
Verwendung der Differenzialmessung zur Erstellung eines zusätzlichen analogen Alarms
Wenn für Eingang A und Eingang B derselbe Messwert gewählt wird, verwendet die Steuerung den Wert des Eingangs für den
Differenzialmessungsalarm (und nicht den Differenzialmesswert, der 0 wäre).
6.47 Zähler
Es sind Zähler für verschiedene Werte enthalten, von denen einige bei Bedarf angepasst werden können, z. B. wenn die Steuerung
an einem vorhandenen Aggregat installiert ist oder ein neuer Schalter eingebaut wurde.
Die Tabelle zeigt die einstellbaren Werte und deren Funktion im Menü 6100 an:
Parameter Name
6101 Laufzeit
6102 Laufzeit
6103 GS Betriebsabläufe
DESIGNER'S HANDBOOK 4189341275B DE
Funktion
Offset-Einstellung des Zählers für die
Gesamtbetriebsstunden.
Offset-Einstellung des Zählers für die
Tausender-Gesamtbetriebsstunden.
Offset-Einstellung der Anzahl der GS-
Schaltspiele.
Anmerkung
Zählung beginnt, wenn die Motor-läuft-
Erkennung vorhanden ist.
Zählung beginnt, wenn die Motor-läuft-
Erkennung vorhanden ist.
Zählt bei jedem GS-Schließen-Befehl.
