Stoppbefehls geht das Aggregat von Nenndrehzahl auf Leerlaufdrehzahl, bevor es ganz abgestellt wird.
RPM
1500
t
START
300
Start

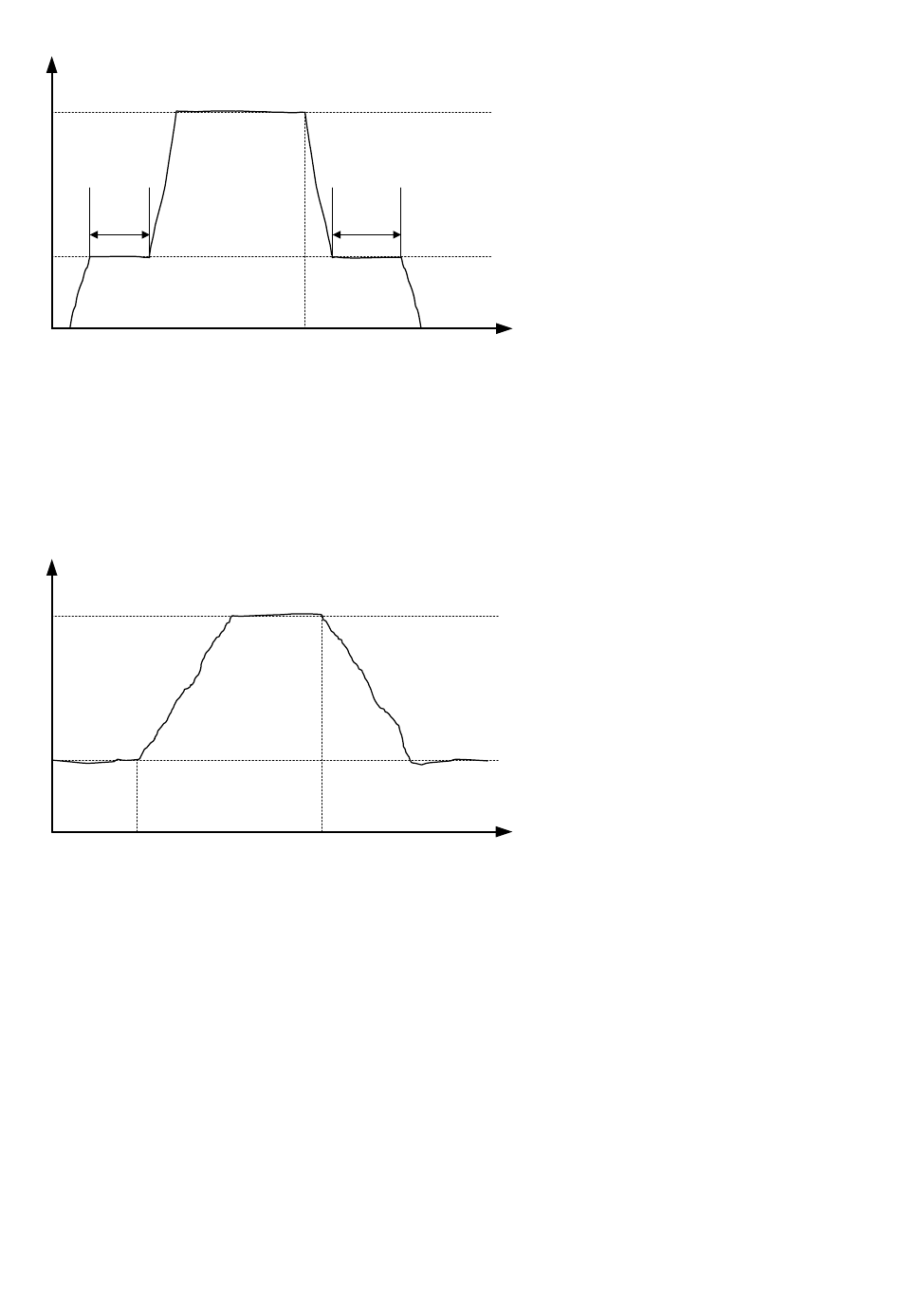

Leerlaufdrehzahl mit einem auf niedrige Drehzahl konfigurierten Digitaleingang
In diesem Beispiel müssen beide Timer deaktiviert sein. Die Leerlaufdrehzahl mit aktivierter niedriger Drehzahl wird im Leerlauf
verwendet, bis der Eingang für die niedrige Drehzahl deaktiviert wird. Anschließend regelt das Aggregat auf die Nennwerte.
Um das Aggregat am Abstellen zu hindern, muss der Digitaleingang ‚temp. control' eingeschaltet bleiben. In diesem Fall sieht die
Charakteristik wie folgt aus.
RPM
1500
300
Start
ANMERKUNG
Der Öldruckalarm (RMI Öl) ist mit Einstellung „EINyn" (ON) im Leerlaufbetrieb aktiviert.
6.3.3
Konfiguration von Digitaleingängen
Die Konfiguration des Digitaleingangs erfolgt unter E/A-Setup in der USW.
DESIGNER'S HANDBOOK 4189341275B DE
t
STOP
Stop
Stop
t
t
Seite 108 von 202
