2.4
Spannungsabhängige Cosφ/Q-Regelung (y2(x2) Statik)
2.4.1
Aktive Spannungsstützung
Die Funktion der aktiven Spannungsunterstützung wird als spannungsabhängige Cosφ/Q-Regelung (y2(x2) Statik) und Statikkurve 2
bezeichnet. Um die Netzspannung zu unterstützen, ändert die Funktion den Cosφ- oder kvar-Sollwert der Generatoren, wenn die
Netzspannung außerhalb gewisser Werte variiert. Das Ziel ist, dass beim Fallen der Netzspannung die Generatoren ihre Erregung
steigern und die Netzspannung unterstützen. Wenn die Netzspannung steigt, sinkt die Erregung der DGs, um weniger Blindleistung
(var) zu erzeugen.
Diese Funktion wird im Netzparallelbetrieb der Generatoren verwendet und läuft in einer der folgenden Betriebsarten: Festleistung,
Netzbezugsregelung oder Spitzenlast. Im Inselbetrieb ist sie nicht einsetzbar.
Prinzip der Spannungsunterstützung
In einem netzparallelen System sorgt die spannungsabhängige Cosφ-Regelung für eine dynamische Cosφ-Regelung in
Abhängigkeit von der Netzspannung. Der Zweck ist eine örtliche Netzunterstützung durch Minimierung des Blindstroms ins Netz.
Die Funktion wird mit nur einem aktiven Regler am Generator und einer variablen Kurve, die den Sollwert für den Regler definiert,
ausgeführt. Das stellt sicher, dass keine Reglerprobleme (zackeln) auftreten, was bei Kaskadenschaltung mehrerer Regler der Fall
wäre.

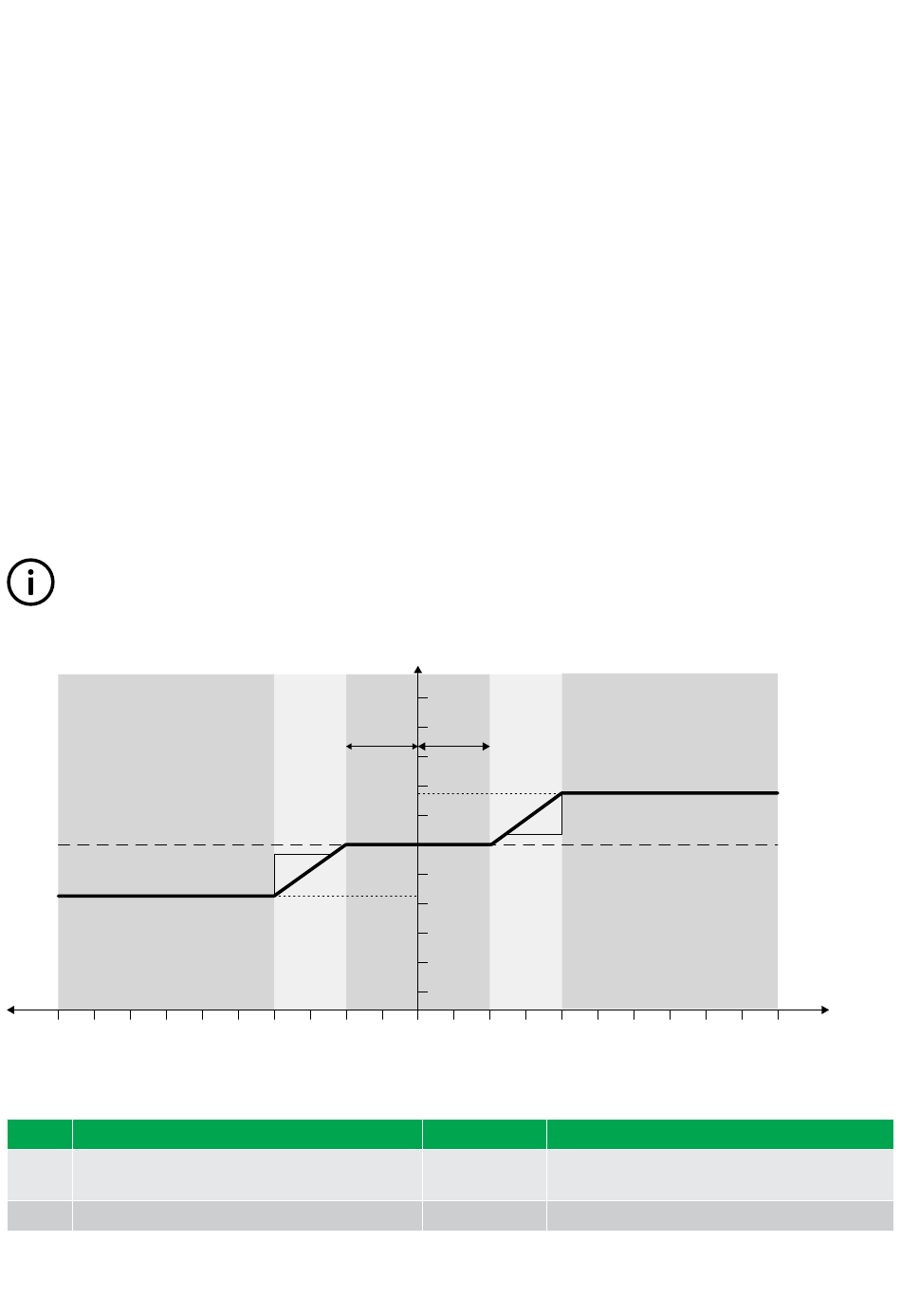

Das unten stehende Diagramm zeigt das Prinzip. Die gepunktete Linie zeigt die x-Achse (Spannungsabweichung, x2), und die
vertikale Linie (Cosφ, y2) die y-Achse. Der Sollwert für Cosφ beträgt in diesem Beispiel 0,90.
INFO
Wenn die Funktion aktiviert ist, verwendet der Regler den aktuellen Leistungsfaktor als Referenzwert für die Statikfunktion.
Der Regler verwendet diesen Wert so lange, wie die Funktion aktiv ist.
1
10
9
8
7
Das Diagramm umfasst die folgenden Bereiche:
Zone
Beschreibung
1
Max. Cosphi
2
Abnehmende Steigung
OPTION D1 4189341263C DE
DBL
SL
MIN
2
6
5
4
3
2
COS PHI
0.6 °C
DBH
MAX
SH
0.6 l
3
4
1
0
1
2
3
Spannung
90-96 %
96-98 %
Power factor set point
5
(Unom-Uact)×100/Uact [%]
4
5
6
7
8
Erweiterter Schutz, Statikkurve 2
Min. Cosφ Sollwert (7171) [Pf]
Min. Cosφ Richtung (7172)
Cosφ Steigung niedrig (7175)
0.9 l
9
10
Seite 7 von 16
