Deif AGC-4 Mk II Handbuch Für Konstrukteure Seite 180

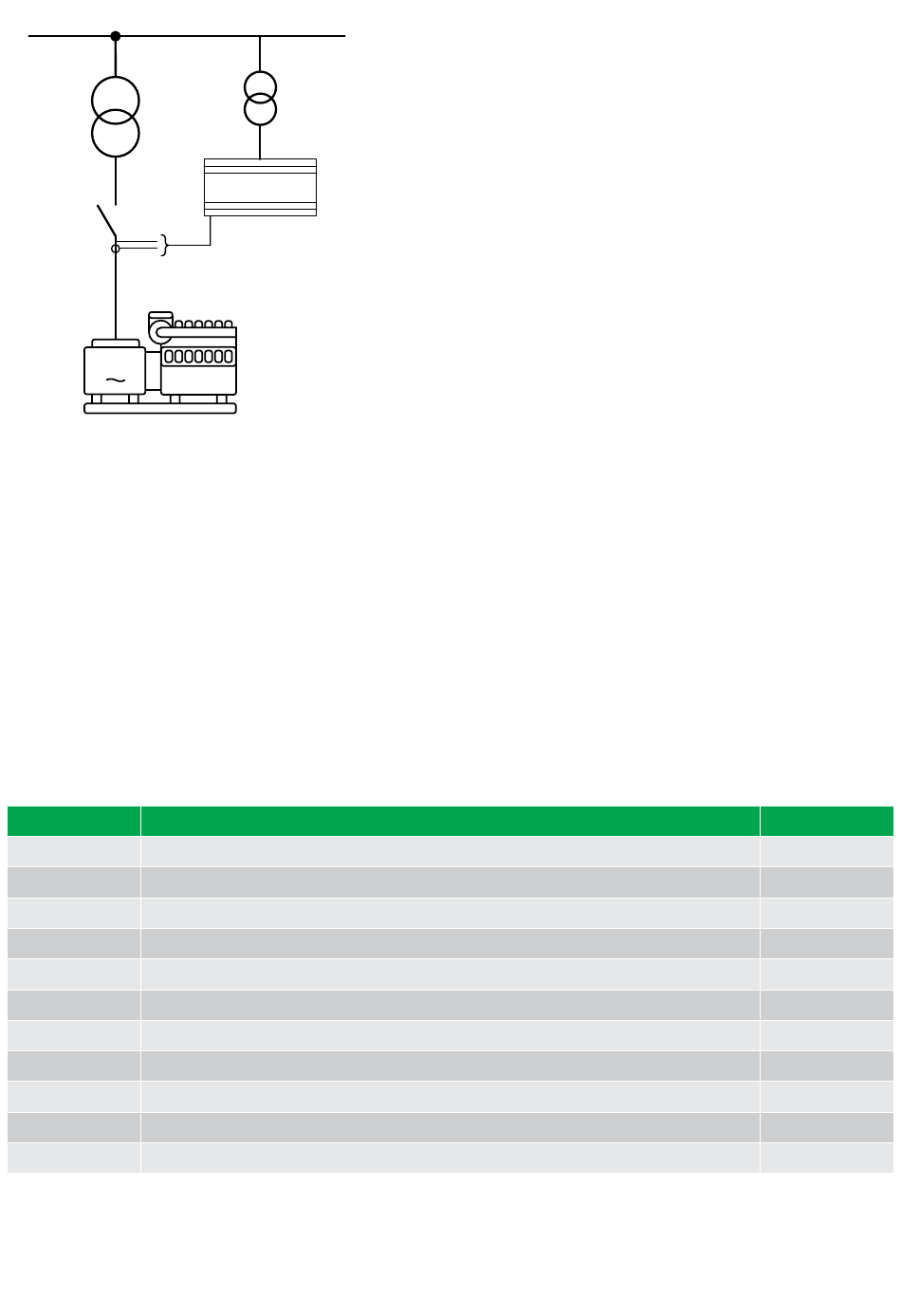

Busbar 10 kV
Dz4
10/0.4 kV
400 V AC
direct input
Current transformer
G
U = 400 V
GEN
I = 250 A
GEN
• Bei dem Transformator handelt es sich um einen Dz4 Step-Up-Trafo mit Nenneinstellungen von 10/0,4 kV.
• Der Generator verfügt über eine Nennspannung von 0,4 kV, einen Nennstrom von 250 A sowie eine Nennleistung von 140 kW.
• Der Messwandler verfügt über eine Nennspannung von 10/0,1 kV und keine Phasenwinkelverschiebung.
• Die Nennspannung der Sammelschiene (SS) beträgt 10 kV.
Da die Nennspannung des Generators 400 V beträgt, besteht in diesem Beispiel keine Notwendigkeit für einen Messtrafo auf der
LV-Seite. Der ML-2 kann bis zu 690 V bewältigen. Es ist jedoch weiterhin erforderlich, Stromtrafos auf der LV-Seite zu konfigurieren.
In diesem Beispiel verfügen die Stromtrafos über einen Nennstrom von 300/5 A.
Da es sich beim Aufspanntransformator um einen Dz4 handelt, liegt eine Phasenwinkelverschiebung von -120° vor.
Diese Einstellungen lassen sich über das Display oder die Utility Software programmieren. Sie müssen unter den in der Tabelle
aufgeführten Parametern vorgenommen werden:
Parameter Anmerkung
6002 Generator-Nennleistung
6003 Generator-Nennstrom
6004 Generator-Nennspannung
6041 LV-Messwandler, Primärseite (hier keiner vorhanden)
6042 LV-Messwandler, Sekundärseite (hier keiner vorhanden)
6043 Stromtrafo, Primärseite
6044 Stromtrafo, Sekundärseite
6051 HV (SS)-Messtrafo, Primärseite
6052 HV (SS)-Messtrafo, Sekundärseite
6053 HV-Nenneinstellung des Step-Up-Trafos
9141 Phasenwinkelkorrektur
ANMERKUNG Der ML-2-Regler kann die Spannungsstufen zwischen 100 und 690 V direkt regeln. Wenn die Spannungsstufe in
der Applikation höher oder niedriger ist, müssen Messwandler verwendet werden, die die Spannung in einen Wert
zwischen 100 und 690 V umwandeln.
DESIGNER'S HANDBOOK 4189341275B DE
Measurement
transformer
10/0.1 kV
Controller
300/5 A
Parameter
140
250
400
400
400
300
5
10000
100
10000
120°
Seite 180 von 202
