Alarm Kühlmittelheizung; Füllpumpenlogik; Parameter Im Menü 6550; Funktion - Deif AGC-4 Mk II Handbuch Für Konstrukteure

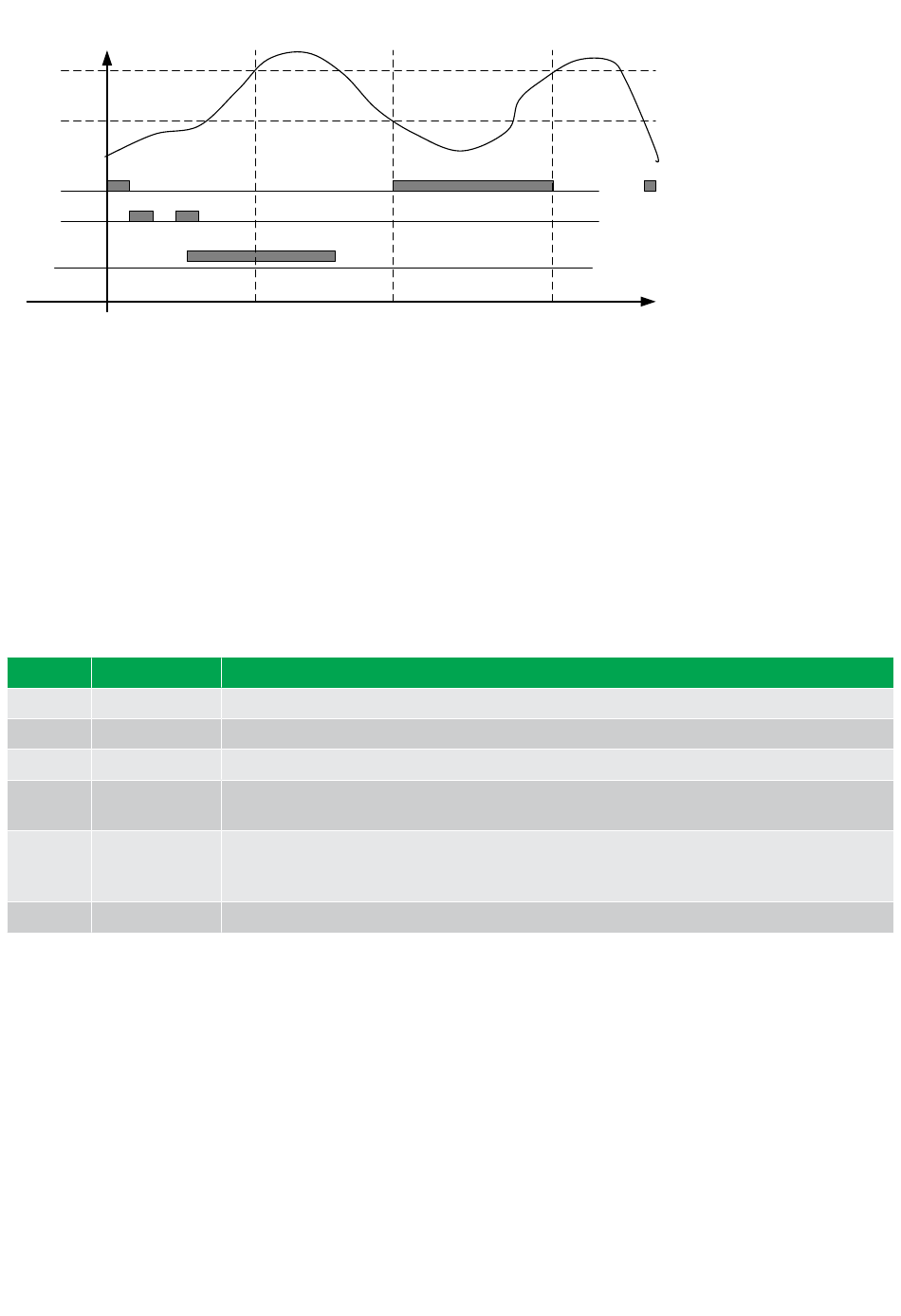

Prinzipschaltbild
43°C
37°C
Engine heater
relay
Start attempt
DG running
ANMERKUNG Die Kühlmittelheizung ist nur bei abgestelltem Aggregat aktiv.
6.9.1 Alarm Kühlmittelheizung
Fällt die Temperatur nach Überschreiten des Startsollwertes weiter, kann ein Alarm ausgelöst werden, sofern er im Menü 6330
konfiguriert wurde.
6.10 Füllpumpenlogik
Die Füllpumpenlogik steuert die Kraftstoffpumpe zwischen Vorrats- und Tagestank. Die Pumpe wird über definierbare Schaltpunkte
geschaltet. Die Start- und Stoppwerte werden über einen der 3 Multieingänge überwacht.
Parameter im Menü 6550
Parameter Name
6551 Startwert
6552 Stoppwert
6553 Füllüberwachung Verzögerungstimer vor Aktivierung des Füllüberwachungsalarms.
6554 Ausgang A
6555 Typ
6556 Fehlerklasse
Das Füllpumpenrelais kann in der M-Logic aktiviert werden.
ANMERKUNG
ANMERKUNG Das Ausgangsrelais muss als Limitrelais konfiguriert sein. Andernfalls tritt ein Alarm mit dem Einschalten des
Relais auf.
Die Darstellung zeigt das Füllen des Tagestanks. Start bei 20%. Stopp bei 80%.
DESIGNER'S HANDBOOK 4189341275B DE

Funktion

Startpunkt in Prozent.
Stopppunkt in Prozent.
Relais zur Steuerung der Füllpumpe. Das ausgewählte Relais wird unterhalb der Startpunktes ein-
und oberhalb des Stopppunktes ausgeschaltet.
Multieingang für die Füllstandsmessung.
Wählen Sie Multieingang bei 4-20 mA Signal.
Wählen Sie „Automatische Erkennung" bei RMI
Die Fehlerklasse des Füllpumpenalarms.
