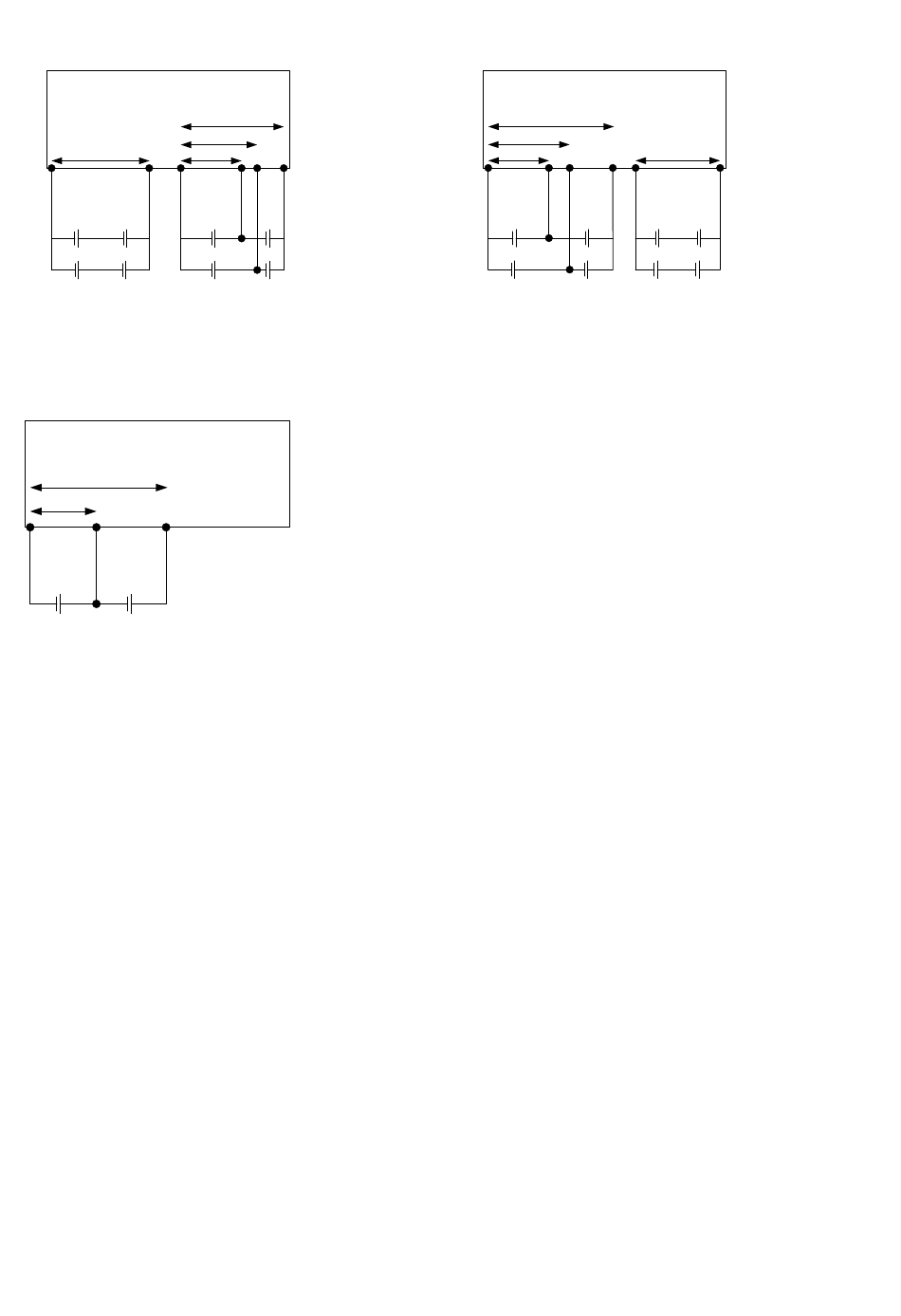

Application 6:
Multi-line 2
AUX
A B C
- + - +
- +
- +
Manoeuvre battery
Siehe Applikation 1 als Beispiel:
Application 1:
Multi-line 2
AUX
MI 1
A E B
- + - +
Start/Manoeuvre
battery
Die Netzteilspannung wird als Referenzspannung RF1 (Punkt A und B – Parameter 6432) verwendet. Multieingang 1 dient als
Messeingang T1 (Punkt A und E – Parameter 6431). Mit diesen Messwerten kann die Spannung zwischen E und B berechnet
werden. So erhalten Sie einen vollständigen Überblick über die Batteriespannungen, z. B.:
• Messwert A/B (RF1) = 21 V DC
• Messwert A/E (T1) = 12 V DC
• Berechneter Wert E/B (RF1 - T1) = 9 V DC
• Batterieasymmetrie = E/B - (RF1 × 1/2) = 9 - (21 × 1/2) = -1,5 V DC
ANMERKUNG Wird Applikation 3, 6 oder 7 verwendet, wird ein Multieingang für den Batterietest benötigt.
ANMERKUNG Es wird erwartet, dass die für die Batterieasymmetrie verwendeten Multieingänge auf 0 bis 40 V DC konfiguriert
sind.
ANMERKUNG Die Versorgungsspannung bezieht sich auf die Spannung an den Klemmen 1 und 2.
Batterieasymmetriealarm
Die Alarmeinstellung für Batterieasymmetrie 1 und 2 erfolgt in Menü 6440 und Menü 6450.
ANMERKUNG Der Sollwert in den Menüs 6440 und 6450 ist positiv. Der Alarm wird jedoch auch aktiviert, wenn die Berechnung
der Batterieasymmetrie negativ ist.

6.35 Schaltschrankfehler

Diese Funktion wird in zwei Parametern behandelt: 6500 „Schaltafl Blck" und 6510 „Schalttafl Stop". Die Funktionen werden über
einen konfigurierbaren Digitaleingang (‚Switchboard Error') aktiviert.
DESIGNER'S HANDBOOK 4189341275B DE
MI 3
MI 2
MI 1
E F D
- + - +
- +
- +
Start battery
Application 7:
Multi-line 2
AUX
MI 2
MI 1
A E F B C
- + - +
- + - +
- + - +
- + - +
Manoeuvre battery
MI 3
D
Start battery
