2.3 Montage des Gerätes
Die Steuerung ist für den Einbau in den Schaltschrank vorgesehen. Das DU-2 Display kann auf der Schaltschranktür installiert und
mit einem Displaykabel an die Steuerung angeschlossen werden.
2.3.1

Montage der Steuerung

Die Steuerung kann auf folgende Weise montiert werden:
1. Befestigung mit Schrauben auf der Rückseite des Schaltschrankgehäuses. Für diese Befestigungsart stehen sechs Bohrungen
zur Verfügung.
2. Direkt auf einer DIN-Schiene.
INFO
DEIF empfiehlt, die Montage mithilfe der Schrauben und Bohrungen durchzuführen.

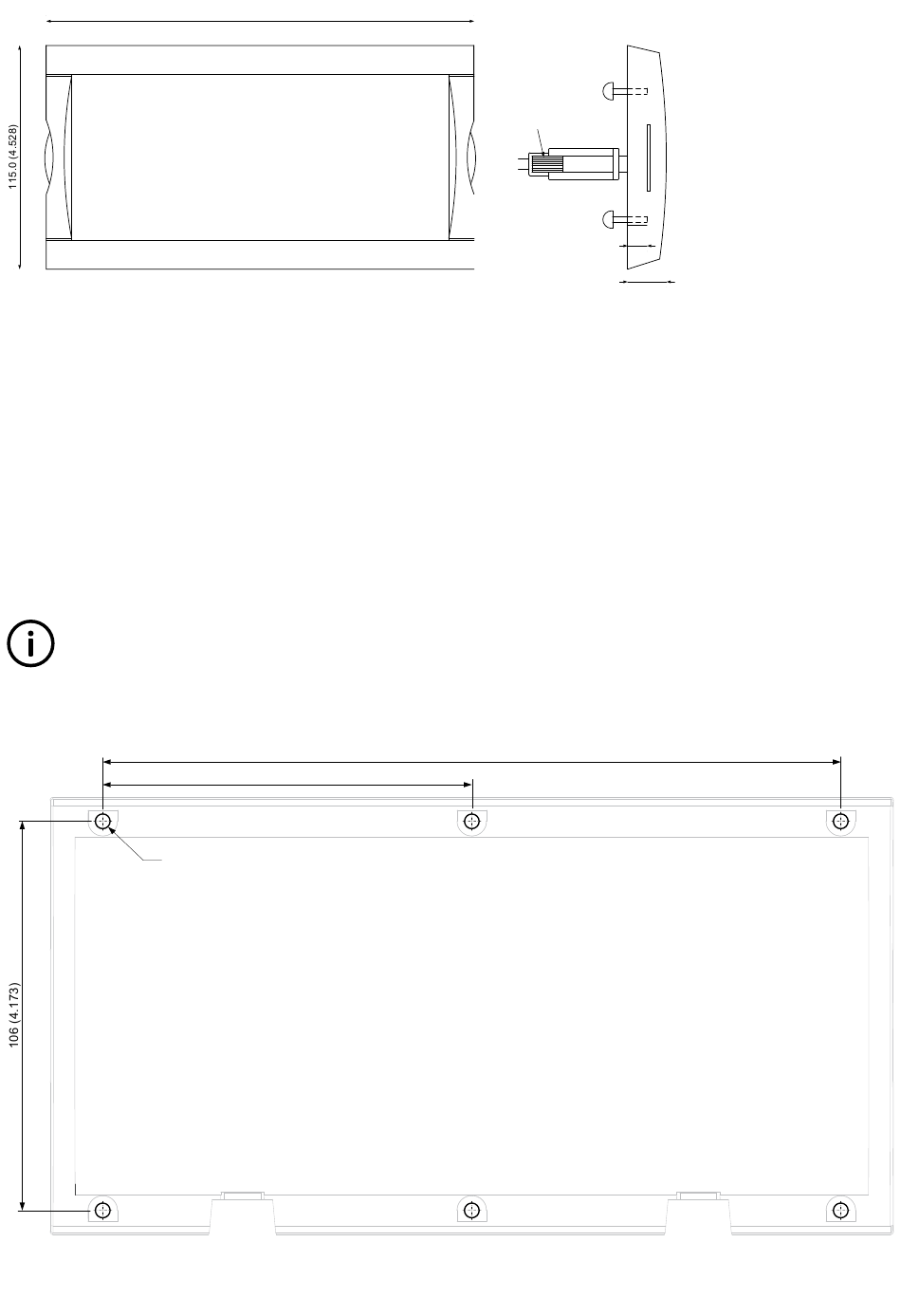

2.3.2 Bohrschema für die Montage der Steuerung
Ø4 (0.157) × 6
INSTALLATION INSTRUCTIONS 4189341269A DE
220.0 (8.661)
Display
100.6 (3.961)
0.2 Nm
9P Female
D-sub
connector
0.7 Nm
Screw M3
Bossard BN5687
or similar
201.2 (7.921)
Max. 10 mm
Min. 6 mm
20.0 (0.787)
