P-Grad-Betrieb; Prinzip Und Einstellung - Deif AGC-4 Mk II Handbuch Für Konstrukteure

100
80
60
40
20
0
0 10

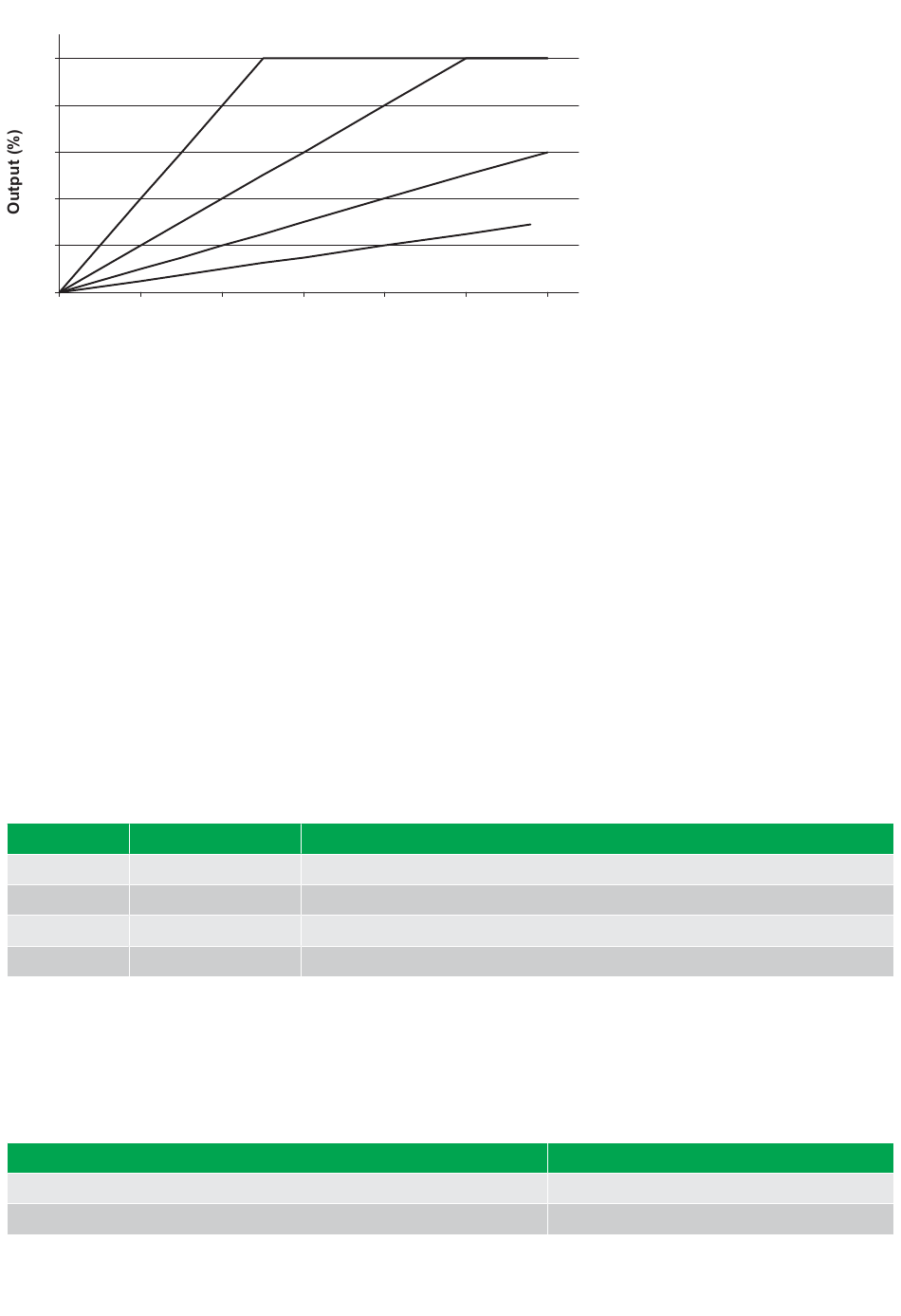

In diesem Beispiel haben wir eine Regelabweichung von 2% und einen eingestellten Kp = 20. Der berechnete Ausgangswert der
Steuerung ist 40%. Jetzt kann die Impulslänge für eine Periodendauer von 2500ms berechnet werden:
e(Abweichung) / 100 x t(Periode)
40 / 100 x 2500 = 1000 ms
Die Periodenzeit kann niemals kürzer als die Min.-Ein-Zeit sein.
4.8

P-Grad-Betrieb

4.8.1

Prinzip und Einstellung

Der P-Grad-Betrieb kann bei der Installation eines neuen Aggregats mit bestehenden Aggregaten im P-Grad-Betrieb verwendet
werden, um eine balancierte Lastverteilung zwischen den bestehenden Aggregaten zu erreichen. Diese Einstellung kann verwendet
werden, wenn es erforderlich/erlaubt ist, dass die Aggregatfrequenz bei steigender Last fällt.
Der P-Grad-Betrieb kann mit einem Abfall von 0-10 % eingestellt werden. Bei einem anderen Wert als 0 % wird der Prozentsatz des
P-Grads zusätzlich zum Steuerausgang des DZR (f) oder SPR (U) berechnet.
Droop-Regler-Parameter
Parameter Name
2514 f-Droop
2573 f-Droop-Relais
2644 U-Droop
2693 U-Droop-Relais
ANMERKUNG Im P-Grad-Betrieb sind PID-f (Frequenz) und PID-U (Spannung) aktiv. Wenn die Option M12 vorhanden ist,
müssen Sie die analoge Lastverteilung sperren.
Droop-Regelung aktivieren
Über folgende M-Logic-Befehle wird die Droop-Regelung aktiviert. Dies bietet mehr Möglichkeiten, die Droop-Regelung zu
aktivieren, z.B. Digitaleingang, AOP-Taste oder Ereignis.
M-Logic-Befehl
Ausgang, Befehl, Aktivierung Regelung für Frequenz-Droop
Ausgang, Befehl, Aktivierung Regelung für Spannung-Droop
DESIGNER'S HANDBOOK 4189341275B DE
P-regulator
4 %
20 30 40
Kp
Beschreibung
Droop-Einstellung für Frequenzregler mit Analogeingang
Droop-Einstellung für Frequenzregler mit Relaisregelung
Droop-Einstellung für Spannungsregler mit Analogausgang
Droop-Einstellung für Spannungsregler mit Relaisregelung
2 %
1 %
0.5 %
50 60
Beschreibung
Siehe vorangegangene Beschreibung
Siehe vorangegangene Beschreibung
Seite 84 von 202
