ANMERKUNG Wenn sich eine Aggregatsteuerung im Modus „Getrennter Schalter" befindet, ist es nicht möglich, die
Erdungsrelaisfunktion zu verwenden. Weitere Informationen zum Erdungsrelais finden Sie unter Option G5.

6.16 Digitale Netzschaltersteuerung

Die Steuerung führt normalerweise die automatische Notstromsequenz gemäß den vorgenommenen Systemeinstellungen aus.
Zusätzlich ist es möglich, einen Digitaleingang zu beschalten, um die Rückschaltung zum Netzbetrieb extern zu steuern. Dieser
Eingang heißt 'mains OK'. Eine externe Steuerung oder der Bediener können so entscheiden, wann die Rückschaltsequenz
ausgeführt werden soll. Die externe Steuerung kann z.B. eine SPS sein.

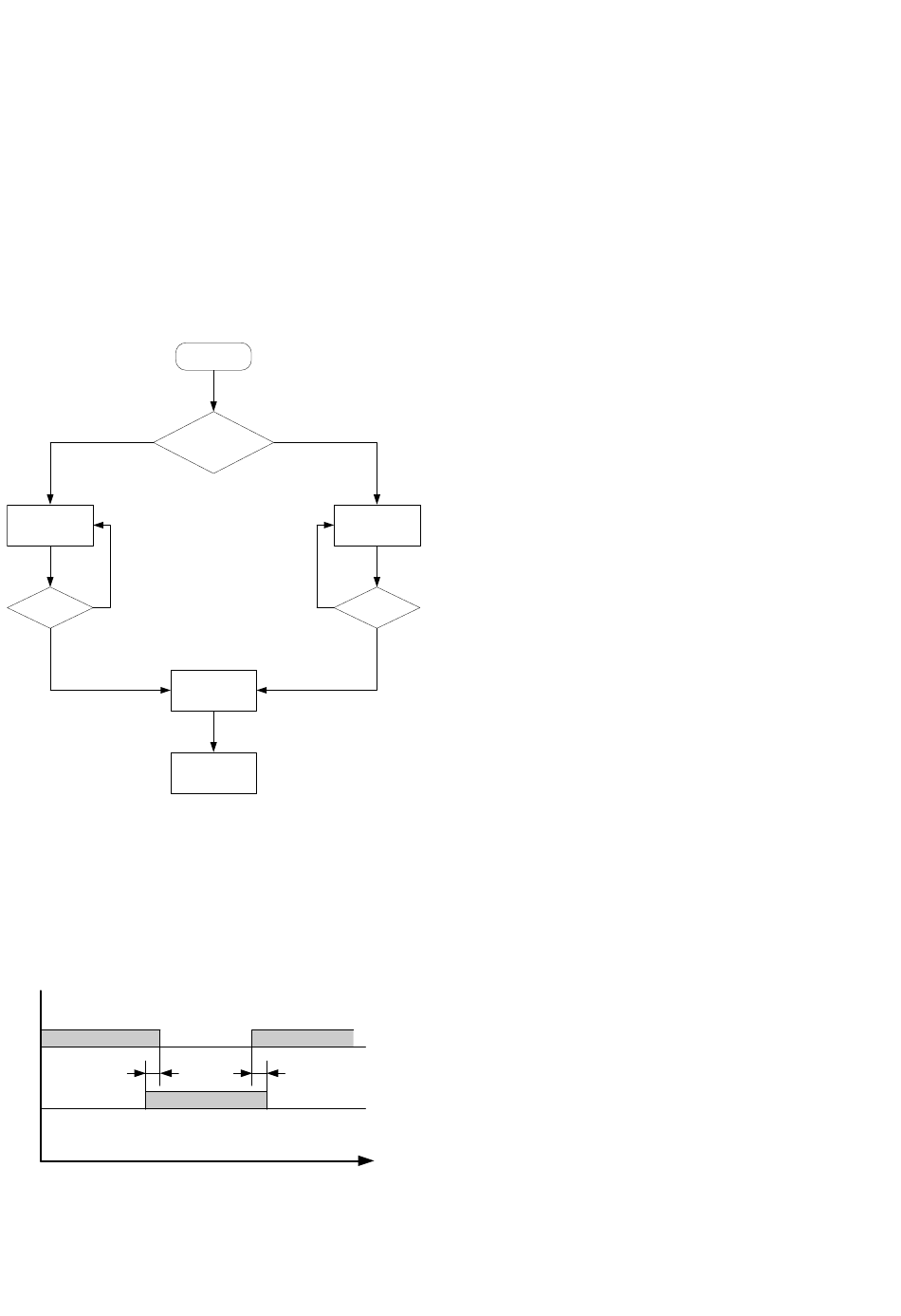

Das Diagramm zeigt, dass der Digitaleingang zur Einleitung der Rückschaltsequenz aktiviert (Impuls) werden muss. Die
Verbraucher bleiben auf dem Aggregat, solange der Eingang nicht aktiviert wurde.
Die Netzwiederkehrzeit wird nicht benutzt, wenn der Eingang ‚mains OK' konfiguriert ist.
No
Mains OK
delay
No
Expired
Yes
MB and GB
6.17 Overlap (Überlappungssynchronisation)
Die Overlap Überlappungsfunktion begrenzt die Maximalzeit des Parallelbetriebes (Kurzzeitparallelbetrieb). Sie wird dann benutzt,
wenn ein längerer Parallelbetrieb aufgrund örtlicher Bestimmungen nicht zulässig ist.
ANMERKUNG Die Überlappungsfunktion steht nur in den Betriebsarten AMF (Notstrom) und Lastübernahme zur Verfügung.
MB
t
GB
DESIGNER'S HANDBOOK 4189341275B DE
Mains OK
MB input
Yes
configured
MB control
No
operation
Sequence
t
input
ON
Yes
t
